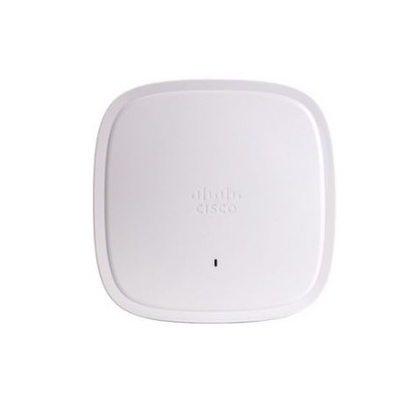

Cisco 촉매 9100 시리즈 와이파이 6 접근 지점 C9115AXI-A 내부 안테나 4x4: 4 MIMO 영역

C9115AXI-A 명세

묘사

Cisco 촉매 9115AX 시리즈 접근 지점, 내부 안테나; Wi-Fi 6; 4x4: 4 MIMO의 영역

소프트웨어

● Cisco에 의하여 통일되는 무선 네트워크 소프트웨어 배포 8.9 또는 나중에

● Cisco IOS ® XE 소프트웨어 배포 16.11 또는 나중에

지원된 무선랜 관제사

● Cisco 촉매 9800의 시리즈 무선 관제사

● Cisco 3500, 5520, 및 8540의 시리즈 무선 관제사 및 Cisco 사실상 무선 관제사

802.11n 버전 2.0 (와 관련되는) 기능

4개의 공간 시내를 가진 ● 4x4 MIMO

(MRC)를 결합하는 ● 극대 비율

beamforming ● 802.11n와 802.11a/g

● 20 -와 40 MHz 수로

890 Mbps (40 MHz 및 2.4 GHz를 가진 5개 GHz를 가진 20 MHz)까지 ● PHY 전송율

● 소포 집단: A-MPDU (전달하고 받으십시오), A-MSDU (전달하고 받으십시오)

● 802.11 동적인 빈도 선택 (DFS)

● 주기 교대 다양성 (CSD) 지원

802.11ac

4개의 공간 시내를 가진 ● 4x4 다운링크 MU-MIMO

● MRC

beamforming ● 802.11ac

● 20-, 40-, 80-, 및 160 MHz 수로

3.47 Gbps (5개 GHz를 가진 160 MHz)까지 ● PHY 전송율

● 소포 집단: A-MPDU (전달하고 받으십시오), A-MSDU (전달하고 받으십시오)

● 802.11 DFS

● CSD는 지원합니다

802.11ax

4개의 공간 시내를 가진 ● 4x4 다운링크 MU-MIMO

● 상공 연결/다운링크 OFDMA

● TWT

● BSS 그림물감

● MRC

beamforming ● 802.11ax

● 20-, 40-, 80-, 및 160 MHz 수로

5.38 Gbps (160 MHz 및 2.4 GHz를 가진 5개 GHz를 가진 20 MHz)까지 ● PHY 전송율

● 소포 집단: A-MPDU (전달하고 받으십시오), A-MSDU (전달하고 받으십시오)

● 802.11 DFS

● CSD는 지원합니다

통합 안테나

● 2.4 GHz의 최고봉 이익 3 dBi, 방위각에서 전방향성 내부 안테나

● 5개 GHz의 최고봉 이익 4 dBi, 방위각에서 전방향성 내부 안테나

(따로따로 판매되는) 외부 안테나

● Cisco 촉매 9115AXE 접근 지점은 6 dBi까지 안테나 이익과 사용을 위해 증명됩니다 (2.4 GHz 및 5개 GHz)

● Cisco는 다양한 배치 대본을 위한 최선 적용을 전달하는 기업에서 안테나의 가장 넓은 선택을 제안합니다

공용영역

● 1x 100 1000년의 2500 Multigigabit 이더네트 (RJ-45) – IEEE 802.3bz

● 관리 콘솔 항구 (RJ-45)

(미래 소프트웨어를 통해 가능하게 되는) ● USB 2.0

지시자

● 상태 LED는 부트 로더 상태, 협회 상태, 작동 상태, 부트 로더 경고 및 부트 로더 과실을 나타냅니다

차원 (W x H) L x

● 접근 지점 (장착 브래킷 없이): C9115I: 8.0 x 8.0 x 1.5 in. (20.3 x 20.3 x 3.8 cm), C9115E: 8.0 x 8.0 x 1.7 in. (20.3 x 20.3 x 4.3 cm)

입력 파워 필요조건

이더네트에 ● 802.3at 힘 플러스 (PoE+), 802.3bt Cisco 보편적인 PoE (Cisco UPOE+, Cisco UPOE ®)

● Cisco 힘 인젝터, AIR-PWRINJ6=

● 802.3af PoE

● Cisco 힘 인젝터, AIR-PWRINJ5= (주: 이 인젝터는 802.3af만 지원합니다)

주: 802.3af PoE가 힘의 근원의, 때 1 기가비트 이더네트에 격하된 2.4 GHz와 5 GHz 둘 다 라디오는 2x2와 이더네트로 감소될 것입니다. 더하여, usb 포트는 꺼져있을 것입니다.

환경

Cisco 촉매 9115AXI

● 비작동 (저장) 온도: -22°에 158°F (- 70°C)에 30°

● 비작동 (저장) 고도 시험: 25˚C, 15,000 피트.

● 작용 온도: 32°에 122°F (50°C)에 0°

● 작동 습도: 10%에 90% (불응식)

● 연산 고도 시험: 40˚C, 9843 피트.

주: 주위 작용 온도가 40°C를 초과할 경우, 접근 지점은 4x4에서 2.4 GHz와 5 GHz에 2x2에 라디오 둘 다 이동할 것입니다, 상공 연결 이더네트는 1 기가비트 이더네트에 격하시키고, USB 공용영역은 무능할 것입니다.

Cisco 촉매 9115AXE

● 비작동 (저장) 온도: -22°에 158°F (- 70°C)에 30°

● 비작동 (저장) 고도 시험: 25˚C, 15,000 피트.

● 작용 온도: -4°에 122°F (- 50°C)에 20°

● 작동 습도: 10%에 90% (불응식)

● 연산 고도 시험: 40˚C, 9843 피트.

시스템 기억 장치

● 2048 MB 드램

● 1024 MB 섬광

유효한 전원 설정을 전달하십시오

2.4 GHz

● 23 dBm (200 MW)

● 20 dBm (100 MW)

● 17 dBm (50 MW)

● 14 dBm (25 MW)

● 11 dBm (12.5 MW)

● 8 dBm (6.25 MW)

● 5 dBm (3.13 MW)

● 2 dBm (1.56 MW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5개 GHz

● 23 dBm (200 MW)

● 20 dBm (100 MW)

● 17 dBm (50 MW)

● 14 dBm (25 MW)

● 11 dBm (12.5 MW)

● 8 dBm (6.25 MW)

● 5 dBm (3.13 MW)

● 2 dBm (1.56 MW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

주파수 대와 20 MHz 작동 수로

A (A 규정하는 영역):

● 2.412에서 2.462 GHz; 11의 수로

● 5.180에서 5.320 GHz; 8개의 수로

● 5.500에서 5.700 GHz; 8개의 수로

(5.600에서 5.640 GHz를 제외합니다)

● 5.745에서 5.825 GHz; 5개의 수로
