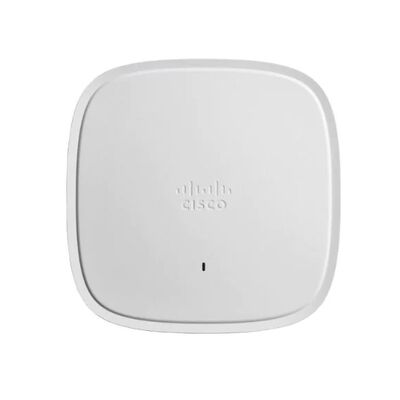

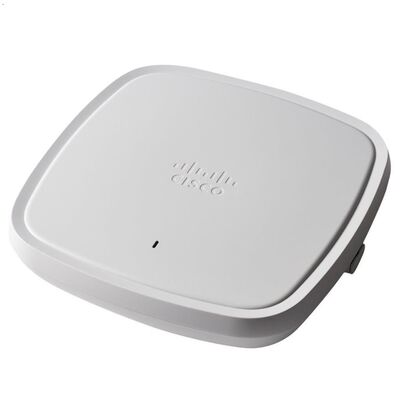

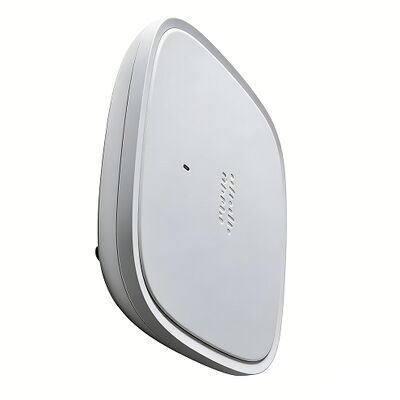

C9105AXI-B, Cisco Catalyst 9105AX 액세스 포인트, Wi-Fi 6/2x2 MIMO/내부 안테나

기능

이점

Wi-Fi 6 (802.11ax)

High-Efficiency Wireless (HEW) 또는 Wi-Fi 6로도 알려진 IEEE 802.11ax 신규 표준은 802.11ac를 기반으로 합니다. 4K 또는 8K 비디오, 고밀도, 고화질 협업 앱, 올 무선 사무실 및 IoT와 같은 고급 애플리케이션에 대해 더 예측 가능한 성능으로 일반적인 환경에서 더 나은 경험을 제공합니다. Wi-Fi 6는 802.11ac 표준과 달리 2.4GHz 및 5GHz 대역을 모두 사용하도록 설계되었습니다.

업링크/다운링크 OFDMA

OFDMA 기반 스케줄링은 대역폭을 리소스 단위(RU)라고 하는 더 작은 주파수 할당으로 분할하며, 이는 오버헤드와 지연 시간을 줄이기 위해 다운링크 및 업링크 방향 모두에서 개별 클라이언트에 할당될 수 있습니다.

다운링크 MU-MIMO 기술

2개의 공간 스트림을 지원하는 MU-MIMO를 통해 액세스 포인트는 클라이언트 장치 간에 공간 스트림을 분할하여 처리량을 최대화할 수 있습니다.

BSS 색상

공간 재사용(기본 서비스 세트 [BSS] 색상이라고도 함)을 통해 액세스 포인트와 해당 클라이언트는 BSS를 구분할 수 있으므로 더 많은 동시 전송이 가능합니다.

타겟 웨이크 타임

타겟 웨이크 타임(TWT)이라는 새로운 절전 모드를 통해 클라이언트는 절전 상태를 유지하고 액세스 포인트와 데이터를 교환하기 위해 미리 예약된(타겟) 시간에만 깨어날 수 있습니다. 이는 배터리로 작동되는 장치에 대해 802.11n 및 802.11ac에서 달성된 절감량의 최대 3~4배에 달하는 상당한 에너지 절감을 제공합니다.

지능형 캡처

지능형 캡처는 네트워크를 프로브하고 Cisco DNA Center에 심층 분석을 제공합니다. 이 소프트웨어는 240개 이상의 이상 징후를 추적하고 주문 시 모든 패킷을 즉시 검토하여 현장 네트워크 관리자를 에뮬레이션할 수 있습니다. 지능형 캡처를 통해 무선 네트워크에 대한 더 나은 정보에 입각한 결정을 내릴 수 있습니다.

블루투스 5

통합 블루투스 저에너지(BLE) 5 라디오는 자산 추적, 길 찾기 또는 분석과 같은 위치 기반 사용 사례를 가능하게 합니다.

애플리케이션용 컨테이너 지원

컨테이너 지원은 호스트 액세스 포인트에서 IoT 애플리케이션을 위한 엣지 컴퓨팅 기능을 가능하게 합니다.

Apple 기능

Apple과 Cisco는 Cisco 기술을 기반으로 하는 기업 네트워크에서 iOS 장치에 대한 최적의 모바일 경험을 만들기 위해 협력했습니다. Apple iOS의 새로운 기능과 Cisco의 최신 소프트웨어 및 하드웨어를 결합하여 기업은 이제 네트워크 인프라를 보다 효과적으로 사용하여 모든 비즈니스 애플리케이션에서 향상된 사용자 경험을 제공할 수 있습니다.

협업의 중심에는 Cisco WLAN과 Apple 장치 간의 고유한 핸드셰이크가 있습니다. 이 핸드셰이크를 통해 Cisco WLAN은 Apple 장치에 최적의 Wi-Fi 로밍 경험을 제공할 수 있습니다. 또한 Cisco WLAN은 Apple 장치를 신뢰하고 Apple 장치에서 지정한 비즈니스에 중요한 애플리케이션에 우선 순위를 부여합니다. 이 기능은 Fast Lane이라고도 합니다.

모델

설명

C9105AXI-E

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, E 도메인

C9105AXI-H

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, H 도메인

C9105AXI-C

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, C 도메인

C9105AXI-N

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, N 도메인

C9105AXI-A

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, A 도메인

C9105AXI-S

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, S 도메인

C9105AXI-I

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, I 도메인

C9105AXI-F

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, F 도메인

C9105AXI-Q

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, Q 도메인

C9105AXI-K

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, K 도메인

C9105AXI-B

Cisco Catalyst 9105AX 실내 액세스 포인트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, B 도메인

C9105AXW-E

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, E 도메인

C9105AXW-Z

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, Z 도메인

C9105AXW-H

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, H 도메인

C9105AXW-C

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, C 도메인

C9105AXW-N

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, N 도메인

C9105AXW-A

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, A 도메인

C9105AXW-S

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, S 도메인

C9105AXW-I

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, I 도메인

C9105AXW-F

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, F 도메인

C9105AXW-Q

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, Q 도메인

C9105AXW-K

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, K 도메인

C9105AXW-T

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, T 도메인

C9105AXW-B

Cisco Catalyst 9105AX 월 플레이트, 내부 안테나; Wi-Fi 6; 2개의 공간 스트림을 갖춘 2x2 MIMO, B 도메인

C9105AXI-B 사양

소프트웨어

Catalyst 9105 AXI

●  Cisco Unified Wireless Network Software Release 8.10.MR3 이상

●  Cisco IOS ® XE Software Release 17.3.1 이상

지원되는 무선 LAN 컨트롤러

●  Cisco Catalyst 9800 시리즈 무선 컨트롤러

●  Cisco 3504, 5520, 및 8540 무선 컨트롤러 및 Cisco 가상 무선 컨트롤러

802.11n 버전 2.0 (및 관련) 기능

●  2개의 공간 스트림을 갖춘 2x2 MIMO

●  최대 비율 결합 (MRC)

●  802.11n 및 802.11a/g

●  20- 및 40-MHz 채널

●  최대 444.4Mbps의 PHY 데이터 속도 (5GHz에서 40MHz, 2.4GHz에서 20MHz)

●  패킷 집계: Aggregate MAC Protocol Data Unit (A-MPDU) (송신 및 수신), Aggregate MAC Service Data Unit (A-MSDU) (송신 및 수신)

●  802.11 동적 주파수 선택 (DFS)

●  순환 시프트 다이버시티 (CSD) 지원

802.11ac

●  2개의 공간 스트림을 갖춘 2x2 다운링크 MU-MIMO

●  MRC

●  802.11ac 빔포밍

●  20-, 40-, 80- MHz 채널

●  최대 866.7Mbps의 PHY 데이터 속도 (5GHz에서 80MHz)

●  패킷 집계: A-MPDU (송신 및 수신), A-MSDU (송신 및 수신)

●  802.11 DFS

●  CSD 지원

●  WPA3 지원

802.11ax

●  2개의 공간 스트림을 갖춘 2x2 업링크/다운링크 MU-MIMO

●  업링크/다운링크 OFDMA

●  TWT

●  BSS 색상

●  MRC

●  802.11ax 빔포밍

●  20-, 40-, 80- 채널

●  최대 1.488Gbps의 PHY 데이터 속도 (5GHz에서 80MHz, 2.4GHz에서 20MHz)

●  패킷 집계: A-MPDU (송신 및 수신), A-MSDU (송신 및 수신)

●  802.11 DFS

●  CSD 지원

●  WPA3 지원

통합 안테나

Catalyst 9105AXI

●  2.4GHz: 최대 이득 4dBi, 내부 안테나, 방위각에서 무지향성

●  5GHz: 최대 이득 5dBi, 내부 안테나, 방위각에서 무지향성

인터페이스

Catalyst 9105AXI

●  1x 10/100/1000 Base-T (이더넷) 업링크 인터페이스

●  관리 콘솔 포트 (RJ-45)

표시등

●  상태 LED는 부트 로더 상태, 연결 상태, 작동 상태, 부트 로더 경고 및 부트 로더 오류를 나타냅니다.

치수
(가로 x 세로 x 높이)

●  액세스 포인트 (마운팅 브래킷 제외):

◦    C9105AXI: 5.9 x 5.9 x 1.18인치 (150 x 150 x 30mm)
