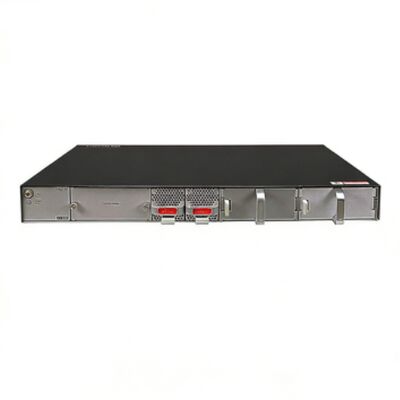

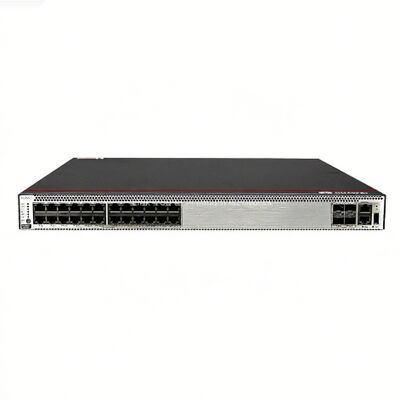

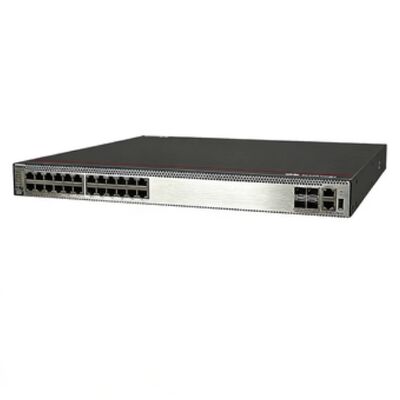

S5731-H24P4XC, Huawei S5731 스위치, 24xGE PoE+/4x10GE SFP+

S5731-H24P4XC 사양

고정 포트

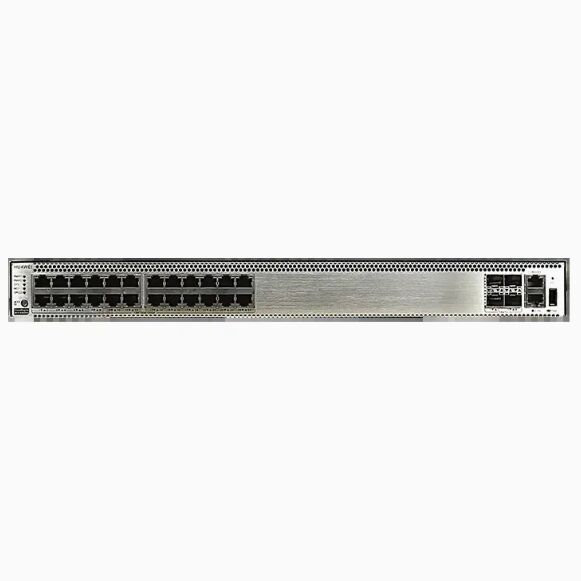

24 x 10/100/1000Base-T (PoE+) 포트, 4 x 10GE SFP+ 포트

크기 (높이 x 너비 x 깊이)

43.6 mm x 442 mm x 420mm

섀시 높이

1 U

섀시 무게 (포함)

8.6 kg

확장 슬롯

하나의 확장 슬롯, 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 또는 8 x 10GE SFP+ 카드 지원

전원 공급 장치 유형

1000 W PoE AC (플러그형)

정격 전압 범위

AC 입력 (1000 W AC PoE): 100 V AC ~ 240 V AC, 50/60 Hz

최대 전압 범위

• AC 입력 (1000 W AC PoE): 90 V AC ~ 290 V AC, 45 Hz ~ 65 Hz

• 고전압 DC 입력 (1000 W AC PoE): 190 V DC ~ 290 V DC (240 V 고전압 DC 인증 충족)

최대 전력 소비량

• 121 W (PD 미포함)

• 977 W (PD 포함, PD 전력 소비량 720 W)

소음

• 정상 온도 (음향 파워): 62.3dB (A)

• 고온 (음향 파워): 71.8dB (A)

• 정상 온도 (음압): 52.8dB (A)

작동 온도

• 0-1800 m 고도: -5CC ~ 45C상대 습도

• 1800-5000 m 고도: 고도가 220 m 증가할 때마다 작동 온도가 1º상대 습도보관 온도

-40

°C°C상대 습도

5% ~ 95% (비응축)

서지 보호

사양 (전원 포트) • 차동 모드:

±6 kV열 방출

사양 (전원 포트)• 차동 모드:

±6 kV열 방출

±6 kV열 방출

공랭식 열 방출, 지능형 속도 조절 및 플러그형 팬

서비스 기능

MAC 주소 테이블

IEEE 802.1d 표준 준수

288K MAC 주소 항목

MAC 주소 학습 및 노화

정적, 동적 및 블랙홀 MAC 주소 항목

소스 MAC 주소 기반 패킷 필터링

VLAN

4094개의 VLAN

게스트 VLAN 및 음성 VLAN

GVRP

MUX VLAN

NetStream

VLAN 매핑

무선 서비스

AP 액세스 제어, AP 도메인 관리 및 AP 구성 템플릿 관리

무선 관리, 통합 정적 구성 및 동적 중앙 집중식 관리

WLAN 기본 서비스, QoS, 보안 및 사용자 관리

CAPWAP, 태그/단말 위치 및 스펙트럼 분석

이더넷 루프 보호

RRPP 링 토폴로지 및 RRPP 다중 인스턴스

밀리초 수준의 보호를 제공하는 Smart Link 트리 토폴로지 및 Smart Link 다중 인스턴스

스위칭

SEP

ERPS (G.8032)

OSPF용 BFD, IS-IS용 BFD, VRRP용 BFD 및 PIM용 BFD

STP (IEEE 802.1d), RSTP (IEEE 802.1w) 및 MSTP (IEEE 802.1s)

BPDU 보호, 루트 보호 및 루프 보호

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

IP 라우팅

정적 경로, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, 라우팅 정책

최대 512K FIBv4 항목

최대 64K FIBv6 항목

상호 운용성

VLAN 기반 스패닝 트리(VBST), PVST, PVST+ 및 RPVST와 함께 작동

링크 유형 협상 프로토콜(LNP), DTP와 유사

VLAN 중앙 관리 프로토콜(VCMP), VTP와 유사

IPv6 기능

최대 64K ND 항목

PMTU

IPv6 Ping, IPv6 Tracert 및 IPv6 Telnet

소스 IPv6 주소, 대상 IPv6 주소, 계층 4 포트 또는 프로토콜 유형 기반 ACL

멀티캐스트 리스너 검색 스누핑(MLDv1/v2)

서브 인터페이스, VRRP6, DHCPv6 및 L3VPN에 구성된 IPv6 주소

멀티캐스트

IGMP v1/v2/v3 스누핑 및 IGMP 빠른 종료

VLAN 내 멀티캐스트 전달 및 VLAN 간 멀티캐스트 복제

트렁크 멤버 포트 간 멀티캐스트 로드 밸런싱

제어 가능한 멀티캐스트

포트 기반 멀티캐스트 트래픽 통계

IGMP v1/v2/v3, PIM-SM, PIM-DM 및 PIM-SSM

MSDP

MVPN

QoS/ACL

포트의 인바운드 및 아웃바운드 방향에서의 속도 제한

패킷 리디렉션

포트 기반 트래픽 폴리싱 및 2-레이트 3-컬러 CAR

포트당 8개의 큐

DRR, SP 및 DRR+SP 큐 스케줄링 알고리즘

WRED

패킷의 802.1p 및 DSCP 필드 재표시

계층 2 ~ 계층 4에서의 패킷 필터링, 소스 MAC 주소, 대상 MAC 주소, 소스 IP 주소, 대상 IP 주소, TCP/UDP 포트 번호, 프로토콜 유형 및 VLAN ID를 기반으로 유효하지 않은 프레임 필터링

포트에서의 큐 기반 속도 제한 및 셰이핑

보안

계층적 사용자 관리 및 암호 보호

DoS 공격 방어, ARP 공격 방어 및 ICMP 공격 방어

IP 주소, MAC 주소, 포트 번호 및 VLAN ID 바인딩

포트 격리, 포트 보안 및 고정 MAC

MAC 강제 전달(MFF)

블랙홀 MAC 주소 항목

학습된 MAC 주소 수 제한

IEEE 802.1x 인증 및 포트당 사용자 수 제한

AAA 인증, RADIUS 인증 및 HWTACACS 인증

NAC

SSH V2.0

HTTPS

CPU 보호

블랙리스트 및 화이트리스트

ND, DHCPv6, MLD 패킷과 같은 IPv6 패킷에 대한 공격 소스 추적 및 처벌

보안 부팅

IPSec

MACSec-256

ECA

기만

안정성

LACP

E-트렁크

이더넷 OAM (IEEE 802.3ah 및 IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BGP용 BFD, IS-IS용 BFD, OSPF용 BFD, 정적 경로용 BFD

VXLAN*

VXLAN L2 및 L3 게이트웨이

중앙 집중식 및 분산형 게이트웨이

BGP-EVPN

NETCONF 프로토콜을 통해 구성

슈퍼 가상 패브릭(SVF)

SVF 부모로 작동하여 다운링크 스위치 및 AP를 하나의 장치로 수직 가상화하여 관리합니다.

2계층 클라이언트 아키텍처를 지원합니다.

액세스 스위치(AS)에서 IGMP 스누핑을 활성화할 수 있으며 포트당 최대 액세스 사용자 수를 구성할 수 있습니다.

AS는 독립적으로 구성할 수 있습니다. 템플릿에서 지원하지 않는 서비스는 부모에서 구성할 수 있습니다.

SVF 부모와 클라이언트 사이에 타사 장치가 허용됩니다.

플러그 앤 플레이 제로 구성으로 SVF 클라이언트로 작동

iPCA

서비스 패킷을 직접 색상 지정하여 손실된 패킷 수 및 패킷 손실률에 대한 실시간 통계 수집

네트워크 및 장치 수준에서 손실된 패킷 수 및 패킷 손실률에 대한 통계 수집

TWAMP

양방향 IP 링크 성능 측정

양방향 패킷 지연, 단방향 패킷 손실률 및 단방향 패킷 지터 측정

관리 및

유지 보수 iStack, 최대 9개의 멤버 스위치 스택

SNMP v1/v2c/v3

RMON

스마트 애플리케이션 제어(SAC)

웹 기반 NMS

다양한 수준의 시스템 로그 및 알람

GVRP

MUX VLAN

NetStream

지능형 O&M

*CloudEngine S5731-H 시리즈 스위치는 VXLAN 기능을 지원하기 위해 VXLAN 라이선스 또는 N1 고급 소프트웨어 패키지가 필요합니다.
