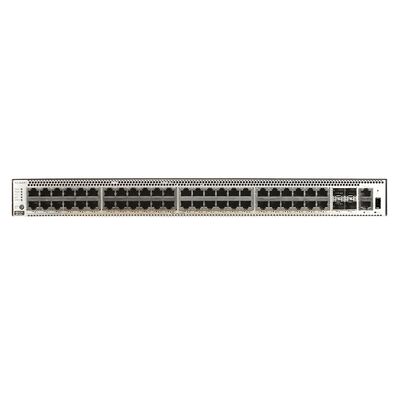

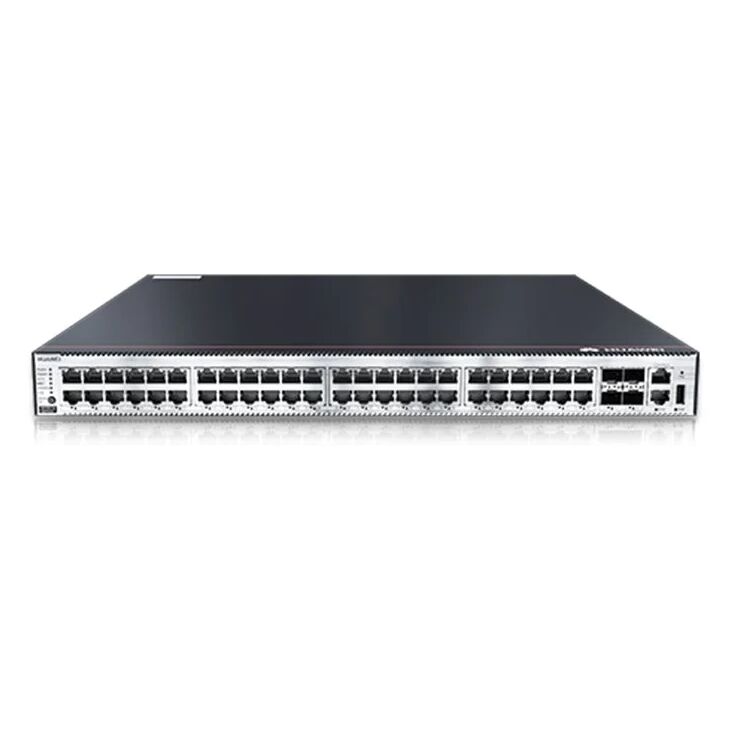

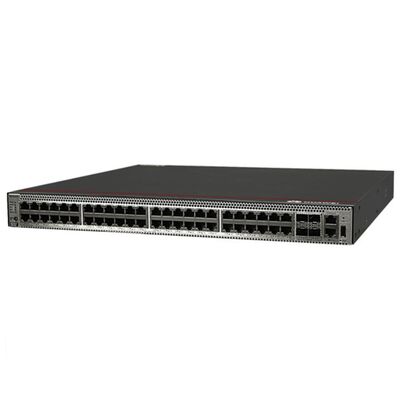

S5731-H48T4XC, Huawei S5731 스위치, 48xGE RJ45/4x10GE SFP+/확장 슬롯

S5731-H48T4XC사양

고정 포트

48 x 10/100/1000Base-T 포트, 4 x 10GE SFP+ 포트

크기 (H x W x D)

43.6mm x 442mm x 420mm

차체 높이

1 U

차체 무게 (패킹 포함)

80.55kg

확장된 슬롯

하나의 확장 슬롯, 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 또는 8 x 10GE SFP+ 카드를 지원합니다.

전원 공급 장치 유형

• 600W AC (충전 가능)

• 150W AC (충전 가능)

1000W DC (충전 가능)

명소 전압 범위

• AC 입력 (600W AC): 100V AC에서 240V AC, 50/60 Hz

• AC 입력 (150 W AC): 100 V AC에서 240 V AC, 50/60 Hz

DC 입력 (1000 W DC): -48 VDC ~ -60 V DC

최대 전압 범위

• AC 입력 (150 W AC): 90 V AC에서 264 V AC, 47 Hz에서 63 Hz

• AC 입력 (600 W AC): 90 V AC에서 290 V AC, 45 Hz에서 65 Hz

• 고전압 DC 입력 (600 W AC): 190 V DC ~ 290 V DC (240 V 고전압 DC 인증을 충족)

DC 입력 (1000W DC): -38.4V DC에서 -72V DC

최대 전력 소비

124W

소음

• 정상 온도 (음력): 57.5dB (A)

• 높은 온도 (음력): 70.9dB (A)

• 정상 온도 (음압): 47.5dB (A)

작동 온도

· 0~1800m 고도: -5°C ~ 45°C

• 1800~5000m 고도: 작동 온도는 1oC해발 220m가 증가할 때마다

저장 온도

-40°C에서 +70까지°C

상대 습도

5%~95% (집화되지 않음)

전압 보호정표 (서비스 항구)

일반 모드:±6kV

전압 보호스펙 (전력)항구)

AC 전원 포트:±6kV 차차 모드,±일반 모드에서 6kV

DC 전원 포트:±2kV 디퍼셜 모드,±일반 모드에서 4kV

열 분산

공기 냉각 열 분산, 지능형 속도 조절, 플러그인 팬

서비스 특성

MAC 주소 테이블

IEEE 802.1d 표준 준수

288K MAC 주소 항목

MAC 주소 학습 및 노화

정적, 동적 및 블랙홀 MAC 주소 항목

소스 MAC 주소를 기반으로 패킷 필터링

VLAN

4094 VLAN

게스트 VLAN 및 음성 VLAN

GVRP

MUX VLAN

MAC 주소, 프로토콜, IP 서브넷, 정책 및 포트에 기초한 VLAN 할당

VLAN 매핑

무선 서비스

AP 액세스 제어, AP 도메인 관리 및 AP 구성 템플릿 관리

라디오 관리, 통일 정적 구성, 동적 중앙 관리

WLAN 기본 서비스, QoS, 보안 및 사용자 관리

CAPWAP, 태그/터미널 위치 및 스펙트럼 분석

이더넷 루프 보호

RRPP 링 토폴로지 및 RRPP 멀티 인스턴스

스마트 링크 트리 토폴로지 및 스마트 링크 멀티 인스턴스, 밀리 초 수준 보호

전환

SEP

ERPS (G.8032)

OSPF의 BFD, IS-IS의 BFD, VRRP의 BFD, PIM의 BFD

STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)

BPDU 보호, 뿌리 보호 및 루프 보호

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

IP 라우팅

정적 경로, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, 라우팅 정책

최대 512K FIBv4 항목

최대 64K FIBv6 항목

상호 운용성

PVST, PVST+ 및 RPVST와 함께 작동하는 VLAN 기반 스펜닝 트리 (VBST)

링크 타입 협상 프로토콜 (LNP), DTP와 유사

VLAN 중앙 관리 프로토콜 (VCMP), VTP와 유사

IPv6 기능

최대 64K ND 항목

PMTU

IPv6 핑, IPv6 트래커트, IPv6 텔넷

소스 IPv6 주소, 목적 IPv6 주소, 레이어 4 포트 또는 프로토콜 유형에 기반한 ACL

멀티캐스트 청취자 발견 스누핑 (MLDv1/v2)

하위 인터페이스, VRRP6, DHCPv6 및 L3VPN를 위해 구성된 IPv6 주소

멀티캐스트

IGMP v1/v2/v3 스누핑 및 IGMP 빠른 휴관

VLAN에서 멀티캐스트 전달 및 VLAN 사이의 멀티캐스트 복제

트렁크의 멤버 포트들 사이의 멀티캐스트 로드 밸런싱

제어 가능한 멀티캐스트

항구 기반 멀티캐스트 트래픽 통계

IGMP v1/v2/v3, PIM-SM, PIM-DM 및 PIM-SSM

MSDP

MVPN

QoS/ACL

항구의 입·출항 방향의 제한율

패킷 리디렉션

항구 기반 교통경찰과 2급 3색 CAR

항구당 8개의 대기열

DRR, SP 및 DRR+SP 큐 스케줄링 알고리즘

WRED

패킷의 802.1p 및 DSCP 필드의 재표시

레이어 2에서 레이어 4에서 패킷 필터링, 원본 MAC 주소, 목적 MAC 주소, 원본 IP 주소, 목적 IP 주소, TCP/UDP 포트 번호를 기반으로 유효하지 않은 프레임을 필터링,프로토콜 유형, 그리고 VLAN ID

항구에서 대기열에 기반한 요금 제한 및 형성

안전

계층적 사용자 관리 및 비밀번호 보호

DoS 공격 방어, ARP 공격 방어, ICMP 공격 방어

IP 주소, MAC 주소, 포트 번호 및 VLAN ID의 결합

항구 격리, 항구 보안, 그리고 끈적끈적한 MAC

MAC 강제 송수신 (MFF)

블랙홀 MAC 주소 항목

학습된 MAC 주소 수 제한

IEEE 802.1x 인증 및 포트 사용자 수 제한

AAA 인증, RADIUS 인증, HWTACACS 인증

NAC

SSH V20

HTTPS

CPU 보호

블랙리스트와 화이트리스트

ND, DHCPv6 및 MLD 패킷과 같은 IPv6 패킷에 대한 공격 소스 추적 및 처벌

보안 부팅

IPSec

MACSec-256

ECA

사기

신뢰성

LACP

전자통

이더넷 OAM (IEEE 802.3ah 및 IEEE 802.1ag)

ITU-Y1731

DLDP

LLDP

BGP의 BFD, IS-IS의 BFD, OSPF의 BFD, 정적 경로의 BFD

VXLAN*

VXLAN L2 및 L3 게이트웨이

중앙집중 및 분산 게이트웨이

BGP-EVPN

NETCONF 프로토콜을 통해 구성

슈퍼 가상 직물 (SVF)

SVF 부모로 작동 하 고 아래 링크 스위치와 AP를 관리을위한 하나의 장치로 수직 가상화 합니다.

두 계층 클라이언트 아키텍처가 지원됩니다.

IGMP 스누핑은 액세스 스위치 (AS) 에서 활성화 될 수 있으며 포트에서 최대 액세스 사용자 수를 구성할 수 있습니다.

AS는 독립적으로 구성될 수 있다. 템플릿에 의해 지원되지 않는 서비스는 부모에서 구성될 수 있다.

SVF 부모와 클라이언트 사이에 제3자 장치가 허용됩니다.

0 구성을 가진 플러그 앤 플레이 SVF 클라이언트로 작동

iPCA

손실된 패킷 수와 패킷 손실 비율에 대한 실시간 통계를 수집하기 위해 직접 파킷 색칠 서비스

네트워크 및 장치 수준에서 손실 된 패킷 수 및 패킷 손실 비율에 대한 통계 수집

TWAMP

쌍방향 IP 링크 성능 측정

쌍방향 패킷 지연, 일방향 패킷 손실 비율, 일방향 패킷 지터 측정

관리 및 유지보수

iStack, 최대 9개의 멤버 스위치로 스택

SNMP v1/v2c/v3

RMON

스마트 애플리케이션 제어 (SAC)

웹 기반의 NMS

각기 다른 수준의 시스템 로그 및 경보

GVRP

MUX VLAN

넷 스트림

지능형 O&M

* CloudEngine S5731-H 시리즈 스위치에는 VXLAN 기능을 지원하기 위해 VXLAN 라이선스 또는 N1 고급 소프트웨어 패키지가 필요합니다.
