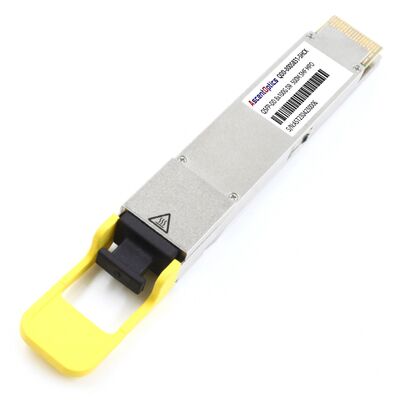

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO 트랜시버 모듈, 데이터 센터용 1310nm SMF 500m

그만큼800G QSFP-DD DR8광 트랜시버는 AI 및 클라우드 컴퓨팅의 대역폭 요구 사항을 충족하기 위해 800Gbps의 총 데이터 속도를 제공하는 최신 하이퍼스케일 데이터 센터의 중추적인 구성 요소입니다. 에서 운영1310nm 파장, 이 모듈은 다음을 활용합니다.8x100G PAM4단일 모드 광섬유(SMF)를 통해 최대 거리까지 데이터를 전송하는 변조500미터. 고밀도 환경을 위해 설계된 이 제품은 단거리 다중 모드 솔루션과 장거리 단일 모드 광학 장치 간의 격차를 해소하여 스파인-리프 상호 연결을 위한 비용 최적화 경로를 제공합니다.

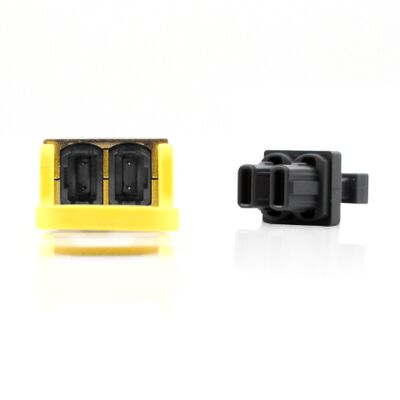

그림 1은 800G QSFP-DD DR8 MPO의 전면 패널을 보여줍니다.

그만큼800G QSFP-DD DR8(Double Density)는 처리량이 높은 이더넷 링크용으로 설계된 핫 플러그형 병렬 광섬유 모듈입니다.

• 조정: 활용한다PAM4(펄스 진폭 변조 4레벨)800Gbps 처리량을 달성하기 위해 레인당 106.25Gbps를 사용합니다.

• 광학 엔진: 모듈은 1310nm 레이저 어레이를 특징으로 합니다.EML(전기 흡수 변조 레이저)또는실리콘 포토닉스- 그리고 PIN 포토다이오드 어레이.

• 폼 팩터: QSFP-DD 인터페이스는 8레인 전기 인터페이스를 활용하여 기존 QSFP 시스템과의 하위 호환성을 유지하면서 포트 밀도를 두 배로 늘립니다.

• 커넥터: 일반적으로MPO-12 또는 MPO-16 APC 커넥터, 병렬 단일 모드 광섬유를 통한 고충실도 신호 전송을 위한 낮은 역반사를 보장합니다.

현대의 데이터 센터 관리자는 "거리 대 비용" 병목 현상에 직면해 있습니다. SR8(850nm) 모듈은 다중 모드 광섬유에서 100m로 제한되지만800G DR8더 큰 시설에 필요한 도달 범위를 제공합니다.

핵심 전략적 이점:

• 확장된 도달 거리(500m): G.652 단일 모드 광섬유용으로 특별히 설계되어 SR8이 도달할 수 없는 행 간 및 홀 간 연결을 허용합니다.

• 전력 및 열 효율: 기반으로 구축7nm DSP 아키텍처, 모듈은 AI 클러스터에서 안정적인 PUE(Power Usage Effectiveness)를 유지하는 데 중요한 전력 소비(일반적으로 <16W)를 최적화합니다.

• 미래 지향적인 브레이크아웃 기능: DR8은 브레이크아웃 구성에 특히 적합하여 800G 포트 1개를 400G DR4 2개 또는 100G DR1 모듈 8개에 연결할 수 있습니다.

• 단일 모드 안정성: VCSEL 기반 다중 모드 모듈과 달리 1310nm 단일 모드 광학은 뛰어난 신호 안정성과 거리에 따른 낮은 분산을 제공합니다.

산업용 AI 네트워킹 시나리오에서는800G QSFP-DD DR8패브릭의 척추 레이어에 배포됩니다.

• 설치: 800G 스위치를 연결할 때 엔지니어는 반드시APC(Angled Physical Contact) MPO 케이블고반사율 PAM4 신호로 인한 신호 저하를 방지합니다.

• 호환성: 당사의 모듈은 Arista, Cisco 및 NVIDIA/Mellanox 플랫폼에서 엄격한 테스트를 거쳐 100% 보장됩니다.EEPROM/I2C 준수그리고CMIS 5.0모니터링 도구.

• 브레이크아웃 시나리오: 800G DR8은 단일 모드 MPO-LC 브레이크아웃 케이블을 사용하여 고밀도 "허브" 역할을 하여 회의실에서 케이블 관리를 단순화합니다.

Q1: 800G DR8의 최대 전송 거리는 얼마나 됩니까?A: 800G DR8은 최대 링크 길이를 지원합니다.500미터표준 G.652 단일 모드 광섬유(SMF)를 사용하므로 캠퍼스 규모의 데이터 센터 상호 연결에 이상적입니다.

Q2: 800G DR8은 MPO-12 또는 MPO-16과 호환됩니까?A: 특정 하드웨어 버전에 따라 다릅니다. 표준 DR8 모듈은 종종MPO-12/APC8채널 전송용 인터페이스이지만 일부 고밀도 버전에는 MPO-16이 필요할 수 있습니다.

Q3: 800G DR8을 800G SR8에 연결할 수 있습니까?A: 아니요. 이 모듈은 서로 다른 파장(1310nm 대 850nm)과 서로 다른 광섬유 유형(단일 모드 대 다중 모드)을 사용하기 때문에 호환되지 않습니다.

Q4: 이 모듈은 디지털 진단 모니터링(DDM)을 지원합니까?A: 그렇습니다, 그것은 완전히 지원합니다DDM/돔CMIS 인터페이스를 통해 온도, 전압 및 Tx/Rx 광 전력을 실시간으로 모니터링할 수 있습니다.

Q5: 800G DR8에서 Silicon Photonics의 이점은 무엇입니까?A: Silicon Photonics 버전은 특히 고밀도 800G 스위치 환경에서 기존 EML 레이저에 비해 비트당 비용이 더 낮고 열 안정성이 향상된 경우가 많습니다.

Q6: 800G DR8에는 어떤 보증이 제공되나요?A: 우리는3년 제한 보증다양한 스위치 공급업체에 대한 호환성 검증 및 펌웨어 업데이트를 포함한 평생 기술 지원이 제공됩니다.

그만큼800G QSFP-DD DR8AI 시대의 고대역폭, 중거리 단일 모드 연결을 위한 확실한 솔루션입니다. 1310nm 안정성과 QSFP-DD 폼 팩터의 밀도를 결합하여 네트워크가 향후 10년간의 데이터 성장에 대비할 수 있도록 보장합니다.
