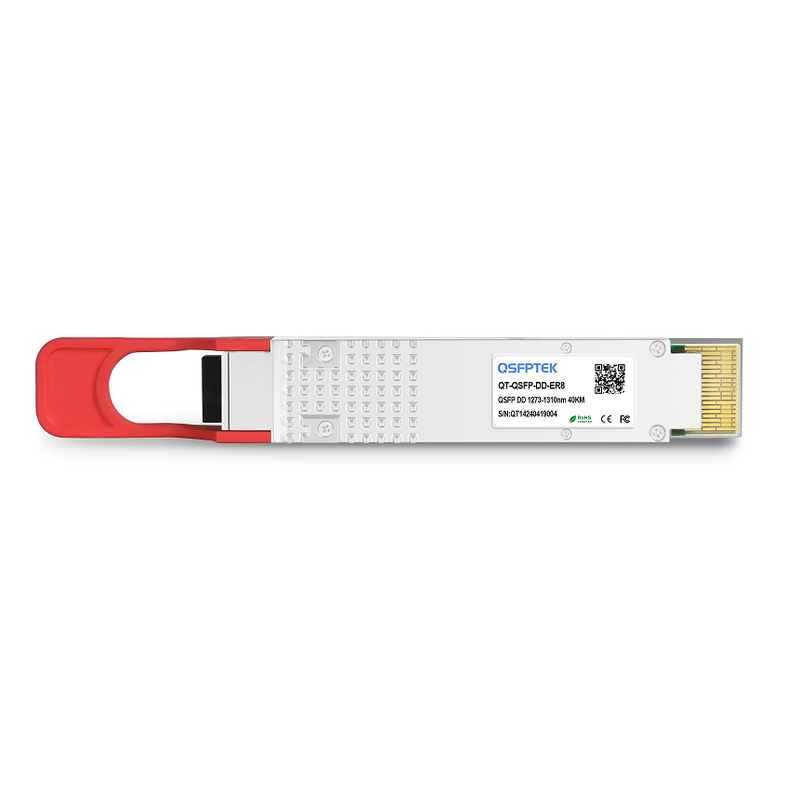

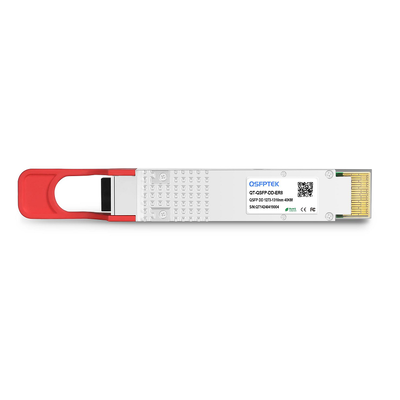

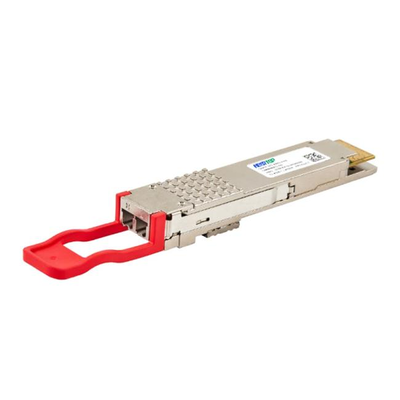

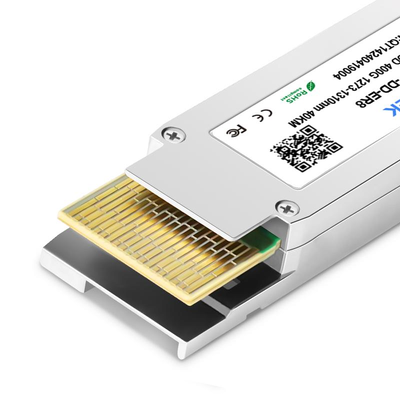

| 제품명: | SFP 광 트랜시버 모듈 | 부품 번호: | QAPQD040F0CN1 |
|---|---|---|---|
| 상태: | 새로운 | 리드타임: | 1~3일 |
| 지불: | TT / 페이팔 | 선적: | DHL/페덱스 |
| 보증: | 1년 | 핵심 단어: | QAPQD040F0CN1 |
| 강조하다: | QSFP-DD ER8 400G 광 트랜시버,40km 범위의 400G 광 트랜시버,1310nm QSFP-DD 광 트랜시버 |
||
이 모듈은 40km 광통신 애플리케이션용으로 설계되었으며 400GE 이더넷용 IEEE 802.3bs를 준수합니다. 이 모듈에는 8레인 광 송신기, 8레인 광 수신기 및 2선 직렬 인터페이스를 포함한 모듈 관리 블록이 포함되어 있습니다. 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다.
| 부품 번호 | 데이터 속도(gbps) | 파장(nm) | 전송거리(km) | 온도(oC)(작동 케이스) |
|---|---|---|---|---|
| QAPQD040F0CN1 | 400Gb/초 | 1310nm | 40km SMF | 0°C~+70°C |
QSFP-DD 모듈의 전기 핀아웃은 아래 그림 2에 나와 있습니다.
개별 절대 최대 정격을 초과하여 작동하면 이 모듈이 영구적으로 손상될 수 있다는 점에 유의해야 합니다.
| 매개변수 | 상징 | 최소 | 일반 | 맥스 | 단위 | 메모 |
|---|---|---|---|---|---|---|
| 최대 공급 전압 | Vcc | -0.5 | 3.3 | 3.6 | 다섯 | |
| 보관 온도 | TS | -40 | 85 | ℃ | ||
| 상대습도 | RH | 10 | 85 | % | 1 | |
| Damage Threshold, 각 레인 | THd | -3.4 | dBm |
아래의 전기적 및 광학적 특성은 달리 명시되지 않는 한 이 작동 환경에서 정의됩니다.
| 매개변수 | 상징 | 최소 | 일반 | 맥스 | 단위 |
|---|---|---|---|---|---|
| 공급 전압 | Vcc | 3.135 | 3.3 | 3.465 | 다섯 |
| 케이스 온도 | 맨 위 | 0 | 70 | ℃ | |
| G.652와의 링크 거리 | 40 | 킬로미터 |
A: QAPQD040F0CN1은 고속 이더넷 및 데이터 센터 상호 연결(DCI) 애플리케이션용으로 설계된 400G QSFP-DD ER8 광 트랜시버입니다. 최대 도달 거리는 40km이며 1310nm에서 단일 모드 광섬유(SMF)를 통해 400Gb/s 전송을 지원합니다.
A: 이 모듈은 OS2 단일 모드 광섬유(SMF)용으로 설계되었으며 이중 LC 커넥터를 갖추고 있어 안정적인 장거리 광 전송을 제공합니다.
A: 다음과 같은 경우에 이상적입니다.
A: 두 모듈 모두 400Gb/s 이더넷을 지원하지만 ER8은 최대 40km의 전송 거리를 제공하는 반면 FR4는 최대 2km의 거리에 맞게 설계되었습니다. ER8은 장거리 광 링크에 선호되는 선택입니다.
답: 그렇습니다. 이 모듈은 디지털 광학 모니터링(DOM/DDM)을 지원하므로 사용자는 작동 온도, 전압을 모니터링하고 전력을 전송하고 전력을 수신하여 네트워크 유지 관리 및 진단을 더 쉽게 할 수 있습니다.
답: 그렇습니다. 이 모듈은 QSFP-DD 호환 스위치 및 라우터와 호환되도록 설계되었으며 요청 시 주요 네트워킹 브랜드에 맞게 코딩할 수 있어 안정적인 상호 운용성과 플러그 앤 플레이 배포를 보장합니다.
