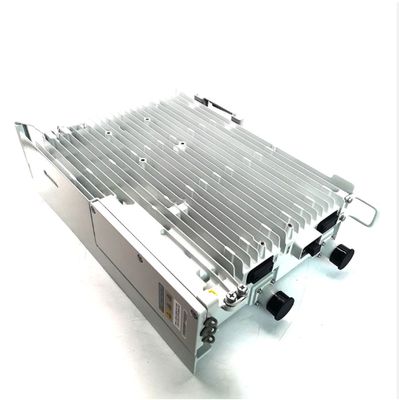

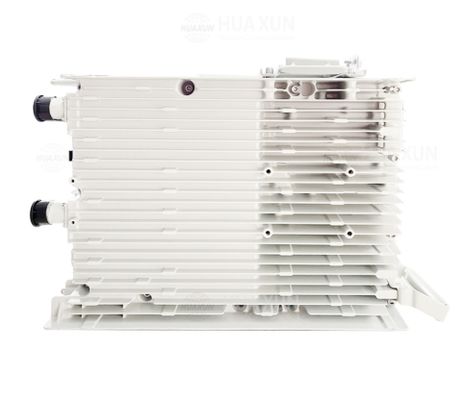

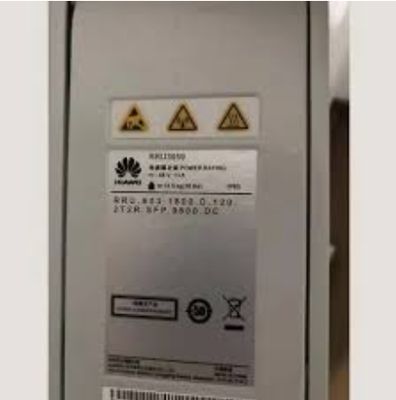

RRU3959/BBM/BYE/BPD 전력으로 작동하는 야외 원격 라디오 단위 캐비닛

전반적인 설명

개요 및 기능

• RRU3959 (그리고 RRU3959w) 는야외 리모컨 라디오 장치(RRU) 는 분산된 베이스 스테이션 아키텍처에서 사용됩니다.

• 그것은 RF 기능을 처리: 변조, 변조, 결합 / 분할 베이스밴드 및 RF 신호.

• 소프트웨어 정의 라디오 (SDR) 기술을 사용하여 소프트웨어를 통해 모드 구성 (멀티 모드, 멀티 밴드) 을 허용합니다.

• 이중 송신기 / 이중 수신기 디자인을 통해 출력 전력 / 용량을 증가시킵니다.

• 물리적 & 인터페이스 포트
  표 1-1에서:

  • RF 포트: 2 × DIN 커넥터 (안테나 시스템)

  • CPRI 포트: 2 × DLC 커넥터 (BBU에 연결)

  • 전원 공급 포트: 1개의 여성 커넥터 (기구 없는 압축기형) 48V DC (전압 범위 36V ~ 57V)

  • RET 포트: 1 × DB9 (리모컨 컨트롤 유닛, RCU)

  • 경보 포트: 1 × DB15 (외부 경보용)

  주파수 대역 / IBW
  주파수 스펙 테이블에서:

  변수 / 유형	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805년 1880년	45
  RRU3959 2100	1920년 1980년	2110 2170	60
  RRU3959w 1800	1710 1785	1805년 1880년	75

  용량 (일방식 / 다방식)

  • 들어와GSM 모드(900 / 1800), RRU3959 / 3959w는 최대 8 TRX를 지원합니다.

  • 들어와UMTS(900 / 2100) 모드:
    • MIMO 없이: 최대 6개의 통신기
    • MIMO: 최대 4개의 통신기

  • 들어와LTE (FDD)모드:
    • RRU3959 (1800 MHz) 는 2개의 통신기 (역폭 1.4, 3, 5, 10, 15, 20 MHz)
    • RRU3959 (2100 MHz) 는 4개의 통신기 (역폭 5, 10, 15, 20 MHz) 를 지원합니다.
    • RRU3959w는 2 LTE 통신사 (5, 10, 15, 20 MHz) 를 지원합니다.

  • 멀티 모드 조합 (GSM + UMTS, GSM + LTE, UMTS + LTE 등) 지원 (역량 제한 내에서)

  수신기 감수성
  감수성 표 (2-4)

  • GSM 900: 1방향 dBm 113.7, 2방향 dBm 116.5, 이론적 dBm 119.2

  • GSM 1800: 114.0 dBm (1방향), 116.8 dBm (2방향), 119.5 dBm (이론적)

  • UMTS 900: 125.8 / 128.6 / 131.3 dBm

  • UMTS 2100: 126.1 / 128.9 / 131.6 dBm

  • LTE (FDD):
    • 900: 106.3 / 109.1 / 111.8 dBm
    • 1800: 106.6 / 109.4 / 112.1 dBm
    • 2100년: 106.9 / 109.7 / 112.4 dBm

  출력 전력
  여러 가지 표와 참고서에서

  • GSM 모드 (900 / 1800) 에서, 통신기당 최대량은 60 W (허가를 받는 조건) 이다.

  • 고도 조건에서 출력은 3,500~4,500m에서 1dB, 4,500~6,000m에서 2dB로 낮춰집니다.

  • 이중 LTE 통신사에서는 전력 스펙트럼 밀도 (PSD) 매칭을 권장합니다 (즉 대역폭당 동일한 전력).

  • 통신사 당의 전형적인 출력은 모드 (GSM, UMTS, LTE) 와 통신사 수에 따라 달라집니다 (문서 표 참조)

  전력 소비 및 입력

  • 입력: 48V DC (36V ~ 57V)

  • RRU3959 / RRU3959w는 외부 AC/DC 모듈 또는 OPM15M 모듈을 통해 AC 공급을 지원합니다.

  • 전력 소비의 전형적 값과 최대 값은 25 °C에서 측정됩니다. 부하 변동은 소비에 영향을줍니다.

  환경 및 기타 사양

  • 그것은 안테나 근처에 야외 설치를 위해 설계되었습니다.

  • 작동 온도, 보호, 기계적 차원 등은 전체 사양의 일부이지만 내가 검토 한 출처에서 모든 것을 추출하지는 않았습니다.
