제품 상세 정보:
|
| 모델: | CE6863E-48S6CQ-F | 이름: | CE6863E-48S6CQ-F 스위치 Huawei 24 포트 이더넷 스위치 업 링크 포트 |
|---|---|---|---|
| 섀시 높이: | 7 | 전원 공급 장치 모드: | 내장된 AC |
| 메모리: | 512 MB | 플래시 메모리: | 512 MB |
| USB: | 지원 | 리드 타임: | 1-3 일 |
| 강조하다: | 화웨이 24 포트 이더넷 스위치,CE6863E-48S6CQ-F 네트워크 스위치,업링크 포트가 있는 화웨이 스위치 |
||

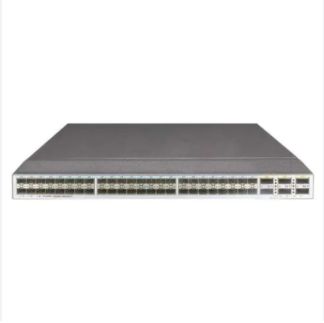

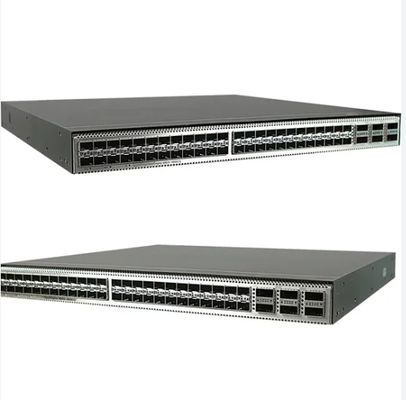

차세대 고성능 하드웨어로 구축되고 Huawei의 Versatile Routing Platform(VRP)으로 구동되는 CloudEngine CE6863E 스위치는 유연한 이더넷 네트워킹, 다양한 보안 제어 기능을 갖추고 있으며 여러 Layer 3 라우팅 프로토콜을 지원하여 네트워크에 더 높은 성능과 더 강력한 서비스 처리 기능을 제공합니다.
| 항목 | 세부 정보 |
|---|---|
| 설명 | CE6863E-48S6CQ 스위치(48*25GE SFP28, 6*100GE QSFP28) |
| 부품 번호 | 02354GCT |
| 모델 | CE6863E-48S6CQ |
| 최초 지원 버전 | V200R021C00 |
| 기타 부품 번호 |
02354GCW (CE6863E-48S6CQ-B 스위치(48*25GE SFP28, 6*100GE QSFP28, 2*AC 전원 모듈, 4*팬 모듈, 포트 측면 흡입)) 02354GCX (CE6863E-48S6CQ-F 스위치(48*25GE SFP28, 6*100GE QSFP28, 2*AC 전원 모듈, 4*팬 모듈, 포트 측면 배기)) |
| 약칭 | CE6863E |
| 항목 | 사양 |
|---|---|
| 포장 포함 치수(H x W x D) [mm (in.)] | 175mm x 650mm x 550mm (6.9 in. x 25.6 in. x 21.7 in.) |
| 포장 미포함 치수(H x W x D) [mm (in.)] |
|
| 포장 미포함 무게(기본 구성) [kg (lb)] | 5.7kg (광 모듈, 전원 모듈 및 팬 모듈 제외) |
| 포장 미포함 무게(전체 구성) [kg (lb)] | 7.8kg (17.2lb) (AC 전원 모듈 및 팬 모듈 포함, 광 모듈 제외, 여러 모델이 지원되는 경우 가장 무거운 모델을 기준으로 계산) |
| 포장 포함 무게(기본 구성) [kg (lb)] | 8.95kg |
| 포장 포함 무게(전체 구성) [kg (lb)] | 11.05kg |
| 설치 유형 | 캐비닛 설치 |
| CPU | 4코어, 1.4GHZ |
| 메모리 | DRAM: 4GB |
| NOR 플래시 | 64MB |
| NAND 플래시 | 4GB |
| USB | 지원 |
| 전원 공급 모드 |
|
| 콘솔 포트 | RJ45 |
| 다운링크 서비스 인터페이스 | 48*25GE SFP28 (참고: 1. 25GE 포트는 10Gbit/s 또는 1Gbit/s로 작동하도록 구성할 수 있습니다. 25GE 다운링크 포트 4개는 그룹을 형성하며 명령을 통해 10Gbit/s 또는 1Gbit/s로 작동하도록 구성할 수 있습니다. 2. 10GE LRM/80KM 선형 광 모듈은 지원되지 않습니다. 3. 1m 25GE 구리 케이블 및 1m/3m/5m 10GE 구리 케이블이 지원되며 구리 케이블의 자동 협상은 지원되지 않습니다. 4. 25GE 구리 케이블은 스택 포트 및 M-LAG 피어 링크 포트에서만 사용할 수 있습니다.) |
| 업링크 서비스 인터페이스 | 6*100GE QSFP28 (참고: 1. 각 100G QSFP28 포트는 40Gbit/s로 작동하도록 구성할 수 있습니다. 2. 100G QSFP28 포트는 25GE 또는 10GE 포트 4개로 분할할 수 없습니다. 3. 100GE 및 40GE 1/3/5m 구리 케이블이 지원되지만 구리 케이블의 자동 협상은 지원되지 않습니다. 100GE 및 40GE 구리 케이블은 스택 인터페이스 및 M-LAG 피어 링크 인터페이스에서만 사용할 수 있습니다. 100G 3/5m 구리 케이블은 RS FEC만 지원합니다. 비 RS FEC 모드가 구성된 후 포트는 오류 다운 상태가 됩니다.) |
| 스택 기능을 지원하는 서비스 포트 | 25GE 광 포트 및 100GE 광 포트 |
| RTC | 지원 |
| 일반 전력 소비량 [W] |
226W (100% 처리량, 48개 포트의 SFP28 고속 케이블 및 6개 포트의 QSFP28 고속 케이블, 듀얼 전원 모듈) 261W (100% 처리량, 모든 포트의 단거리 광 모듈, 듀얼 전원 모듈) |
| 일반 열 발산량 [BTU/시간] |
771 BTU/hr (100% 처리량, 48개 포트의 SFP28 고속 케이블 및 6개 포트의 QSFP28 고속 케이블, 듀얼 전원 모듈) 891 BTU/hr (100% 처리량, 모든 포트의 단거리 광 모듈, 듀얼 전원 모듈) |
| 정적 전력 소비량 [W] | 167W |
| 정적 열 발산량 [BTU/시간] | 570 BTU/시간 |
| 최대 전력 소비량 [W] | 384W |
| 최대 열 발산량 | 1310 BTU/시간 |
| 전원 모듈 수 | 2 |
| 이중 전원 공급 장치 | 1+1 백업 |
| 정격 입력 전압 [V] |
정격 AC 입력 전압 범위: 100V AC ~ 240V AC; 50/60Hz 정격 –48V DC 입력 전압 범위: –48V DC ~ –60V DC 600W AC & 240V DC의 정격 입력 전압 범위: 240V DC 1200W HVDC의 정격 입력 전압 범위: 240V DC ~ 380V DC |
| 입력 전압 범위 [V] |
최대 AC 입력 전압 범위: 90V AC ~ 290V AC; 45Hz ~ 65Hz 최대 –48V DC 입력 전압 범위: –38.4V DC ~ –72V DC 600W AC & 240V DC의 최대 입력 전압 범위: 190V DC ~ 290V DC 1200W HVDC의 최대 입력 전압 범위: 190V DC ~ 400V DC |
| 최대 입력 전류 [A] |
600W AC&240V DC 전원 모듈(PAC600S12 시리즈): · 8A (100V AC ~ 240V DC) · 4A (240V DC) 1000W DC 전원 모듈(PDC1000S12 시리즈): 30A (–48V DC ~ –60V DC) 1200W 고전압 DC 전원 모듈(PHD1K2S12 시리즈): 8A |
| 정격 출력 전력 [W] |
600W (AC&240V HVDC) 1000W (–48V DC) 1200W (380V HVDC) |
| 인증 |
· 안전 표준을 준수합니다. · EMC 표준을 준수합니다. · 환경 보호 표준을 준수합니다. |
| 전원 공급 서지 보호 [kV] |
AC: 공통 모드에서 6kV, 차동 모드에서 6kV DC: 공통 모드에서 4kV, 차동 모드에서 2kV HVDC: 공통 모드에서 4kV, 차동 모드에서 2kV |
| 팬 유형 | 플러그 가능 |
| 팬 수 | 4 |
| 이중 팬 | 장치는 핫 스탠바이 모드에서 작동하는 팬 모듈의 3+1 백업을 지원합니다. 단일 팬 모듈이 고장난 후 시스템은 잠시 동안 제대로 작동할 수 있습니다. 고장난 팬 모듈을 즉시 교체하는 것이 좋습니다. |
| 열 발산 모드 | 공기 냉각 |
| 기류 방향 | 팬 모듈 및 전원 모듈에 따라 전면에서 후면 또는 후면에서 전면. |
| 가용성 | 0.9999962836 |
| MTBF [년] | 47.81년 |
| MTTR [시간] | 1.95시간 |
| 상온(27°C, 음압) 소음 [dB(A)] |
|
| 고온(40°C, 음압) 소음 [dB(A)] |
|
| 장기 작동 고도 [m (ft.)] | ≤ 5000m (16404ft.) |
| 장기 작동 상대 습도 [RH] | 5% RH ~ 95% RH, 비응축 |
| 장기 작동 온도 [°C (°F)] |
0°C ~ 40°C (32°F ~ 104°F) (고도 0–1800m (0–5906ft.)에서) 참고:
고도가 1800–5000m (5096–16404ft.)일 때, 고도가 220m (722ft.) 증가할 때마다 최고 작동 온도가 1°C (1.8°F) 감소합니다. |
| 보관 고도 [m (ft.)] | ≤ 5000m (16404ft.) |
| 보관 상대 습도 [RH] | 5% RH ~ 95% RH, 비응축 |
| 보관 온도 [°C (°F)] | –40°C ~ +70°C (–40°F ~ +158°F) |
