제품 상세 정보:
|
| 부문 번호: | es0z1b06acs0 | 브랜드: | 화웨이 |
|---|---|---|---|
| 추진 성능: | 2,880 MPPS | 부재 설계: | 감독자, 전력 모듈, CMU, 팬 트레이 |
| USB: | 지원받지 않습니다 | POE: | 지원받지 않습니다 |
| 강조하다: | 화웨이 S7706 차시,화웨이 S7706 차시 ES0Z1B06ACS0,화웨이 S7706 차시 2*SRUA |
||
ES0Z1B06ACS0는 Huawei S7706 기본 엔진 AC 펀들 ((PoE 비 조립 체시, SRUA 메인 보드*2, 800W AC 전력*2 포함) 이다.

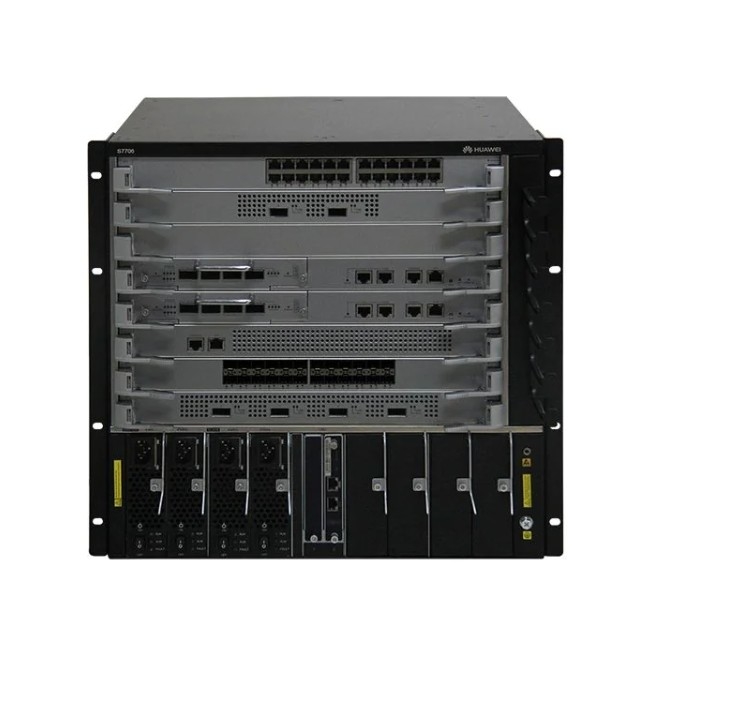

그림 1은 ES0Z1B06ACS0 (전면) 의 모습을 보여줍니다.
그림 2은 ES0Z1B06ACS0의 외관 (후면) 을 보여줍니다.
테이블 1은 빠른 스펙을 보여줍니다.
| 제품 코드 | ES0Z1B06ACS0 |
| 전환 용량 | 30.84 Tbit/s |
| 전송 성능 | 2,880 Mpps |
| 부재 설계 | 감독기, 전원 모듈, CMU, 팬 트레이 |
| 버퍼 용량 | 포트당 200ms |
| 패키지 무게 (kg) |
45.8 |
| 패키지 부피 (m^3) |
0.247 |
| 패키지 크기 (D*W*H mm) |
638*612*632 |
| 순차 차원 (D*W*H mm) |
489*442*442 |
그림 2는 S7706 차체 구조 (전면 보기) 를 보여줍니다. ES0Z1B06ACS0는 Huawei S7706 기본 엔진 AC 펀들 ((PoE 조립이 아닌 차시, SRUA 메인 보드*2, 800W AC 전력*2 포함),다른 모듈이나 카드는 따로 구매해야 합니다.
참고:
| ① |
6개의 서비스 카드, 오픈 서비스 플랫폼 단위 100M 인터페이스 카드 1000M 인터페이스 카드 GE/10GE 인터페이스 카드 10GE 인터페이스 카드 40GE 인터페이스 카드 40GE/100GE 인터페이스 카드 100GE 인터페이스 카드 참고: 스위치가 지원하는 카드는 소프트웨어 버전에 따라 다릅니다. |
| ② | 2개의 MPU |
| ③ |
두 개의 장착 브래킷 참고: 장착 브래킷은 캐비닛에 체스를 고정하는 데 사용됩니다. |
| ④ | 4개의 전원 모듈 |
| ⑤ | 2개의 EH1D200CMU00-중앙화된 모니터링 유닛 |
| ⑥ |
4개의 PoE 전원 모듈 V200R006C00 이전 버전에서: 800W AC 전원 모듈 2200W AC 전원 모듈 V200R006C00 및 그 이후 버전의 경우: 2200W DC 전원 모듈 800W AC 전원 모듈 2200W AC 전원 모듈 |
| ⑦ |
토지 나사 참고: 그루링 스퀴브는 차체를 그루링하는 데 사용됩니다. |
| ⑧ |
전면 ESD 잭 참고: ESD 손목띠의 지상 단말기는 이 잭에 삽입될 수 있다. ESD 손목띠는 차시가 안정적으로 지상화될 때 ESD 보호를 제공할 수 있다. |
| ⑨ |
케이블 관리 프레임 참고: 케이블 관리 프레임은 케이블을 라우팅하는 데 사용됩니다. |
그림 3은 S7706 차시 구조 (뒤쪽 보기) 를 보여줍니다. ES0Z1B06ACS0는 Huawei S7706 기본 엔진 AC 펀들 ((PoE 어셈블리 차시, SRUA 메인 보드*2, 800W AC 파워*2 포함),다른 모듈이나 카드는 따로 구매해야 합니다.
참고:
| ① | 2개의 팬 모듈 |
| ② |
후면 ESD 잭 참고: ESD 손목띠의 지상 단말기는 이 잭에 삽입될 수 있다. ESD 손목띠는 차시가 안정적으로 지상화될 때 ESD 보호를 제공할 수 있다. |
| ③ |
공기 필터 참고: 공기 필터는 먼지가 차체에 들어오지 않도록 합니다. |
| ④ |
한 쌍의 휴지 손잡이 참고: 이 손잡이들을 차시의 양쪽에 설치해서 차시를 들어올릴 수 있습니다. |
표 2는 ES0Z1B06ACS0에 대한 권장 요소를 나타냅니다.
| 모델 | 설명 |
| AC 전원 모듈 | |
| W2PSA0800 | 800W AC 전원 모듈 (흑) |
| PAC-2200WF | 2200W AC 전원 모듈 |
| DC 전원 모듈 | |
| W2PSD2200 | 2200W DC 전원 모듈 (흑) |
| ES02PSD16 | 1600W DC 전원 모듈 (흑) |
| FE-SFP 광 수신기 | |
| SFP-FE-SX-MM1310 | 광적 송신기, SFP, 100M/155M, 멀티 모드 모듈 ((1310nm, 2km, LC) |
| eFP-FE-LX-SM1310 | 광적 송신기, eSFP, 100M/155M, 단일 모드 모듈 ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | 광적 송수신기, eSFP, FE, 단일 모드 모듈 ((1310nm, 40km, LC) |
| GE-SFP 광 수신기 | |
| eFP-GE-SX-MM850 | 광적 송신기, eSFP, GE, 멀티 모드 모듈 (850nm, 0.55km, LC) |
| SFP-GE-LX-SM1310 | 광적 송수신기, eSFP, GE, 단일 모드 모듈 ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | 광적 송수신기, eSFP, GE, 단일 모드 모듈 ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | 광적 송수신기, eSFP, GE, 단일 모드 모듈 ((1550nm, 40km, LC) |
| 10G-SFP+ 광 수신기 | |
| SFP-10G-USR | 10GBASE-USR 광 수신기, SFP+, 10G, 멀티 모드 모듈 ((850nm, 0.1km, LC) |
| OMXD30000 | 광적 송신기, SFP+, 10G, 멀티 모드 모듈 (850nm, 0.3km, LC) |
| OSX010000 | 광적 송수신기, SFP+, 10G, 단일 모드 모듈 ((1310nm, 10km, LC) |
| 40GE CFP 광 수신기 | |
| CFP-40G-SR4 | 고속 송신기 CFP-40G-SR4,CFP,40G, 멀티모드 모듈 ((850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | 초고속 송신기, CFP, 40G, 단일 모드 모듈 ((1310nm 대역,41.25G, 10km, 직선 LC) |
|
|
초고속 송신기, CFP, 40G, 단일 모드 모듈 ((1310nm 대역,41.25G, 40km, 직선 LC) |
| 40GE QSFP+ 광 수신기 | |
| QSFP-40G-eSR4 | 40GBASE-eSR4 광적 송신기,QSFP+,40G, 멀티 모드 (850nm,0.3km,MPO) 4개의 SFP+ 광 수신기에 연결) |
| QSFP-40G-ER4 | 40GBASE-ER4 광적 송신기,QSFP+,40G, 단일 모드 모듈 (1310nm,40km,LC) |
| 100GE CFP 광 수신기 | |
|
|
초고속 송신기, CFP, 100G, 멀티모드 모듈 (850nm, 10*10G,0.1km,MPO) |
|
|
CFP, 100G, 단일 모드 모듈 ((1310nm 대역,4*25G,10km, 직선 LC) |
|
|
하이 스피드 트랜시버,CFP,100G, 싱글 모드 모듈 ((1310nm 밴드,4*25G,40km, 직선 LC) |
| GE 구리 송신기 | |
| SFP-1000BaseT | 전기 송신기,SFP,GE,전기 인터페이스 모듈 ((100m,RJ45) |
| 100GE 인터페이스 카드 | |
| ES1D2C02FEE0 | Huawei 2-포트 100GBASE-X 인터페이스 카드 (EE,CFP)ES1D2C02FEE0 |
| 10GE 인터페이스 카드 | |
| ES1D2X40SFC0 | 40-포트 10GBASE-X 인터페이스 카드 ((FC,SFP+) |
| ES1D2X16SSC2 | 화웨이 16-포트 10GBASE-X 인터페이스 카드 (SC,SFP+)ES1D2X16SSC2 |
| 주 제어 장치 | |
| ES0D00MCUA00 | S7703 주요 제어 장치 A |
| 팬 모듈 | |
| ES0E2FBX | S7700 광전압 팬 박스 |
표 3는 ES0Z1B06ACS0, ES0Z1B03ACS0 및 ES0Z1B12ACS0의 비교를 보여줍니다.
| 제품 코드 | ES0Z1B06ACS0 | ES0Z1B03ACS0 | ES0Z1B12ACS0 |
| 전환 용량 | 30.84 Tbit/s | 10.92 Tbit/s | 30.84 Tbit/s |
| 전송 성능 | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| 부재 설계 | 감독기, 전원 모듈, CMU, 팬 트레이 | 감독기, 전원 모듈, CMU, 팬 트레이 | 감독기, 전원 모듈, CMU, 팬 트레이 |
| 버퍼 용량 | 포트당 200ms | 포트당 200ms | 포트당 200mS |
| 패키지 무게 (kg) |
45.8 | 21.8 | 56.1 |
| 패키지 부피 (m^3) |
0.247 | 0.124 | 0.322 |
| 패키지 크기 (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| 순차 차원 (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
