| 제품 코드: | QSFP 100G LR4 S= | 지불: | TT/LC |
|---|---|---|---|
| 커넥터 유형: | LC | 기술: | 100GBASE LR4 QSFP 송수신기, LC, SMF를 통해 10km |
| 색상: | 파란색 | ||
| 강조하다: | 10km Qsfp 송신기,100G LR4 QSFP 트랜시버,시스코 100G LR4 QSFP |
||
Cisco 호환 QSFP-100G-LR4-S는 단일 모드 광섬유(SMF)를 통한 장거리 100기가비트 이더넷 전송을 위해 설계된 고성능 100GBASE-LR4 QSFP28 광 트랜시버입니다. 1310nm 주변의 4개 CWDM 파장을 통해 작동하는 이 모듈은 표준 이중 LC 파이버 인프라를 사용하여 최대 10km까지 안정적인 100Gbps 연결을 지원합니다.
IEEE 802.3ba, QSFP28 MSA 및 SFF-8636 표준에 따라 제작된 이 트랜시버는 고급 LAN-WDM 광 기술을 통합하여 낮은 전력 소비와 안정적인 광 성능으로 효율적인 장거리 데이터 전송을 가능하게 합니다. 이 모듈은 4개의 독립적인 25Gbps 전기 채널을 4개의 CWDM 광학 레인으로 변환하고 이를 고밀도 100G 네트워킹 애플리케이션을 위한 단일 이중 LC 인터페이스로 다중화합니다.
Cisco Nexus, Catalyst, UCS 및 엔터프라이즈 스위칭 플랫폼과의 원활한 호환성을 위해 설계된 QSFP-100G-LR4-S는 지원되지 않는 트랜시버 경고 없이 플러그 앤 플레이 상호 운용성을 제공합니다. 디지털 광학 모니터링(DOM/DDM) 기능을 통해 네트워크 관리자는 사전 예방적 네트워크 관리를 위해 온도, 전압, 전송 전력, 수신 전력 및 레이저 바이어스 전류를 실시간으로 모니터링할 수 있습니다.
탁월한 전송 안정성, 엔터프라이즈급 신뢰성 및 비용 효율적인 배포를 갖춘 QSFP-100G-LR4-S는 클라우드 데이터 센터, 통신 네트워크, 엔터프라이즈 백본 시스템, 재해 복구 링크 및 고속 캠퍼스 상호 연결 인프라에 널리 사용됩니다.

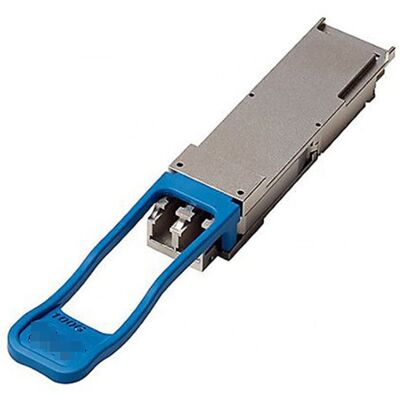

그림 1은 QSFP-100G-LR4-S의 전면 패널을 보여줍니다.
| 매개변수 | 사양 |
|---|---|
| 폼 팩터 | QSFP28 |
| 데이터 속도 | 100Gbps |
| 이더넷 표준 | 100GBASE-LR4 |
| 파장 | CWDM 1271nm / 1291nm / 1311nm / 1331nm |
| 섬유 종류 | 단일 모드 광섬유(SMF) |
| 커넥터 | 이중 LC |
| 최대 거리 | 10km |
| 조정 | NRZ |
| 광학 기술 | LAN-WDM |
| DOM/DDM | 지원됨 |
| 전력 소비 | < 4.5W |
| 작동 온도 | 0°C ~ 70°C |
| 핫 플러그 가능 | 예 |
| 규정 준수 표준 | IEEE 802.3ba, QSFP28 MSA, SFF-8636 |
| 호환성 | 시스코 호환 |
엔터프라이즈 네트워크와 클라우드 인프라가 계속해서 고밀도 100G 이더넷 아키텍처로 전환함에 따라 장거리 상호 연결 요구 사항이 점점 더 중요해지고 있습니다. 기존의 단거리 다중 모드 광학은 안정적인 장거리 전송이 필요한 캠퍼스 백본, 건물 간 연결 및 통신 집합 레이어에 충분하지 않습니다.
Cisco Compatible QSFP-100G-LR4-S는 표준 이중 단일 모드 광섬유 인프라를 사용하여 최대 10km 거리에서 안정적인 100Gbps 광 전송을 제공하여 이러한 문제를 해결합니다.
이 모듈은 SMF를 통해 최대 10km의 전송을 지원하므로 엔터프라이즈 캠퍼스 상호 연결, 메트로 통합, 클라우드 네트워킹 및 재해 복구 애플리케이션에 이상적입니다.
MPO 인터페이스와 다중 광섬유 레인이 필요한 병렬 광학과 달리 LR4 기술은 4개의 광학 파장을 단일 이중 LC 연결로 다중화하여 케이블 연결을 단순화하고 광섬유 소비를 줄입니다.
트랜시버는 Cisco 플랫폼용으로 사전 프로그래밍되어 있어 호환성 경보나 지원되지 않는 하드웨어 경고 없이 즉시 인식할 수 있습니다.
낮은 전력 소비, 산업용 등급 광학 구성 요소 및 통합 DOM 모니터링 기능을 갖춘 이 모듈은 미션 크리티컬 환경에서 안정적인 작동을 보장합니다.
표준 이중 LC 단일 모드 파이버 인프라를 활용하여 모듈은 배포 비용을 줄이고 유지 관리를 단순화하며 운영 복잡성을 최소화합니다.
Cisco Compatible QSFP-100G-LR4-S는 다음 위치에 널리 배포됩니다.
| 특징 | QSFP-100G-LR4-S | QSFP-100G-SR4 |
|---|---|---|
| 섬유 종류 | 단일 모드 광섬유 | 다중모드 광섬유 |
| 커넥터 | 이중 LC | MPO-12 |
| 전송 거리 | 10km | 100m |
| 광학 기술 | LAN-WDM | 평행 광학 |
| 배포 시나리오 | 장거리 네트워크 | 단거리 데이터 센터 |
| 케이블링 복잡성 | 낮추다 | 더 높은 |
| 섬유 사용량 | 2개의 섬유 | 8개의 섬유 |
| 특징 | QSFP-100G-LR4-S | QSFP-100G-CWDM4 |
|---|---|---|
| 최대 거리 | 10km | 2km |
| 광학적 도달 범위 | 장거리 | 중거리 |
| 일반적인 응용 | 지하철 및 캠퍼스 | 데이터 센터 상호 연결 |
| 섬유 종류 | SMF | SMF |
| 커넥터 | 이중 LC | 이중 LC |
이 QSFP28 광 트랜시버는 다음과의 호환성 테스트를 거쳤습니다.
맞춤형 EEPROM 코딩은 Cisco 운영 체제 전체에서 원활한 상호 운용성과 안정적인 작동을 보장합니다.
통합된 DOM/DDM 기능을 통해 관리자는 다음을 모니터링할 수 있습니다.
이를 통해 네트워크 가시성이 향상되고 광 성능 저하가 서비스 성능에 영향을 미치기 전에 사전 예방적인 유지 관리가 가능해집니다.
예. 이 모듈은 원활한 플러그 앤 플레이 배포를 통해 Cisco Nexus, Catalyst 및 UCS 플랫폼과 완벽하게 호환됩니다.
이 모듈은 표준 단일 모드 광섬유 인프라를 통해 최대 10km를 지원합니다.
QSFP-100G-LR4-S는 표준 이중 LC 광학 인터페이스를 사용합니다.
예. 온도, 전압, Tx/Rx 광 전력 및 레이저 진단에 대해 전체 디지털 광 모니터링이 지원됩니다.
LR4는 이중 LC 단일 모드 광섬유를 통해 훨씬 더 긴 전송 거리를 지원하는 반면, SR4는 단거리 다중 모드 광섬유 애플리케이션용으로 설계되었습니다.
예. QSFP28 트랜시버는 호스트 장비를 종료하지 않고도 핫 플러그형 설치 및 제거를 지원합니다.
