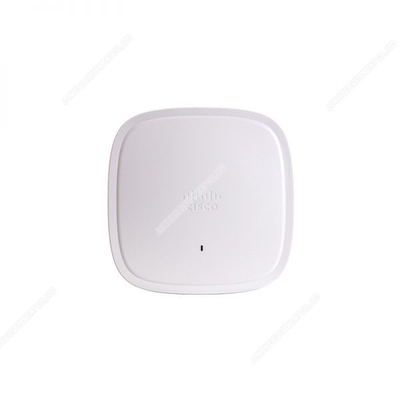

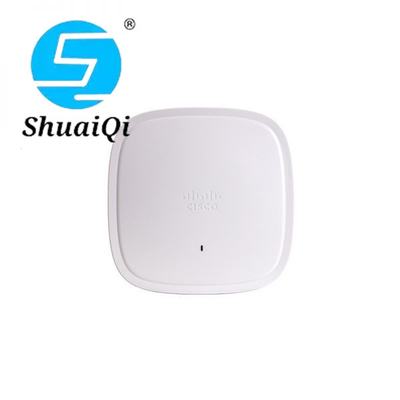

C9130AXI-H 새로운 원본 9130AX 시리즈 액세스 포인트 무선 액세스 포인트 - Wi-Fi 6

C9130AXI-H사양

소프트웨어

촉매 9130AXI

• 시스코 통합 무선 네트워크 소프트웨어 릴리스 8.10.x 이상

• 시스코 IOS®XE 소프트웨어 릴리스 1612.1 AP 디바이스 팩 또는 그 이상

지원되는 무선 LAN 컨트롤러

• 시스코 카탈리스트 9800 시리즈 무선 컨트롤러

• 시스코 3504, 5520, 8540 무선 컨트롤러 및 시스코 가상 무선 컨트롤러

802.11n 버전 2.0 (그리고 관련) 기능

4x4 MIMO 4개의 공간 스트림

최대 비율 결합 (MRC)

• 802.11n 및 802.11a/g

• 20 MHz 및 40 MHz 채널

• PHY 데이터 속도 1.5 Gbps까지 (5 GHz와 20 MHz와 2.4 GHz와 40 MHz)

• 패킷 집계: 집계 MAC 프로토콜 데이터 유닛 (A-MPDU) (전달 및 수신), 집계 MAC 서비스 데이터 유닛 (A-MSDU) (전달 및 수신)

802.11 동적 주파수 선택 (DFS)

• 주기적 전환 다양성 (CSD) 지원

802.11ac

8x8 다운링크 MU-MIMO 8개의 공간 스트림

• MRC

• 802.11ac 빔 포밍

• 20~40~80~160MHz 채널

• PHY 데이터 속도 최대 6.9 Gbps (5 GHz와 160 MHz)

• 패킷 집계: A-MPDU (전달 및 수신), A-MSDU (전달 및 수신)

• 802.11 DFS

• CSD 지원

• WPA3 지원

802.11ax

• 8x8 업링크/다운링크 MU-MIMO 8개의 공간 스트림

• 올림/다운링크 OFDMA

• TWT

• BSS 염색

• MRC

• 802.11 축 빔 포밍

• 20~40~80~160MHz 채널

• 10Gbps까지의 PHY 데이터 속도 (5GHz와 20MHz와 2.4GHz로 160MHz)

• 패킷 집계: A-MPDU (전달 및 수신), A-MSDU (전달 및 수신)

• 802.11 DFS

• CSD 지원

• WPA3 지원

통합 안테나

• 2.4 GHz: 최고 증가 4 dBi, 내부 안테나, 아지무트에서 전방향

• 5 GHz: 피크 가이드 6 dBi, 내부 안테나, 아지무트에서 전방향

스마트 안테나 커넥터와 함께 외부 안테나

• 시스코 카탈리스트 9130AXE 액세스 포인트는 13 dBi (2.4 GHz 및 5 GHz) 까지 안테나 이득으로 사용되도록 인증되었습니다.

• 시스코는 다양한 배포 시나리오에 최적의 커버리지를 제공하는 업계에서 가장 광범위한 안테나 선택지를 제공합니다.

• 스마트 안테나 커넥터에서 자기 식별 안테나 (SIA) 를 지원합니다.

• 스마트 안테나 커넥터는 8-DART 인터페이스와 컴팩트 멀티 RF 커넥터입니다.

• AIR-CAB002-D8-R= 2-fppt 스마트 안테나 커넥터가 필요 RP-TNC 커넥터가 있는 안테나와 함께 사용할 때

• AIR-ANT2513P4M-N= 안테나와 함께 사용할 때 AIR-CAB003-D8-N= 3 피트 스마트 안테나 커넥터가 필요합니다.

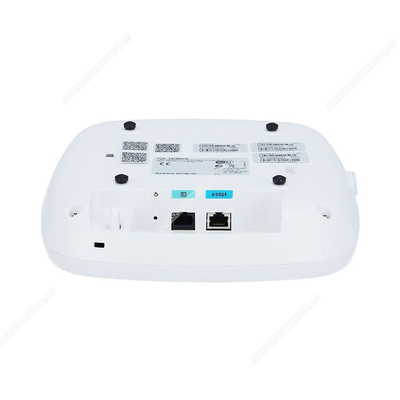

인터페이스

1x 100, 1000, 2500, 5000 멀티 기가 비트 이더넷 (RJ-45)∙IEEE 802.3bz

• 관리 콘솔 포트 (RJ-45)

• USB 2.0 4.5W (미래 소프트웨어로 가능)

지표

크기 (W x L x H)

• 액세스 포인트 (착착 고리 없이):

- C9130AXI: 8.9 x 8.9 x 1.88 인치 (22.6 x 22.6 x 4.8cm)

환경

시스코 카탈라이스트 9130AXI

• 작동하지 않는 (저장) 온도: -22°158까지°F (-30)°70까지°C)

• 작동하지 않는 (저장) 고도 시험: 25̊C, 15,000 ft (4600 m)

• 작동 온도: 32°122까지°F (0°50까지°C)

• 작동 습도: 10% ~ 90% (비 응축)

• 운용 고도 시험: 40̊C, 9843 피트 (3000 m)

참고: 주변 작동 온도가 40도 이상일 때°C, 액세스 포인트는 5 GHz 라디오에서 8x8에서 4x4로 전환되며, 업링크 이더넷은 1 기가 비트 이더넷으로 다운그레이드됩니다. 그러나 USB 인터페이스는 여전히 활성화됩니다.

시스템 메모리

• 2048 MB DRAM

• 1024 MB 플래시

사용 가능한 전송 전력 설정

2.4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12.5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3.13 mW)

• 2 dBm (1.56 mW)

-1 dBm (0.79 mW)

-4 dBm (0.39 mW)

5GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12.5 mW)

• 8 dBm (6.25 mW)

• 5 dBm (3.13 mW)

• 2 dBm (1.56 mW)

-1 dBm (0.79 mW)

중복되지 않는 채널의 최대 수

2.4 GHz

802.11b/g:

- 20MHz: 3

• 802.11n:

- 20MHz: 3

• 802.11ax:

- 20MHz: 3

5GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

참고: 이것은 규제 영역에 따라 다릅니다. 각 규제 영역에 대한 구체적인 세부 사항은 제품 문서를 참조하십시오.

• 안전성:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 제60950-1

- AS/NZS609501

- UL 2043

- 3급 장비

• 배출량:

- CISPR 32 (2015년 개정)

- EN 55032 (2012 개정/AC:2013)

- EN 55032 (2015 개정)

- EN61000-3-2 (2014 개정)

- EN61000-3-3 (2013 개정)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 클래스 B (2015년 개정)

- 47 CFR FCC 15B 부분

- ICES-003 (2016 개정 6호, B급)

- VCCI-CISPR 32

- CNS (13438)

- KN-32

- QCVN 118:2018/BTTTT

• 면역력:

- CISPR 24 (2010년 개정)

- EN 55024 + AMD 1 (개정 2010)

- EN 55035: 2017

- KN35

• 방출량 및 면역력:

- EN 301 489-1 (v2.1.1 2017-02)

- EN 301 489-17 (v3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• 라디오:

- EN 300 328 (v2.1.1)

- EN 301 893 (v2.1.1)

- AS/NZS 4268 (2017 개정)

- 47 CFR FCC 15C, 15247, 15.407

- RSP-100

- RSS-GEN

- RSS-247

- 중국 규정 SRRC

- LP0002 (2018년 버전)1.10)

- 일본 Std. 33a, Std. 66 및 Std. 71

• RF 안전:

- EN 50385 (2002년 8월 개정)

- ARPANSA

- AS/NZS 2772 (2016 개정)

- EN 62209-1 (2016 개정)

- EN 62209-2 (2010 개정)

- 47 CFR 부분 1.1310 및 2.1091

- RSS-102

• IEEE 표준:

- IEEE 8023

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• 보안:

- 802.11i, Wi-Fi 보호 액세스 2 (WPA2), WPA3

- 802.1X

- 고급 암호화 표준 (AES)

• 확장 가능한 인증 프로토콜 (EAP) 유형:

- EAP-교통 계층 보안 (TLS)

- EAP 터널 TLS (TTLS) 또는 Microsoft Challenge Handshake 인증 프로토콜 (MSCHAP) v2

- 보호 된 EAP (PEAP) v0 또는 EAP-MSCHAP v2

- EAP-안전 터널링을 통한 유연한 인증 (EAP-FAST)

- PEAP v1 또는 EAP-Generic Token Card (GTC)

- EAP 가입자 식별 모듈 (SIM)
