| 원래 장소: | 중국 | 브랜드 이름: | Hua wei |
|---|---|---|---|
| 인증: | All | 공급 능력: | 1주일에 10개 세트 / 세트 |
| 통신 모드: | 전양방성 & 반-이중 | 제품: | 화웨이 CE16808A - B05 클라우드엔진 16800 시리즈 스위치 |
| 기능: | LACP, 포, 서비스품질, SNMP, 스태커블, VLAN 지원 | 주요 단어: | 16800 시리즈 스위치 |
| 하이 라이트: | 16800 시리즈 화웨이 클라우드 기관 스위치,LACP 화웨이 클라우드 기관 스위치,클라우드엔진 전 이중 화웨이 |
||

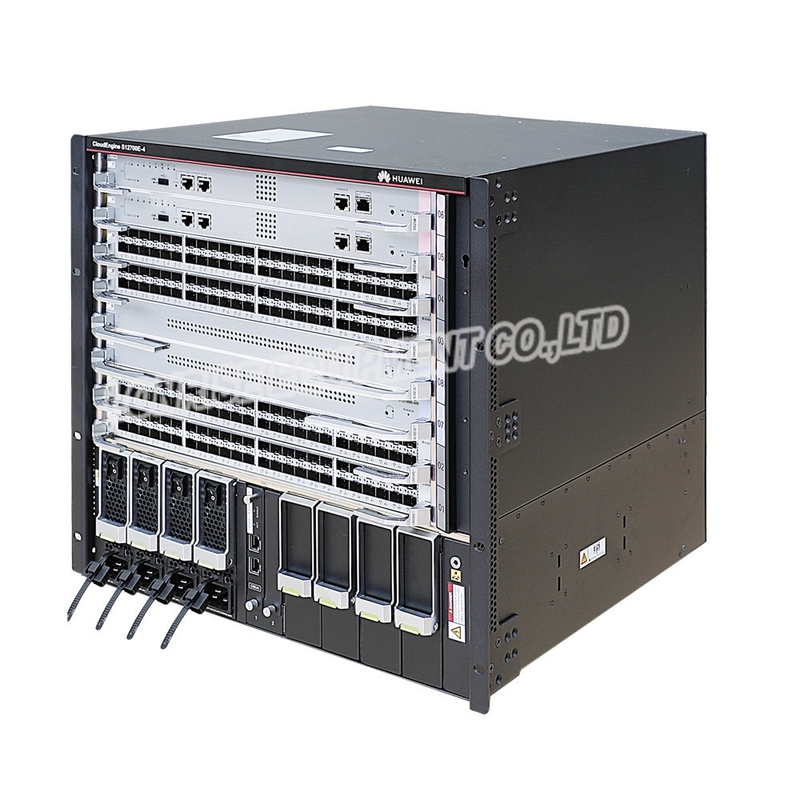

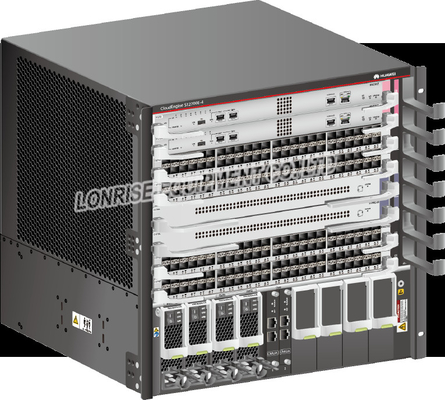

화웨이 CE16808A - B05 클라우드엔진 16800 시리즈 스위치
개관
클라우드엔진 16808은 DC와 AC과 하이-볼타게 DC 전원공급기 모드를 지원합니다. 장치는 전력 엔트리 모듈 (PEMs)를 통하여 최고 2까지 전원들에 연결될 수 있습니다. 각각 전력 모듈 (PM)는 2 전원 입력을 가지고 있고 그들이 전체 장치를 강화하기 위한 PEM에 공급된 전력을 전환합니다.
클라우드엔진 16808의 전원 장치는 샤시의 상부에 위치합니다. 전원 장치는 샤시의 PM과 정면 전원 스위치와 샤시의 배후에서 PEM입니다. 각각 유닛의 기능을 묘사합니다.
|
아니오. |
성분 |
기술 |
|---|---|---|
| 1 | PM | PEM에 공급된 전력을 전환하고, 그리고 나서 전력 백플레인과 버스바를 통하여 전체 장치를 작동시킵니다. |
| 2 | 전원 스위치 |
PM의 전원 출력을 제어합니다. 그 2 권력은 위로 서로를 뒤로 바꿉니다. 하나 또는 그들 둘다가 켜질 때, PM의 전원 출력은 가능해집니다. 주목하세요 :
신뢰성을 보증하기 위해, 둘다 전원 스위치는 장치가 운영하고 있을 때 켜져야 합니다. |
| 3 | PEM |
전원에 연결됩니다. 한 PEM은 그것의 파워 소켓 또는 단자 블록을 통하여 전원들에 2명 연결될 수 있습니다. 이 디자인은 1+1 전원 공급기 과잉을 구현함으로써, 장치가 면 1 권력이 장치실에서 원천이 실패하는지에서 떨어져 강화되지 않도록 합니다. |
클라우드엔진 16808은 한 DC PEM을 갖추고 있어야 합니다. 이 PEM은 20 단자 블록을 가지고 있으며, 그것의 모든 10이 한 전원에 연결됩니다. 각각 DC PM은 2 전원 입력을 가지고 있으며, 그것의 각각이 장치실에서 한 전원에서 발생합니다. 2 전원들이 서로를 백업할 수 있게 허락하면서, DC PM은 전력 백플레인에 전력을 전환하고 출력합니다. 형태 3-11은 클라우드엔진 16808의 DC 전력 공급기 목적지를 보여줍니다.
클라우드엔진 16808은 한 AC과 고전압 DC PEM을 갖추고 있어야 합니다. 이 PEM은 20개의 파워 소켓을 가지고 있으며, 그것의 모든 10이 한 전원에 연결됩니다. 각각 AC과 고전압 DC PM은 2 전원 입력을 가지고 있으며, 그것의 각각이 장치실에서 한 전원에서 발생합니다. 2 전원들이 서로를 지원할 수 있게 허락하면서, AC과 고전압 DC PM은 전력 백플레인에 전력을 전환하고 출력합니다.
클라우드엔진 16808은 직접적으로 배전기 (PDU)를 통하여 전원 또는 간접적으로 연결된 1에 연결될 수 있습니다. 직접적으로 전원에 장치를 연결하는 것 DC 전력 공급 모드로 그것들과 유사한 케이블 접속을 사용하고, 여기에서 묘사되지 않습니다. 다음은 장치가 간접적으로 PDU를 통하여 전원에 연결되는 시나리오에서 전력 공급기 목적지를 기술합니다.
AC과 하이-볼타게 DC와 AC과 고전압 DC 혼성 전력 공급기는 지원받습니다.
