| 모델: | S7712 | 상품 이름: | 포 네트워크 스위치 S7712를 경로화하는 S7700 시리즈 현명한 기가비트 기업 |
|---|---|---|---|
| 기능: | LACP, SNMP, 스태커블, VLAN 지원, LACP, 스태커블, | 스위치 캐패시티: | 4.64 트비피스, 4.64 트비피스 |
| 차원 (Ｈ Ｘ 위스 Ｄ 밀리미터): | 663.9,10U *442*517.4 | 샤시 중량: | 25KG |
| 전송율: | 10/100/1000Mbps | 공항 통신 모드: | 전양방성 & 반-이중 |
| 포워딩 성능: | 3480Mpps | 마이크로프로세서 유닛 슬롯: | 2 |
| 하이 라이트: | LACP 화웨이 S7700 시리즈 스위치,3480Mpps 화웨이 S7712는 전환합니다,2 마이크로프로세서 유닛 S7700 현명한 라우팅 스위치 |
||
제조사를 네트워킹하기 위한 화웨이 S7712 S7700 시리즈 스위치 원형 신주
출현과 구조
S7712 샤시는 15 Ｕ 높은 것 (1 U = 44.45 밀리미터) 입니다. 샤시가 설치된 어떤 케이블 관리 프레임도 가지고 있지 않을 때, 차원 (H x W x D)는 663.9 밀리미터 Ｘ 442 밀리미터 Ｘ 517.4 밀리미터입니다. 언제 샤시가 케이블 관리를 하는지 설치되는 것으로 맞춥니다, 차원 (H x W x D)가 663.9 밀리미터 Ｘ 442 밀리미터 Ｘ 585 밀리미터입니다.

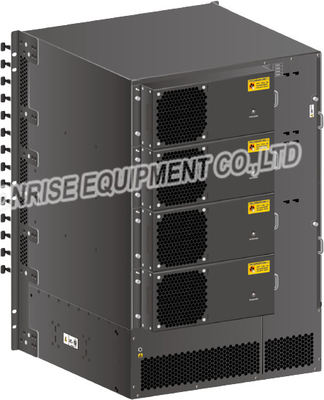

S7712 샤시 구조에 대한 정면도를 보여줍니다.
|
1. 다음과 같은 서비스 카드 중 열둘은 설치될 수 있습니다 :
|
2. 2 마포스 |
3. 한 쌍의 거치용 선반 기록 :
거치용 선반은 상자에서 샤시를 확보하는데 사용됩니다. |
| 4. 4 전력 모듈 | 5. 두 EH1D200CMU00 집중화된 모니터부 |
6. 네 포 전력 모듈
기록 :
구체적을 위해 전력 모듈을 보세요. |
|
7. 접지 스크류 기록 :
접지 스크류는 샤시에 기초를 두는데 사용됩니다. |
8. 앞 ESD 공기 기록 :
ESD 접지환의 어스 단자는 이 공기에 삽입될 수 있습니다. ESD 접지환은 샤시가 확실히 기초를 둘 때 ESD 보호를 제공할 수 있습니다. |
9. 케이블 관리 프레임 기록 :
프레임이 익숙한 케이블 관리는 케이블을 경로화합니다. |
S7712 샤시 구조에 대한 후방 시계를 보여줍니다.
| 1. 4 팬 모듈 |
2. 후방 ESD 공기 기록 :
ESD 접지환의 어스 단자는 이 공기에 삽입될 수 있습니다. ESD 접지환은 샤시가 확실히 기초를 둘 때 ESD 보호를 제공할 수 있습니다. |
3. 공기 정화 필터 기록 :
공기 정화 필터는 먼지가 샤시에 들어가는 것을 예방합니다. |
|
4. 한 쌍의 제거 가능 핸들 기록 :
당신은 샤시를 높이기 위해 이러한 핸들을 샤시에서 양측 위에 설치할 수 있습니다. |
- | - |
S7712 샤시와 소프트웨어 버전 사이에 매핑되기
|
샤시 |
버전 |
|---|---|
| S7712 샤시 | V100R003C01과 이후 버전 |
| S7712 포 샤시 | V100R003C01과 이후 버전 |
| S7712 샤시, FCC는 증명했습니다 | V200R003C00과 이후 버전 |
| S7712 포 샤시, FCC는 증명했습니다 | V200R003C00과 이후 버전 |
S7712 샤시 상술
|
항목 |
기술 |
|---|---|
| LPU 슬롯 | 12 |
| 마이크로프로세서 유닛 슬롯 | 2 |
| 팬 슬롯 | 4 |
| 시스템 전원 공급 슬롯 | 4 |
| 포 전력 공급 슬롯 | 4 |
| 최대 포트 밀도 |
|
| 설치 | 한 샤시를 위한 한 상자인 N66E 또는 N68E 상자에서 |
| CSS | CSS 카드 또는 서비스 포트 클러스터링 |
| 포 |
|
|
최대 전력 소모 (완전히 구성되어 어떤 포 전력도 공급하지 않습니다) 기록 :
샤시의 발열 수치는 샤시의 현재 소비 전력을 필적합니다. |
4200 Ｗ |
| 전력 규격 |
|
| 차원 (랙 마운팅 브라켓 없이, Ｈ Ｘ Ｗ Ｘ Ｄ) |
|
| 중량 (비어 있는 /는 완전히 배열했습니다) | 25 kg/97 킬로그램 (55.1 lb/213.8 파운드) |
| 신뢰성과 유용성 |
기록 :
이전 값은 제품의 전형적 구성을 기반으로 산정됩니다. 실제 밸브는 제품에 설치된 모듈에 따라 다를 것입니다. |
| 환경사양 |
|
| 정상 온도 (음향 전력)에 노이즈를 내세요 | ≤ 72 dB(A) |
| 인증 |
|
| 부품번호 |
|
