| 모델 번호: | S12700E-4 | 제품: | 화웨이 S12700E-4 클라우드엔진 S12700E 시리즈 스위치 |
|---|---|---|---|
| 전송율: | 10/100/1000Mbps | 스위치 캐패시티: | 19.2 Tbps/28.8 트비피스 |
| 개폐 기능: | 19.2 Tbps/28.8 트비피스 | SFU 슬롯: | 2 |
| VXLAN: | VXLAN L2와 L3 게이트웨이 | 기능: | VLAN 지원 |
| 하이 라이트: | 클라우드엔진 S12700E 칩셋트,S12700E-4 화웨이 클라우드엔진은 전환합니다,클라우드엔진 VXLAN L2 화웨이 |
||

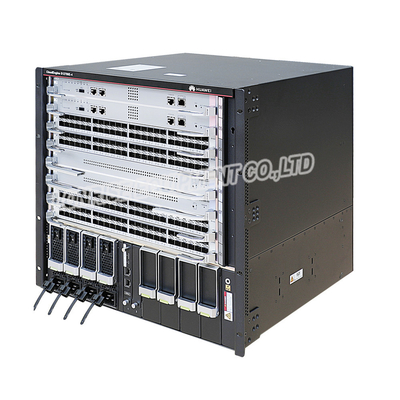

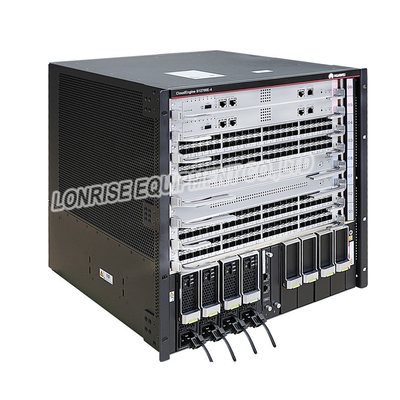

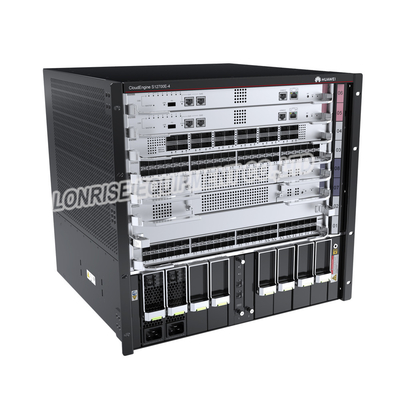

화웨이 S12700E - 4 클라우드엔진 S12700E 시리즈 스위치 높은 것 - 공연 칩셋트
출현과 구조
S12700E-4 샤시는 10 Ｕ 높은 것 (1 U = 44.45 밀리미터) 입니다. 언제 샤시가 어떤 케이블 관리를 하지 않는지 설치되는 것으로 맞춥니다, 차원 (H x W x D)가 441.7 밀리미터 Ｘ 442 밀리미터 Ｘ 517.4 밀리미터입니다. 언제 샤시가 케이블 관리를 하는지 설치되는 것으로 맞춥니다, 차원 (H x W x D)가 441.7 밀리미터 Ｘ 442 밀리미터 Ｘ 585 밀리미터입니다.

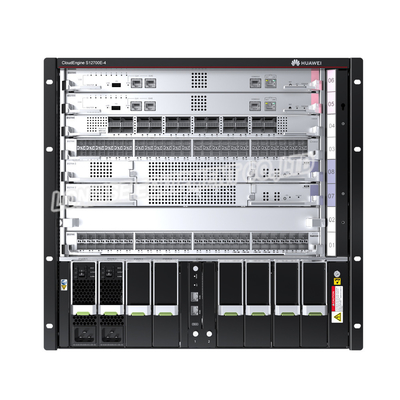

S12700E-4 샤시의 전방 구조를 보여줍니다.
| 1. 2 마포스 |
2. 다음과 같은 서비스 카드 중 넷은 설치될 수 있습니다 :
기록 :
스위치에 의해서 지원된 카드는 소프트웨어 버전에 의존합니다. 세부 사항을 위해 하드웨어 쿼리 툴을 보세요. |
3. 2 스프스 |
4. 한 쌍의 거치용 선반 기록 :
거치용 선반은 상자에서 샤시를 확보하는데 사용됩니다. |
| 5. 4 전력 모듈 | 6. 2 크무스 |
7. 앞 ESD 공기 기록 :
ESD 접지환의 어스 단자는 이 공기에 삽입될 수 있습니다. ESD 접지환은 샤시가 확실히 기초를 둘 때 ESD 보호를 제공할 수 있습니다. |
8. 케이블 관리 프레임 기록 :
케이블 관리는 다른 카드 위의 분리된 케이블과 정돈된 도움 노선 케이블을 맞춥니다. |
| 1. 2 팬 모듈 |
2. 후방 ESD 공기 기록 :
ESD 접지환의 어스 단자는 이 공기에 삽입될 수 있습니다. ESD 접지환은 샤시가 확실히 기초를 둘 때 ESD 보호를 제공할 수 있습니다. |
3. JG 어스 단자 기록 :
접지 케이블의 2공 OT 단말기는 샤시에 기초를 두기 위해 스크루에 연결될 수 있습니다. |
4. 공기 정화 필터 기록 :
공기 정화 필터는 먼지가 샤시에 들어가는 것을 예방합니다. |
|
5. 한 쌍의 제거 가능 핸들 기록 :
당신은 샤시를 높이기 위해 이러한 핸들을 샤시에서 양측 위에 설치할 수 있습니다. |
- | - | - |
S12700E-4 시리즈 스위치의 상술
|
항목 |
기술 |
|---|---|
| LPU 슬롯의 수 | 4 |
| 마이크로프로세서 유닛 슬롯의 수 | 2 |
| SFU 슬롯의 수 | 2 |
| 팬 슬롯의 수 | 2 |
| 힘 모듈 슬롯의 수 | 4 |
| CMU 슬롯의 수 | 2 |
| 샤시 당 포트 밀도 | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| 설치 | 스위치는 1 또는 2 샤시를 위한 한 상자인 N66E 또는 N68E 상자에 설치될 수 있습니다. |
| 클러스터 스위치 시스템 (CSS) | 서비스 포트 클러스터링 |
|
(완전히 구성된) 최대 전력 소모 기록 :
샤시의 발열 수치는 소비를 커런트 파워와 동일합니다. |
3344 Ｗ |
| 전력 규격 |
|
| 차원 (랙 마운팅 브라켓 없이, Ｈ Ｘ Ｗ Ｘ Ｄ) |
|
| 중량 (비어 있는 /는 완전히 배열했습니다) | 24.5 kg/66 킬로그램 (54 lb/145.5 파운드) |
| 신뢰성과 유용성 |
기록 :
이전 값은 제품의 전형적 구성을 기반으로 산정됩니다. 실제 밸브는 제품에 설치된 모듈에 따라 다를 것입니다. |
| 환경사양 |
|
| 정상 온도 (소리 전력) 하에 노이즈를 내세요 | ≤ 78 dB(A) |
| 인증 |
|
| 부품번호 | 02115869 |
