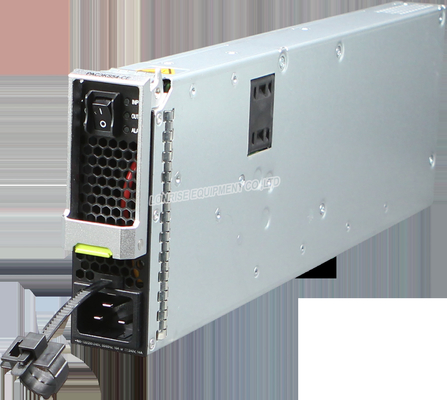

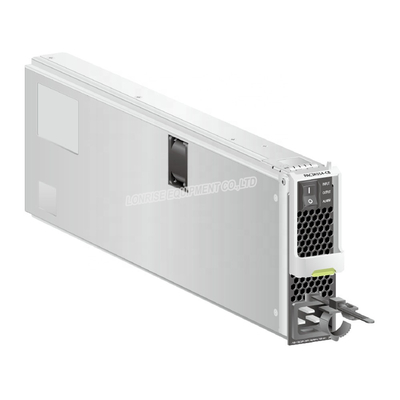

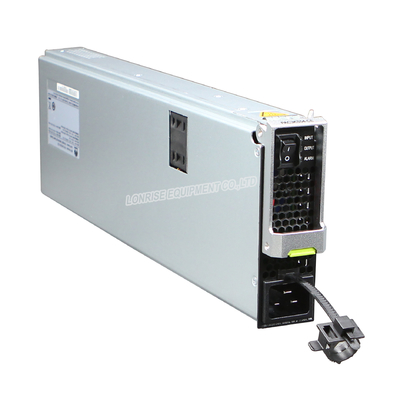

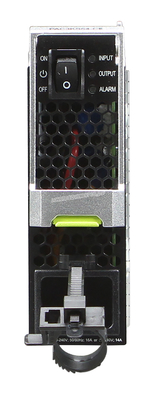

| 모델 번호: | PAC3KS54-CE | 제품: | 준비된 판매를 위한 PAC3KS54-CE 3000W 교류 전력 모듈 (검정색) |
|---|---|---|---|
| 기능: | LACP | 스위치 캐패시티: | 3000W |
| 치수(W x D x H): | 130 밀리미터 Ｘ 41 밀리미터 Ｘ 417.4 밀리미터 | 최대 입력 전류: | 16 A |
| 저장 온도: | +70' Ｃ에 대한 -40' Ｃ | 제품 상태: | 주식 |
| 전송율: | 10/100Mbps | 통신 모드: | 전양방성 |
| 중량: | < 3=""> | 평가된 입력 전압: | 220 Ｖ AC/110 Ｖ AC ; 50/60 Hz |
| 최대 입력전압 범위: | 14 A | 작동 온도: | 45' Ｃ에 대한 0' Ｃ |
| 하이 라이트: | 3000W AC 전력 모듈,전 이중 교류 전력 모듈,화웨이 고전압 전력 모듈 |
||
PAC3KS54-CE와 제품 모델들 사이의 매핑
| 제품 | 제품 모델 | 처음으로 지원받는 버전 | 제한 |
|---|---|---|---|
| S7700 | S7703 | V200R013C02 | - |
| S7700 | S7703 포 | V200R019C00 | - |
| S7700 | S7706 | V200R013C02 | - |
| S7700 | S7706 포 | V200R019C00 | - |
| S7700 | S7712 | V200R013C02 | - |
PAC3KS54-CE의 기술적 요구
| 항목 | 상술 |
|---|---|
| (안에 패키징 (H x W x D) [밀리미터 없이 치수화합니다.)] | 130 밀리미터 Ｘ 41 밀리미터 Ｘ 417.4 밀리미터 (5.1에. Ｘ 1.6에. Ｘ 16.4에.) |
| 패키징 [KG(파운드)] 없는 중량 | < 3="" kg=""> |
| 입력 횟수 | 1 |
| 평가된 입력 전압 [V] |
220 Ｖ AC/110 Ｖ AC ; 50/60 Hz 240 Ｖ DC |
| 입력전압 범위 [V] |
290 Ｖ AC에 대한 90 Ｖ AC ; 47 Hz 내지 63 Hz 290 Ｖ DC에 대한 190 Ｖ DC 3000 Ｗ 교류 전력 모듈에 의해 사용된 전원 케이블의 최대 전류는 16 A입니다. 220개 Ｖ 입력이 사용될 때, 최소 전압은 200 Ｖ 보다 낮을 수 없습니다. 110개 Ｖ 입력이 사용될 때, 최소 전압은 100 Ｖ 보다 낮을 수 없습니다. |
| 최대 입력 전류 [A] |
AC 입력 : 16 A 하이-볼타게 DC 입력 : 14 A |
| 정격 출력 전압 [V] | 53.5 Ｖ DC |
| 정격 출력 전류 [A] | 56.1 A (220 Ｖ AC 입력 또는 240 Ｖ DC) /28.1 A (110 Ｖ AC 입력) |
| 정격 출력 [W] | 3000 Ｗ (220 Ｖ AC 입력 또는 240 Ｖ DC) /1500 Ｗ (110 Ｖ AC 입력) |
| 전력 손실 모드 | 선풍기와 방열 |
| 핫 스와핑 | 지원받습니다 |
3000 Ｗ 교류 전력 모듈의 기능
|
기능 |
기술 |
|
|---|---|---|
| 입력 보호 | 입력 과전압 보호 | 이 보호 상태에서, 전력 모듈은 꺼지고, 동력을 공급하는 것을 멈춥니다. 시스템이 입력 과전압에서 회복할 때, 전력 모듈은 다시 동력을 공급하는 것을 자동적으로 시작할 수 있습니다. |
| 입력 부족 전압 보호 | 이 보호 상태에서, 전력 모듈은 꺼지고, 동력을 공급하는 것을 멈춥니다. 시스템이 입력 부족 전압에서 회복할 때, 전력 모듈은 다시 동력을 공급하는 것을 자동적으로 시작할 수 있습니다. | |
| 입력 과전류 보호 | 이 보호 상태에서, 전력 모듈은 꺼지고, 동력을 공급하는 것을 멈춥니다. 전력 모듈은 다시 동력을 공급하는 것을 자동적으로 시작할 수 없고, 대체될 필요가 있습니다. | |
| 출력 보호 | 출력 과전압 보호 |
이 보호에서 말하세요 :
|
| 출력 과전류 보호 | 이 보호 상태에서, 출력 전류는 특정 가치로 제한됩니다. 시스템이 생산 과전류에서 회복할 때, 전력 모듈은 다시 동력을 공급하는 것을 자동적으로 시작할 수 있습니다. | |
| 출력 단락 보호 | 이 보호 상태에서, 간헐적으로 전력 모듈 공급 전력과 출력 전류는 범위로 제한됩니다. 시스템이 생산 단락에서 회복할 때, 전력 모듈은 다시 동력을 공급하는 것을 자동적으로 시작할 수 있습니다. | |
| 과온도 보호 | 전력 모듈의 온도가 특정 스레쉬홀드를 초과할 때, 전력 모듈은 동력을 공급하는 것을 멈춥니다. 온도가 평균 범위에 빠질 때, 전력 모듈은 자동적으로 전원 공급기를 재개합니다. | |
| 핫 스와핑 | 전력 모듈은 뜨겁게 교체할 수 있습니다. | |
