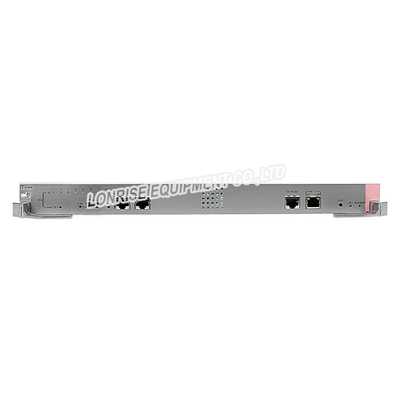

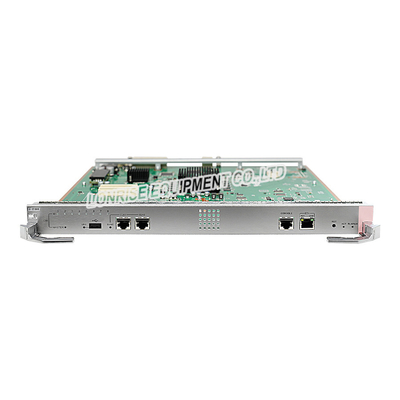

화웨이 LST7MPUE0000 - S12700E 클라우드엔진 S12700E 시리즈 스위치

기능

LST7MPUE0000은 시스템 전체에게 제어 평면과 관리 부문을 제공합니다.

• 제어 평면은 프로토콜 처리, 서비스 처리, 경로 계산, 포워딩 제어, 서비스 일정 계획, 트래픽 통계 수집과 시스템 보안과 같이 기능을 제공합니다.
• 관리 부문은 시스템 상태 모니터링, 환경 감시, 로그와 경보 처리, 시스템 소프트웨어 로딩과 시스템 업그레이드에 책임이 있습니다.

LST7MPUE0000은 다음과 같은 기능 모듈로 구성됩니다 :

• 제어 모듈 : LST7MPUE0000과 시스템 전체와 프로토콜 실현 처리, 경로 계산, 포워딩 제어, 시스템 관리와 시스템 보안을 위해 제어와 관리 부문으로 작용합니다.
• 로컬 클록 모듈 : 제어 모듈의 칩을 위한 일하는 시계와 LST7MPUE0000 위의 장치관리와 감시 묘듈을 제공합니다.
• 장치관리와 감시 묘듈 : LST7MPUE0000을 모니터링하기 위해 버스 모듈을 계측 제어기 통신망 (깡통)의 기능을 제공하고 라이포스의 캔-버스 모듈을 관리하세요.
• 전력 공급 모듈 : LST7MPUE0000에게 전원 공급기를 제공합니다.
• 부가 가치 서비스 모듈 : 작전, 행정부와 정비와 같은 개선된 서비스에게 (OAM)와 양방향 전달 탐지 (BFD)를 제공합니다
• LST7MPUE0000의 기능

• 기능	기술
  기본적 기능	LST7MPUE0000은 S12700E-4, S12700E-8, 및 S12700E-12를 위해 시스템 제어와 관리 유닛입니다. 그것은 주 제어 장치와 클록 단위와 시스템 정비 부서를 통합합니다.
  OAM	LST7MPUE0000은 다음과 같은 OAM 기능을 지원합니다 : 802.1 ag : 도통 검사 (CC) 패킷을 확인하고, 발견하고 보냅니다. 다중 프로토콜 레이블을 교환 (MPLS OAM) : MPLS OAM 패킷을 확인하고, 발견하고 보냅니다. OAM uncfg_mep.
  메모리	16 GB
  낸드 플래쉬	2 GB 시스템 구성 정보, 시동 파일, 시스템 소프트웨어 패키지와 시스템 기록은 채무 불이행에 의해 낸드 플래쉬에 저장됩니다.
  과잉 백업	1+1 핫 스탠바이 주제어보드는 스위치를 위해 명령입니다. 각각 스위치는 1 또는 2 주제어보드로 설정되어야 합니다. 한 주제어보드가 스위치를 위해 구성될 때, 주제어보드는 스위치의 각각 메인 컨트롤 기판 접속구에 설치될 수 있습니다. 2 주제어보드가 구성될 때, 2 주제어보드는 스위치의 신뢰성을 향상시키기 위해 핫 스탠바이 모드로 일합니다. 활동적이고 대기 주제어보드는 서로의 상태를 모니터링합니다. 만약 활동적 주제어보드가 실패하면, 대기 주제어보드가 연속된 서비스를 보증하도록 활동적이게 자동적으로 됩니다.
  핫 스와핑	지원받습니다 액티브 카드를 제거하기 전에, 활동가 / 대기 전환을 수행하세요.
