제품 상세 정보:
|
| 대상 응용 프로그램: | 데이터, 음성, 영상 | 폼 팩터: | HWIC-4ESW = 단일 폭 HWIC 폼 팩터 |
|---|---|---|---|
| 부문 번호: | HWIC-4ESW | 브랜드: | 시스코 HWIC-4ESW |
| 강조하다: | cisco 대패 스위치 모듈,Cisco 기계선 |
||

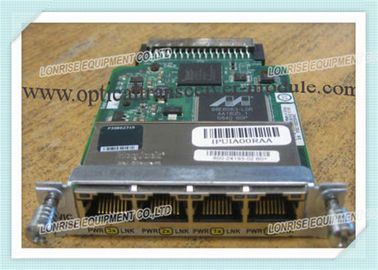

4개의 포트 10/100 Et hernet 스위치 인터페이스 카드 HWIC-4ESW 시스코 라우터 고속 WAN
4포트 10/100 고속 WAN 인터페이스 카드 (HWIC) HWIC-4ESW는 Cisco 1800 (모듈)/1941, Cisco 2800/2900에서 지원됩니다.시스코 3800/3900 시리즈 통합 서비스 라우터 중소기업 및 기업 지사 고객에게 스위칭 및 라우팅을 하나의 장치에 통합할 수 있는 옵션을 제공합니다.이 조합은 시스코 라우팅과 시스코 카탈리스트® 스위칭 기능의 강력한 특징을 사용하여 구성, 배포 및 관리의 간편성을 제공합니다.
HWIC-4ESW 사양 |
||
| 설명 | 네 포트 10/100 Et h ernet 스위치 인터페이스 카드 시스코 라우터 고속 WAN 인터페이스 카드 | |
| 대상 애플리케이션 | 데이터, 음성 및 비디오 | |
| 지원되는 라우터 플랫폼 |
● 시스코 1800 (모듈), 시스코 2800, 시스코 3800 시리즈 통합 서비스 라우터: ● 시스코 1841 (HWIC-4ESW만 지원합니다. PoE 지원이 없습니다.) ● 시스코 2801 ● 시스코 2811 ● 시스코 2821 ● 시스코 2851 ● 시스코 3825 ● 시스코 3845 • 시스코 1941 • 시스코 2901 • 시스코 2911 • 시스코 2921 • 시스코 2951 • 시스코 3925 • 시스코 3945 |
|
| 형태 요인 | ● HWIC-4ESW = 단일 HWIC 형식 요소 | |
| 크기 (W x D x H) | ● HWIC-4ESW = 3.08*4.74*0.76인치 | |
| 무게 | ● HWIC-4ESW = 79 그램 (0.17 파운드) | |
| 표준 | ||
| IEEE 프로토콜 |
● 에트 헤르넷: IEEE 802.3, 10BASE-T ● 빠른 이더넷: IEEE 802.3u, 100BASE-TX ● IEEE 802.1d 스펜닝 트리 프로토콜 ● IEEE 802.1p CoS 트래픽 우선 순위 지정 ● IEEE 802.1q VLAN ● IEEE 802.1x 보안 ● IEEE 802.3x 풀 듀플렉스 ● IEEE 802.3af 전원 전용 E-thernet 표준 |
|
| RFC | RFC 2284, PPP 확장 인증 프로토콜 (EAP) | |
| MIB |
● RFC 1213 ● IF MIB ● RFC 2037 엔티티 MIB ● CISCO-CDP-MIB ● CISCO-IMAGE-MIB ● CISCO-FLASH-MIB ●OLD-CISCO-CHASSIS-MIB ● CISCO-VTP-MIB ● CISCO-HSRP-MIB ● OLD-CISCO-TS-MIB ●CISCO-ENTITY-ASSET-MIB ●CISCO-ENTITY-FRU-CONTROL-MIB ● BRIDGE MIB (RFC 1493) |
●CISCO-VLAN-MEMBERSHIP-MIB ●CISCO-VLAN-IFINDEX-RELATIONSHIP-MIB ● RMON1- MIB ● PIM-MIB ●CISCO-STP-EXTENSIONS-MIB ● OSPF MIB (RFC 1253) ● IPMROUTE-MIB ●CISCO-MEMORY-POOL-MIB ● ET HER-LIKE-MIB (RFC 1643) ●CISCO-ENTITY-FRU-CONTROL-MIB.my ● CISCO-RTTMON-MIB ● CISCO-PROCESS-MIB ● CISCO-COPS-CLIENT-MIB |
| 관리 가능성 |
● SNMP 및 Telnet 인터페이스 지원은 포괄적 인 밴드 내 관리를 제공하고 CLI 관리 콘솔은 세부적인 밴드 외부 관리를 제공합니다. ● 내장된 원격 모니터링 (RMON) 소프트웨어 에이전트는 교통 관리, 모니터링 및 분석을 향상시키기 위해 네 가지 RMON 그룹 (역사, 통계, 경보 및 이벤트) 을 지원합니다. ● 스위치 된 포트 분석기 (SPAN) 포트는 RMON 탐사선 또는 네트워크 분석기로 모든 9개의 RMON 그룹을 모니터링하기 위해 하나 또는 여러 포트에서 다른 포트로 트래픽을 반영할 수 있습니다. ● 트리비얼 파일 전송 프로토콜 (TFTP) 은 중앙 위치 에서 다운로드 하는 것 으로 소프트웨어 업그레이드 관리 비용 을 줄인다. ● 네트워크 타이밍 프로토콜 (NTP) 은 인트라넷 내의 모든 스위치에 정확하고 일관된 시간 스탬프를 제공합니다. ● 포트 하나당 2개의 LED가 포트 링크와 인라인 전력 상태를 편리하게 시각적으로 표시합니다. ● 충돌 정보 지원은 개선된 문제 해결을 위해 충돌 파일을 생성하는 스위치를 가능하게합니다. ● 쇼 인터페이스 기능은 모든 인터페이스의 구성 기능에 대한 정보를 제공합니다. ● 응답 시간 모니터링 (RTTMON) MIB는 사용자가 HWIC 스위치와 원격 장치 사이의 네트워크 성능을 모니터링 할 수 있습니다. |
|
| 커넥터 및 케이블 |
● 10BASE-T 포트: RJ-45 커넥터, 두 쌍 3, 4 또는 5 범주의 방패 없는 트위스드 페어 (UTP) 케이블 ● 100BASE-TX 포트: RJ-45 커넥터; 두 쌍의 5 범주 UTP 케이블 |
|
| 지표 |
● 연결 상태 LED: 연결 상태를 표시하기 위해 포트마다 하나의 LED ● 인라인 전력 LED: 인라인 전력 상태 표시를 위해 포트 시스템에 한 개의 LED |
|
| 전력 요구 사항 | ||
| 내부 전원 공급 | 모든 시스코 2800 및 시스코 3800 시리즈 라우터에 사용할 수있는 옵션 PoE 시스템 전원 공급 장치 | |
| 외부 부재 전원 공급 장치 (RPS2300) | 시스코 2800 시리즈 및 시스코 2900 시리즈 라우터에 선택적입니다. | |
| 내부 부재 전원 공급 | 시스코 3845, 3925 및 3945 라우터에만 | |
| DC 전원 지원 | ● 시스코 2811/2911, 시스코 2821/2921, 시스코 2851/2951, 시스코 3825/3925 및 시스코 3845/3945 라우터에서 DC 시스템 전력 입력이 가능합니다. PoE 옵션은 DC 시스템 전력 입력으로 사용할 수 없습니다. | |
| 소프트웨어 지원 |
● 최소 시스코 IOS 소프트웨어 릴리스 12.3 ((8) T 1841. 280 시리즈 및 3800 시리즈 라우터: • 시스코 IOS 소프트웨어 릴리스 15.0 ((1) M의 최소 |
|
| 환경 | ||
| 작동 온도 | 32~104°F (0~40°C) | |
| 작동 습도 | 10~85% 비연결 작동; 5~95% 비연결, 비연결 작동 | |
| 작동하지 않는 온도 | -4~149°F (-20~65°C) | |
| 운영 고도 | 1000 피트당 1.5°C 정도) | |
| 규제 준수, 안전, EMC | ● 시스코 1841, 시스코 2800 또는 시스코 3800 라우터에 설치되면 시스코 에더 스위치 HWIC는 라우터 자체의 표준 (규제 준수, 안전, EMC) 을 충족합니다.시스코 1841의 데이터 시트를 참조하십시오., 시스코 2800, 시스코 3800 시리즈 라우터 더 자세한 내용은 | |
