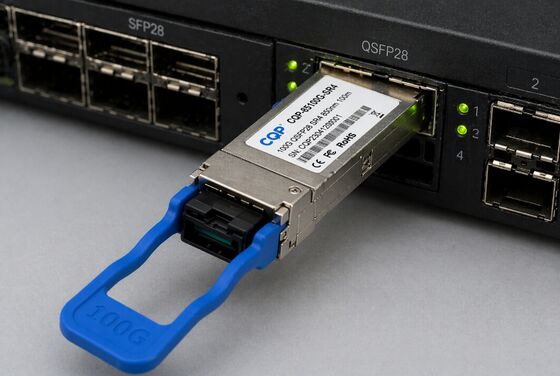

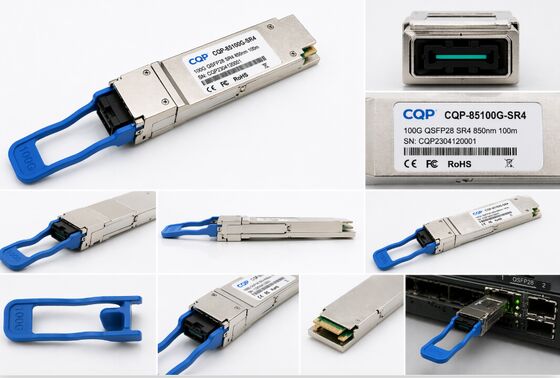

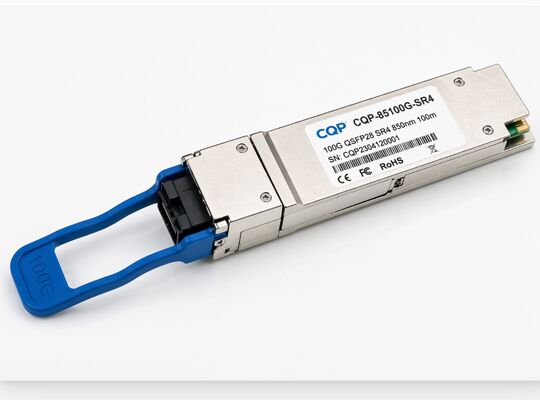

제품 상세 정보:
|
| 제품명: | 광트랜시버 모듈 | 폼 팩터: | QSFP28 |
|---|---|---|---|
| 데이터 속도: | 100Gbps | 파장: | 850nm |
| 거리: | 70m(OM3) / 100m(OM4) | 커넥터: | MPO-12 |
| 섬유 종류: | MMF | 전력 소비: | ≤3.5W |
| 강조하다: | 100G QSFP28 SR4 광 수신기,QSFP28 MPO 멀티 모드 광 광 수신기,데이터 센터용 고속 광 수신기 |
||
|
매개변수
|
사양
|
|---|---|
|
제품 부품 번호
|
CQP-85100G-SR4
|
|
제품 유형
|
QSFP28 광 트랜시버 모듈
|
|
최대 총 데이터 속도
|
103.125Gbps (4 x 25.78125Gbps)
|
|
전송 표준
|
100GBASE-SR4, IEEE 802.3bm
|
|
폼 팩터
|
QSFP28(Quad Small Form-Factor Pluggable 28), SFF-8665 준수
|
|
작동 온도 범위
|
상업용 등급: 0°C ~ 70°C; 산업용 등급(옵션): -40°C ~ 85°C
|
|
보관 온도 범위
|
-40°C ~ 85°C
|
|
전력 소모
|
일반: < 2.5W; 최대: 3.5W
|
|
공급 전압
|
3.3V ± 5%
|
|
핫 플러그 지원
|
예, QSFP28 MSA 준수
|
|
DDM 지원
|
예, 디지털 진단 모니터링(SFF-8472 기준)
|
|
RoHS 준수
|
RoHS-6(무연), EU RoHS 지침 2011/65/EU 준수
|
|
MTBF(평균 고장 간격)
|
≥ 2,000,000시간(25°C 기준)
|
|
매개변수
|
최소
|
일반
|
최대
|
단위
|
|---|---|---|---|---|
|
송신 파장(채널당)
|
840
|
850
|
860
|
nm
|
|
송신 전력(채널당, Tx)
|
-6.5
|
-3.5
|
-1.5
|
dBm
|
|
수신 감도(채널당, Rx)
|
-11.1
|
-9.5
|
--
|
dBm
|
|
수신 과부하(채널당, Rx)
|
--
|
0
|
0.5
|
dBm
|
|
광 커넥터 유형
|
12-채널 MPO/MTP, 수형, 키업/키다운(키업/키업 옵션)
|
|||
|
파이버 유형 지원
|
OM3(50/125μm) 멀티모드 파이버, OM4(50/125μm) 멀티모드 파이버
|
|||
|
링크 길이(OM3 파이버)
|
최대 70미터
|
|||
|
링크 길이(OM4 파이버)
|
최대 100미터
|
|||
|
송신 소스
|
4채널 850nm VCSEL 배열
|
|||
|
수신 감지기
|
4채널 PIN 포토다이오드 배열(TIA 포함)
|
|||
|
매개변수
|
사양
|
단위
|
|---|---|---|
|
채널당 데이터 속도
|
25.78125Gbps(NRZ 변조)
|
Gbps
|
|
송신 차동 출력 진폭
|
800 - 1200
|
mVpp
|
|
수신 차동 입력 감도
|
≥ 100
|
mVpp
|
|
입출력 임피던스
|
100 ± 10
|
Ω
|
|
클럭 지터(Tx)
|
≤ 0.2 UI(rms), ≤ 1.0 UI(pp)
|
UI
|
|
클럭 복구 지터(Rx)
|
≤ 0.1 UI(rms)
|
UI
|
|
디지털 인터페이스
|
I²C(2선식), SFF-8472(DDM용) 준수
|
--
|
|
매개변수
|
사양
|
단위
|
|---|---|---|
|
길이
|
72.4
|
mm
|
|
너비
|
18.3
|
mm
|
|
높이
|
8.5
|
mm
|
|
무게
|
일반: 15; 최대: 20
|
g
|
|
커넥터 극성
|
키업/키다운(표준); 키업/키업(옵션)
|
--
|
|
부품 번호
|
설명
|
작동 온도
|
커넥터 극성
|
|---|---|---|---|
|
CQP-85100G-SR4-C
|
CQP-85100G-SR4 100G QSFP28 SR4 광 트랜시버
|
상업용(0°C ~ 70°C)
|
키업/키다운
|
|
CQP-85100G-SR4-I
|
CQP-85100G-SR4 100G QSFP28 SR4 광 트랜시버
|
산업용(-40°C ~ 85°C)
|
키업/키다운
|
|
CQP-85100G-SR4-C-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 광 트랜시버
|
상업용(0°C ~ 70°C)
|
키업/키업
|
|
CQP-85100G-SR4-I-KU
|
CQP-85100G-SR4 100G QSFP28 SR4 광 트랜시버
|
산업용(-40°C ~ 85°C)
|
키업/키업
|
