제품 상세 정보:
|
| 제품명: | SFP 광 트랜시버 | 부품 번호: | QSFP28-100G-SR4 |
|---|---|---|---|
| 선적: | DHL | 상태: | 새로운 |
| 리드타임: | 2~3일 | 보증: | 1년 |
| 키워드: | QSFP28-100G-SR4 | ||
| 강조하다: | 화웨이 QSFP28 100G SR4 트랜시버,MPO 커넥터와 함께 100G 광 수신기,화웨이 850nm 100m SFP 모듈 |
||

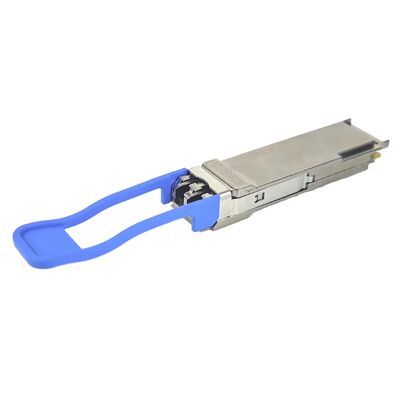

Huawei Compatible QSFP28-100G-SR4는 100 Gigabit Ethernet (100GbE) 네트워크에서 단거리 데이터 전송을 위해 설계된 고성능 핫 플러그 가능한 광 송수신 모듈입니다.고성능 컴퓨팅 (HPC) 클러스터, 및 기업 데이터 센터. 다중 모드 섬유 (MMF) 를 통해 850nm의 명목 파장에 작동합니다.이 모듈은 OM3 섬유를 사용하여 최대 70 미터 또는 OM4 / OM5 인프라를 사용하여 최대 100 미터의 신뢰할 수있는 전송 거리를 제공합니다..
표준 MPO-12 남성 광학 커넥터 인터페이스와 통합 디지털 광학 모니터링 (DOM/DDM) 으로 장착 된 이 트랜시버는 Huawei 스위치, 라우터,및 네트워크 인터페이스 카드 (NIC)그것은 높은 밀도, 낮은 전력 소비 (일반적으로 2.5W 미만), 그리고 현대 광학 상호 연결에 대 한 바위 단단한 신뢰성을 제공합니다.

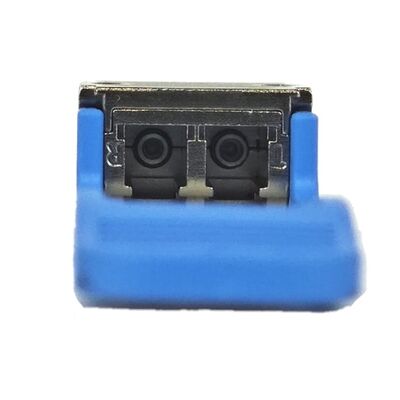

그림 1은 QSFP28-100G-SR4의 전면 패널을 보여줍니다.
화웨이 호환 QSFP28-100G-SR4는 고밀도 단거리 광학 상호 연결 엔지니어링의 정점을 나타냅니다.용어 QSFP28 (Quad Small Form-factor Pluggable 28) 는 100G 데이터 레이트에 최적화된 표준화된 산업 형식 요인을 의미합니다.SR4 지명은 4개의 독립적인 송신 및 수신 채널 (레인) 을 이용한 "단거리" 아키텍처를 나타냅니다.
단일 광섬유 스트랜드를 통해 데이터를 라우팅하는 대신 이 모듈은 총 100 Gbps 스트림을 4개의 별도의 라인으로 나누고 각각의 라인 속도는 25입니다.78125 Gbps NRZ (Non-Return-to-Zero) 변조를 사용하여인터페이스는 12섬유 MPO / MTP 커넥터를 필요로합니다 (특히 전송에 4 레인, 수신에 4 레인, 중앙에 4 섬유를 사용하지 않고),기존 10G/40G 구조에서 100G 파이프라인으로 로컬 네트워크를 마이그레이션하는 최종 하드웨어 선택.
A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)우리 화웨이 호환 트랜시버는 엄격한 하드웨어 검증과 EEPROM 내부 코딩 전문화 과정을 거칩니다.
화웨이 클라우드엔진 시리즈와 같은 고급 스위치에 삽입되면 호스트 시스템은 모듈을 즉시 인식하고 내부 매개 변수 테이블을 완벽하게 읽습니다.그리고 "지원되지 않는 트랜시버" 경고 또는 인터페이스 포트 종료 상태를 유발하지 않고 표준 인터페이스 명령을 채우며.
열관리는 대규모 데이터센터 인프라에 중요한 운영 비용 메트릭입니다.QSFP28-100G-SR4 아키텍처는 매우 효율적인 850nm VCSEL (직선-공간 표면 발광 레이저) 배열과 전문 PIN 광 탐지 칩 세트를 기반으로 설계되었습니다.이것은 트랜시버가 고도로 최적화된 전력 껍질 아래에서 작동하도록 허용하며 전체 작동 열 범위에서 2.5 와트 이하의 전형적인 전력 소모를 유지합니다.직접적으로 냉각 일반 비용의 감소와 전기 운영 비용의 감소 (OpEx) 로 번역됩니다..
실시간 네트워크 유지보수는 광학 물리 계층 변수에 대한 세분화된 가시성을 필요로 합니다.이 모듈은 SFF-8636 업계 협정을 준수하는 표준 DOM (디지털 광적 모니터링) 데이터 피드를 통합합니다.네트워크 기술자는 스위치 CLI를 통해 직접 중요한 실시간 진단 기능을 모니터링 할 수 있습니다.
광전달 (Tx) 채널당 전력 수준
채널별 광적 수신 (Rx) 전력 감도 측정
내부 모듈 작동 온도
레이저 편향 전류 분포
실시간 공급 전압 추적
네트워크 라인 전체에 오류 없는 광 링크 연결을 구축하기 위해서는 트랜시버와 올바른 광섬유 케이블링 사양을 일치시키는 것이 중요합니다.
MPO-12 커넥터: 트랜시버에는 정렬 핀을 포함하는 내부 수컷 MPO-12 광적 용기가 있습니다. 따라서,섬유 패치 케이블은 여성 MPO-12/MTP-12 커넥터 (핀 없이) 로 끝납니다..
유리섬유 등급 및 거리의 스케일링:
OM3 멀티모드 섬유 (MMF) 를 도입하여 최대 70m의 신뢰할 수 있는 100G 전송 거리를 달성합니다.
OM4 또는 OM5 멀티모드 섬유 (MMF) 를 배치하여 최대 100m까지의 완전한 운영 범위를 확보합니다.
광적 극성:표준 100G 병렬 광학 배포는 스위치 A의 전송 (Tx) 포트를 스위치 B의 대응 수신 (Rx) 포트와 올바르게 교차 연결하기 위해 B형 MPO 극성 케이블링이 필요합니다..
QSFP28 모듈을 조심스럽게 방향화하여 통합된 풀-탭 정렬 키가 호스트 화웨이 스위치 포트의 물리적 방향화 슬롯과 정렬됩니다.
기계적 "클릭"을 듣기 전까지 트랜시버를 부드럽게 개방된 포트에 슬라이드하십시오. 단위가 뒷판 케이지에 안전하게 잠겨있는 것을 나타냅니다.
트랜시버 광학 창과 여성 MPO-12 패치 케이블에서 보호용 고무 먼지 캡을 제거합니다. 섬유 스코프로 섬유 끝면을 검사하고 필요한 경우 청소하십시오.
여성 MPO 커넥터의 키를 트랜시버 슬롯에 맞추고 단단히 삽입하십시오.호스트 스위치에 연결 표시 LED는 광학 손떨림 완료 한 순간 안에 단단한 녹색으로 전환해야합니다.
| 스펙트럼 매개 변수 | 상세 한 공학 가치 |
| 형태 요인 | QSFP28 (쿼드 소형 인자 플러거블 28) |
| 데이터 레이트 호환성 | 103.125 Gbps 집계 (4 x 25.78 Gbps NRZ) |
| 파장 스펙트럼 | 850 nm 명목 중심 |
| 광적 송신기 유형 | 850nm VCSEL 배열 |
| 광 수신기 유형 | PIN 광탐지 배열 |
| 최대 섬유 범위 | OM3 MMF에서 70m / OM4 또는 OM5 MMF에서 100m |
| 광 연결 포트 | MPO-12 남성 (MTP-12 호환, 12-섬유) |
| 케이블 매개체 | 멀티 모드 섬유 (MMF) |
| Tx 광전력 (레인당) | -8.4 dBm ~ +2.4 dBm |
| Rx 수신기 감도 (레인당) | -10.3 dBm 이하 (BER 5E-5) |
| 수신기 과부하 천장 | 최대 +2.4 dBm |
| 전원 공급 전압 | 표준 3.3V 전력 레일 |
| 최대 전력 소비 | 최대 작동 부하 2.5W 이하 |
| 디지털 진단 (DOM) | 완전 통합 (SFF-8636을 준수) |
| 작동 온도 범위 | 0°C ~ 70°C (32°F ~ 158°F) 상업용 |
| 프로토콜 및 준수 | QSFP28 MSA, IEEE 802.3bm 100GBASE-SR4, RoHS |
구매 관리자는 100G 캠퍼스 패브릭과 서버 집합을 설계할 때 종종 광학 상호 연결 경로를 평가합니다.아래 제품 매트릭스는 단거리 SR4 모듈에 대한 표준 100G QSFP28 옵션의 성능 특성을 설명합니다.:
| 성능 속성 | QSFP28-100G-SR4 (이 모델) | QSFP28-100G-LR4 | QSFP28-100G-CWDM4 |
| 중형 섬유 | 멀티 모드 섬유 (MMF) | 단일 모드 섬유 (SMF) | 단일 모드 섬유 (SMF) |
| 광학 파장 | 850nm (평행) | 1310nm 대역 (LAN-WDM) | 1271-1331nm (CWDM) |
| 케이블 연결 장치 | MPO-12 (12-섬유) | LC 듀플렉스 (2섬유) | LC 듀플렉스 (2섬유) |
| 최대 작동 범위 | 100m (OM4) / 70m (OM3) | 10 킬로미터 (10,000m) | 2 킬로미터 (2,000m) |
| 전력 봉투 | 2.5W 이하 | 3.5와트 이하 | 3.5와트 이하 |
| 전형적 으로 배치 된 일 | 래크 내부 / 래크 상단에서 잎까지 | 건물 간 / 캠퍼스 코어 | 행간 / 데이터 센터를 통해 |
A: 그렇습니다. Huawei와 호환되는 QSFP28-100G-SR4 모듈은 Huawei의 VRP 소프트웨어 규칙과 일치하도록 특별히 구성된 맞춤형 EEPROM 시스템 코드가 탑재되어 있습니다.이 모듈을 화웨이 스위치 (CloudEngine 6800 또는 8800 시리즈와 같이) 에 배치할 때, 그것은 원시적으로 초기화됩니다. 스위치는 완전히 CLI 통합, 텔레메트리 판독, 오류 없는 동작을 해제 브랜드 원래 모듈과 정확히 등록합니다.
A: 송신기 끝에서 여성 MPO-12 커넥터로 끝나는 멀티모드 파이버 (MMF) 패치 케이블 (OM3, OM4, 또는 OM5 등급 유리) 을 사용해야합니다.우리의 QSFP28 모듈은 내부 남성 정렬 핀을 갖추고 있기 때문에 여성 커넥터가 필요합니다표준 스위치-투-스위치 연결을 위해, 적절한 송신기-접수자 레인 지도를 보장하기 위해 B형 극성 MPO 케이블을 주문하는 것을 확인하십시오.
A: 예. 100GBASE-SR4 표준은 본질적으로 25.78Gbps로 실행되는 4개의 개별 평행 전선에 의존하기 때문에, 당신은 쉽게 브레이크아웃 구성을 실행할 수 있습니다.여성 MPO-12을 4x 듀플렉스 LC 다중 모드 브레이크업 허리네스 케이블에 연결하여, 당신은 신호를 4개의 개별 25G SFP28 SR 포트로 다운스트림 스위치나 네트워크 인터페이스 카드로 이동시킬 수 있습니다.당신은 단지 호스트 스위치 인터페이스 포트에 구성 명령 포트 분할 또는 파업 입력해야합니다.
A: 우리는 이 광학 송신기를 3년 간 첨단 교체 보증으로 업계를 선도합니다.이 기간 내에 모듈이 광학 손상 또는 내부 부품 고장이 발생하는 드문 경우, 우리의 기술 물류 팀은 네트워크 다운타임을 최소화하기 위해 빠른 제품 교환을 조정합니다.호환성 검증을 위해 원격 지원을 제공, DOM 분석 문제 해결, 그리고 브레이크아웃 구성 질문.
A: MPO (Multi-Fiber Push On) 는 이 다섬유 커넥터 유형에 대한 일반화된 국제 산업 표준 이름입니다. MTP®는 US Conec가 소유한 등록 상표 브랜드입니다.엔지니어링을 대표, MPO 커넥터의 프리미엄 버전. MTP 커넥터는 표준 MPO 인터페이스와 완전히 호환되지만 삽입 손실을 줄이고 섬유 얼굴 마모를 최소화하는 기계적 향상 기능이 있습니다.그리고 고밀도 연결 사이클에서 물리적 스프링 안정성을 최적화.
A: 네, 이 모듈은 100% 핫 플러그입니다. 당신은 시스템 종료, 이웃 포트를 방해하지 않고 작동하는 모든 화웨이 스위치 포트에서 트랜시버를 삽입하거나 꺼낼 수 있습니다.또는 시스템 뒷판에 전력 장애를 유발이것은 연결 용량을 확장하거나 계획된 네트워크 다운타임 유지보수 창이 필요없이 생산 시간 동안 하드웨어 구성 요소를 교체 할 수 있습니다.
화웨이 호환형 QSFP28-100G-SR4 광전도체는 100GbE 단거리 애플리케이션을 위해 고성능, 낮은 전력 소모 및 비용 효율성의 예외적인 조합을 제공합니다.프리미엄 850nm 병렬 광학 아키텍처와 통합된 DOM 진단과 진정한 Huawei 시스템 호환성을 맞추어, 이 모듈은 기업 및 데이터 센터 네트워크에 믿을 수 없을 정도로 신뢰할 수 있는 고밀도 광섬유 연결 기반을 제공합니다.
