제품 상세 정보:
|
| 제품명: | PLC 산업 제어 | 부품 번호: | NX-OD5121 |
|---|---|---|---|
| 선적: | DHL | 상태: | 새로운 |
| 리드타임: | 2~3일 | WQR12038HBL: | 1년 |
| 키워드: | NX-OD5121 | ||
| 강조하다: | Omron NX 디지털 출력 모듈,16점 NPN 출력 모듈,NX I/O 시스템 모듈 |
||
NX-OD5121은 Omron의 NX 시리즈 I/O 시스템용으로 설계된 고성능 16점 NPN 디지털 출력 모듈입니다. 포인트당 0.5A의 출력 용량과 내장된 단락 보호 기능을 통해 산업 자동화 장비에 대한 안정적이고 빠른 응답 제어를 제공합니다. 동기 및 프리런 I/O 새로 고침 모드를 모두 지원하여 다양한 제어 시나리오에서 안정적인 작동을 보장합니다.

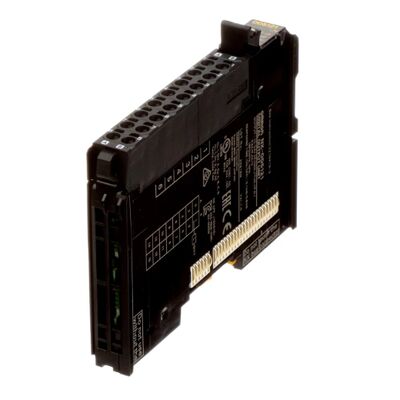

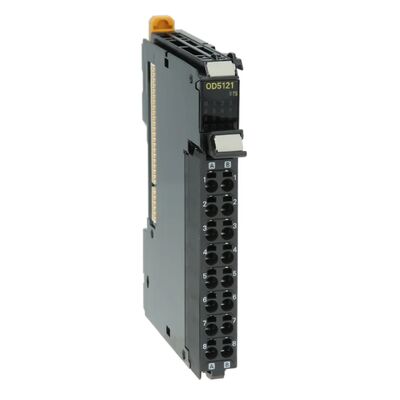

그림 1은 NX-OD5121의 전면 패널을 보여줍니다.
표 1은 빠른 사양을 보여줍니다.
| 항목 | 사양 |
|---|---|
| 모델 | NX-OD5121 |
| 출력 유형 | 16점 NPN 트랜지스터 |
| 정격 전압 | 12-24 VDC |
| 출력 전류 | 포인트당 0.5A, 유닛당 최대 4A |
| 응답 시간 | OFF→ON 0.1ms, ON→OFF 0.8ms |
| 보호 | 단락 보호 |
| 연결 | 푸시인 / 나사 터미널 |
| 치수 | 폭 12mm × 높이 100mm × 깊이 71mm |
| 무게 | 약 87g |
| 매개변수 | 세부 정보 |
|---|---|
| 제품 유형 | 디지털 출력 장치 |
| 시리즈 | NX I/O |
| 출력 수 | 16 |
| 출력 회로 | NPN |
| 정격 부하 전압 | 12-24 VDC |
| 작동 전압 범위 | 10.2-28.8 VDC |
| 포인트당 출력 전류 | 0.5A |
| 총 출력 전류 | 유닛당 최대 4A |
| 누설 전류 | 최대 0.1mA |
| 잔류 전압 | 최대 1.5V |
| 응답 시간 (OFF→ON) | 0.1ms |
| 응답 시간 (ON→OFF) | 0.8ms |
| 절연 | 포토커플러 절연 |
| I/O 새로 고침 | 동기 / 프리런 |
| 표시등 | 출력 상태 LED |
| 절연 전압 | 2300 VAC (1분) |
| 작동 온도 | 0°C ~ +55°C |
| 보관 온도 | -25°C ~ +65°C |
| 진동 저항 | IEC 60068-2-6 준수 |
| 보호 등급 | IP20 |
| 장착 | DIN 레일 |
| 커넥터 | 분리형 I/O 커넥터 |
