제품 상세 정보:
|
| 제품명: | PLC 산업 제어 | 부품 번호: | 6ES7231-5QD32-0XB0 |
|---|---|---|---|
| 선적: | DHL | 상태: | 새로운 |
| 리드타임: | 2~3일 | 보증: | 1년 |
| 키워드: | 6ES7231-5QD32-0XB0 | ||
| 강조하다: | Siemens S7-1200 열전대 입력 모듈,SM 1231 TC 4채널 모듈,PLC 아날로그 입력 모듈 보증 |
||
6ES7231-5QD32-0XB0은 SIMATIC S7-1200 시리즈에 속하는 고성능 아날로그 입력 모듈로, SM 1231 TC라고 명명되었습니다. 이 모듈은 열전대 신호 및 최대 ±80mV의 저전압 밀리볼트 신호를 위한 4개의 아날로그 입력 채널을 제공합니다.
이 모듈은 J, K, T, E, R, S, N, B, C 및 TXK를 포함한 광범위한 열전대 유형을 지원하며, 정밀한 온도 측정을 위해 15비트 + 부호 분해능을 제공합니다. 내장된 냉접점 보상, 와이어 끊김 감지 및 포괄적인 진단 기능을 갖추고 있어 안정적이고 신뢰할 수 있는 작동을 보장합니다.

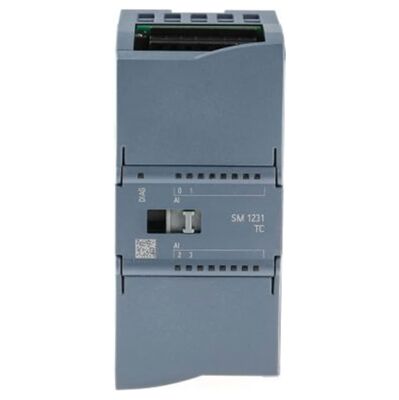

그림 1은 6ES7231-5QD32-0XB0의 전면 패널을 보여줍니다.
표 1은 빠른 사양을 보여줍니다.
| 항목 | 세부 정보 |
|---|---|
| 모델 | 6ES7231-5QD32-0XB0 |
| 유형 | 아날로그 입력 모듈, SM 1231 TC |
| 입력 | 4 AI, 열전대 / ±80 mV |
| 전원 | 24 V DC |
| 분해능 | 15 비트 + 부호 |
| 보호 | IP20 |
| 치수 | 45 × 75 × 100 mm |
| 매개변수 | 사양 |
|---|---|
| 제품군 | SIMATIC S7-1200 |
| 모델 번호 | 6ES7231-5QD32-0XB0 |
| 입력 유형 | 4 × 아날로그 입력 (열전대 / ±80 mV) |
| 열전대 지원 | J, K, T, E, R, S, N, B, C, TXK |
| 입력 전압 범위 | ±80 mV |
| 최대 입력 전압 | ±35 V |
| 분해능 | 15 비트 + 부호 |
| 전원 공급 장치 | 24 V DC |
| 전류 소비량 | 일반 40 mA; 5 V DC에서 최대 80 mA |
| 전력 손실 | 일반 1.5 W |
| 치수 (가로×깊이×높이) | 45 mm × 75 mm × 100 mm |
| 무게 | 약 180 g |
| 작동 온도 | -20 … +60 °C |
| 보호 등급 | IP20 |
| 인증 | CE, cULus, FM, RCM, KC |
| 진단 | 와이어 끊김 감지, 공급 전압 모니터링 |
