제품 상세 정보:
|
| 제품명: | 화상 회의 종점 | 부품 번호: | CS-BRD55P-K9 |
|---|---|---|---|
| 선적: | DHL | 상태: | 새로운 |
| 리드타임: | 2~3일 | 보증: | 1년 |
| 키워드: | CS-BRD55P-K9 | ||
| 강조하다: | 시스코 CS-BRD55P 레이어 3 보드,100GE QSFP28 핫스변이 가능한 보드,시스코 비디오 컨퍼런스 엔드포인트 보드 |
||
Cisco의 CS-BRD55P-K9는 비즈니스 환경에 원활하게 통합되도록 설계된 최첨단 협업 디스플레이 장치입니다. 기업 회의, 교육 기관 및 재택 근무 설정에 이상적인 이 제품은 고품질 화상 회의와 효과적인 팀워크를 보장합니다. Cisco의 고급 기술을 통해 향상된 생산성과 전문적인 커뮤니케이션 경험을 누리십시오.

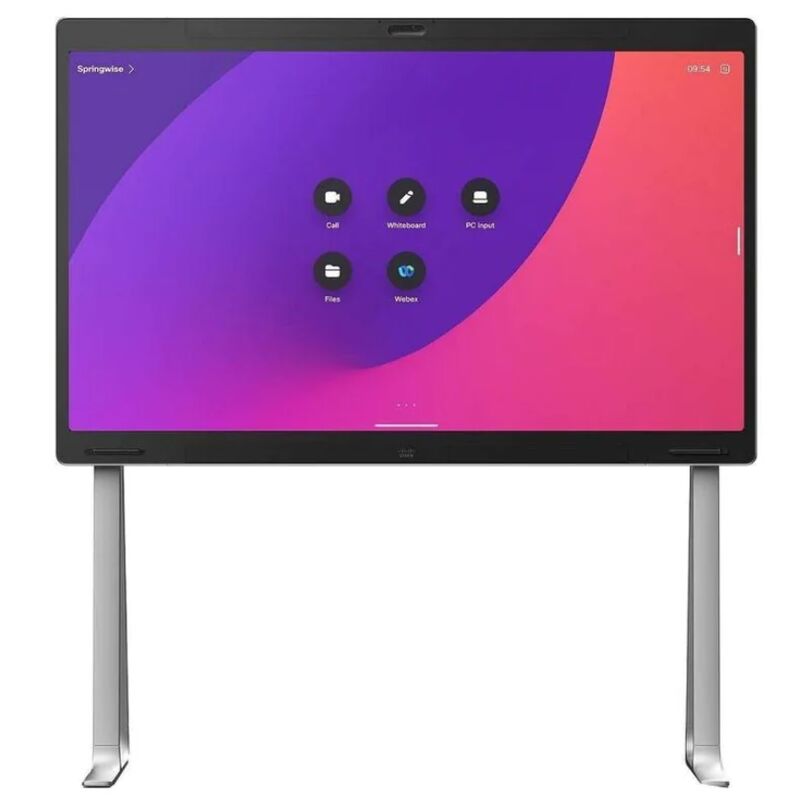

그림 1은 CS-BRD55P-K9의 전면 패널을 보여줍니다.
|
제품군 |
지원되는 플랫폼 |
|
시스코 보드 프로 |
● Webex 활성화 및 연결
● Cisco Unified Communications Manager(UCM) 또는 Cisco Expressway를 통한 기본 등록™(버전 10.5.2 이상(디바이스 팩 포함))
● 타사 H.323 게이트키퍼 및 표준 기반 SIP 프록시
● 비디오 상호 운용성을 통한 타사 화상 회의 플랫폼: Microsoft Teams(CVI, WebRTC), Google Meet(WebRTC), Zoom(SIP, Zoom 회의실 커넥터를 통해).
● Android의 Microsoft Teams 룸(모든 기능을 갖춘 Webex 미팅 및 이벤트에 참여할 수 있는 옵션 포함).
|
| 모델 번호 | 설명 |
| 마이크 확장 | 향상된 오디오 캡처를 위한 외부 마이크. |
| CAM-5X-EXT | 더 넓은 실내 감시를 위한 5배 줌 카메라 확장. |
| 원격 제어 | 편리한 시스템 탐색을 위한 휴대용 리모콘입니다. |
| 모델 | 설명 |
|---|---|
| CS-MIC-TABL20 | Cisco 테이블 마이크 20 |
| CS-AUD-SPKR20 | 시스코 외부 스피커 20 |
| CS-CUST-WALL | Cisco 벽면 장착 키트 |
CS-BRD55P-K9 사양 |
|
|
소프트웨어 호환성 |
● RoomOS 10.11 이상
● Android의 Microsoft Teams 룸
|
|
Cisco Board Pro의 기본 구성 요소 |
● 완전히 통합된 메인 유닛은 다음과 함께 제공됩니다:
◦ 멀티 터치 55인치 또는 75인치 4k LCD 디스플레이 ◦ 2 x 4k 카메라 – 넓은 시야각 및 기본 시야각 ◦ 14요소 2세대 마이크 어레이 ◦ 통합 스피커 및 우퍼 ● 액티브 스타일러스 펜 2개
● 벽걸이 키트(플로어 스탠드 선택 시 벽걸이 키트는 더 이상 포함되지 않음)
● 이더넷 케이블(5미터)
● 주문한 국가에 따른 전원 코드
● 리프팅 핸들
|
|
표시하다 |
55인치/75인치 LCD 모니터 ● 해상도: 4k UHD(3840x2160) /16:9)
● 디스플레이 유형: IPS LCD.
● 디스플레이 크기(인치): 55인치 또는 75인치
● 휘도: 일반 350cd/m2
● 시야각: +/- 89도(모든 방향)
● 색상 수: 10억 7천만(10비트)
● 대비: 1:1000
● 응답 시간: 8ms
|
|
선택적 하드웨어 구성요소 |
● Cisco 테이블 마이크 프로
● Cisco 테이블 마이크(3.5mm 미니 잭)
● Cisco 천장 마이크(3.5mm 미니 잭)
● Cisco 룸 내비게이터
● 네트워크, HDMI 및 프레젠테이션 케이블
● Cisco Active 광 USB-C 케이블, 9m
● 벽걸이용 스탠드, 55인치 버전
● 벽스탠드, 75인치 버전
● 플로어 스탠드, 55인치 버전
● 플로어 스탠드, 75인치 버전
● 플로어 스탠드용 휠 키트, 55인치 버전
● 플로어 스탠드용 휠 키트, 75인치 버전
● 시스코 PTZ 4K 카메라
|
|
사용자 인터페이스 |
● 셀 내 투영 정전식 터치
● 광학적으로 결합된 커버 유리
● 멀티터치
● 액티브 스타일러스 지원
● 스타일러스 핑거 차별화
|
|
대역폭 |
● 동영상 콘텐츠의 대역폭 속도는 최대 20Mbps입니다.
● 768kbps에서 720p30
● 1152kbps에서 720p60
● 1472kbps에서 1080p30
● 2560kbps에서 1080p60
|
|
방화벽 통과 |
● Cisco Expressway 기술
● H.460.18, H.460.19 방화벽 통과
|
|
비디오 표준 |
● H.264 AVC, H.265 HEVC, H.263
|
|
지원되는 해상도 |
● 화면: 4kp60
● 기본 영상: 보조 카메라 연결 시 Full HD 1080p30 및 인코딩 60fps
● Webex 미팅의 기본 비디오(대역폭이 20Mbps로 설정된 경우): 총 4K 픽셀을 디코딩하여 최대 4x 1080p 비디오 스트림 렌더링
● 콘텐츠 공유: 4kp15
|
|
카메라 |
듀얼 4k, 12MP 카메라: ● 자동 최적 시야 및 화자 추적
● 자동 밝기 및 화이트 밸런스
● 5배 수동 줌
● SpeakerTrack을 통한 3배 디지털 줌
● 공평한 참가자 보기를 위한 프레임 카메라 모드 지원
● 미팅존 지원
메인 카메라: ● 수평 시야각 85°, 수직 시야각 64°
● 듀얼 f/1.7-f/2.4 조리개
● 12MP 이미지 센서, 30fps
● 초점 거리: 0.8m ~ 무한대
● 1/2.3인치 CMOS, PDAF 기술
초광각 카메라: ● 수평 시야각 120°, 수직 시야각 90°
● f/2.0 조리개
● 고정 초점
● 12MP 이미지 센서, 30fps
● 1/2.3인치 CMOS
|
|
비디오 입력 |
● USB-C DisplayPort 대체 모드 최대 3840 x 2160p60(4kp60)
● HDMI 2.0 A형 입력은 최대 3840 x 2160p30(4kp30) 형식을 지원합니다.
● HDMI 입력은 HDCP와 호환됩니다.
|
|
비디오 출력 |
● 화면 미러링, 콘텐츠 및 라이브 비디오 표시를 위한 최대 3840 x 2160p60(4kp60)의 HDMI 2.0 유형 A
|
|
무선 공유 |
● Webex 앱(7.5fps에서 최대 3840x2160)
● Cisco Intelligent Proximity 클라이언트(3fps에서 최대 1920 x 1080)
● Miracast(60fps에서 최대 1920 x 1080) – 비라디오 버전에서는 사용할 수 없음 – Board Pro가 이더넷 네트워크에 연결되어 있어야 함
● 애플 에어플레이:
◦ Bluetooth® 검색(무선 버전이 아닌 경우) 및 Bonjour 서비스 검색 ◦ 60fps에서 최대 1920 x 1080의 화면 미러링 ◦ 확장 데스크탑(Mac만 해당) - 60fps에서 최대 1920 x 1080 ◦ 30fps에서 최대 3840 x 2160의 비디오 스트리밍 |
|
회로망 |
● LAN용 이더넷(RJ-45) 100/1000Mbps 1개(외부 네트워크)
● Cisco Room Navigator 및 Cisco PTZ 4K 카메라와 같은 회의실 주변 장치에 대해 15.4W 전력 예산을 지원하는 이더넷(RJ-45) 100/1000Mbps PoE(802.3af) 포트 1개
● Wi-Fi 802.11a/b/g/n/ac(2.4 및 5GHz) - 비라디오 버전에서는 사용할 수 없음
참고: 규정 준수로 인해 제품이 5725MHz – 5875MHz 내에서 제대로 작동하려면 액세스 포인트에서 802.11d를 활성화해야 합니다. 유연한 옵션으로 Wi-Fi 연결을 사용할 수 있습니다. ● IPv4 DHCP(동적 호스트 구성 프로토콜)/정적
● IPv6(정적 및 비상태 주소 자동 구성 모두)
● 네트워크 시간 프로토콜(NTP)
● HTTP(S) 프록시 지원(미디어가 아닌 신호 전달용)
● TLS 프록시 검사 지원
● Cisco 검색 프로토콜(CDP)
● 802.1X 네트워크 인증(암호 또는 X.509 클라이언트 인증서)
● 802.1Q 가상 LAN
● 802.1p(서비스 품질[QoS] 및 서비스 클래스[CoS])
|
|
인코딩 및 디코딩 |
● 동영상 스트림: 풀 HD 1080p30
● 콘텐츠 스트림: 4k 2160p15
● Webex에서 최대 4K 콘텐츠 디코드
|
|
센서 |
● 비디오 장치에 내장된 초음파 기술을 통해 존재 감지 기능을 제공합니다. 실시간 점유율을 추적하고 공간 할당을 지원하는 인원수 지원
● 내장 센서로 일반 소음, 주변 소음, 실내 음향(RT60) 추적
● Room Navigator 제어판에 포함된 온도, 습도 및 공기 질을 측정하는 환경 센서(자세한 내용은 Cisco Room Navigator 데이터시트를 참조하십시오)
|
|
컴패니언 모드 |
● 컴패니언 모드에서는 하나의 Cisco Room Series 장치와 하나의 Board Pro가 IP를 통해 결합된 시스템으로 함께 작동합니다.
● 사용자는 Room Series 장치를 사용하여 회의를 시작하고 디지털 화이트보드용 Board Pro를 사용할 수 있습니다. 공유 콘텐츠는 두 장치 모두에 표시되며 화상 통화 시 화이트보드는 회의실 장치에 자동으로 공유됩니다.
|
|
오디오 표준 |
● G.711, G.722, G.722.1, G.729, AAC-LD 및 Opus
|
|
오디오 기능 |
● 음향 반향 제거(AEC)
● 활성 립 동기화
● AI 기반 소음 제거
● 자동 게인 제어(AGC)
● 빔포밍 마이크
● 잔향 제거
● 전이중
● 전대역 오디오
● 소음 감소
● 공간 오디오
● 초음파 기술
● RoomOS 기기 설정에서 사용할 수 있는 마이크 테스트 기능을 통해 사용자는 사운드 샘플을 녹음하고 재생하여 음성 픽업 품질 및 소음 제거 설정을 테스트할 수 있습니다.
|
|
오디오 입력 |
● 아날로그 마이크 입력 2개
● HDMI 입력 1개
● USB-C 1개
● USB-A 1개
● IP를 통한 오디오용 이더넷 1개 - Cisco Table Microphone Pro 다방향 회의 마이크 최대 3개와 연결 가능. AV 통합자 라이센스*를 통한 추가 마이크 확장으로 Cisco Microphone Pro 장치 최대 8개 또는 AES67을 통한 타사 디지털 마이크 스트림 최대 8개를 지원합니다. 이더넷을 통해 여러 IP 마이크를 연결하려면 PoE 호환 스위치가 필요합니다. CBS250, CBS350 및 C1200.
● Bluetooth ® - 비무선 버전에서는 사용할 수 없음 **
|
|
오디오 출력 |
● 아날로그 라인 출력 1개(스테레오 3.5mm 미니잭)
● USB-C 출력 1개
● USB-A 출력 1개
● IP 및 AES67 오디오 스트림을 통한 오디오용 이더넷 1개
● Bluetooth ® - 비무선 버전에서는 사용할 수 없음 **
|
|
마이크 및 스피커 시스템 |
● 선명한 음성 포착 및 화자 추적을 위한 14요소 빔포밍 마이크 어레이.
참고: 내부 마이크 배열은 중소 규모 회의실 및 협업 공간의 장치에서 최대 4미터(13피트)까지 최적화되어 있습니다. 가장 먼 참가자가 장치에서 4m 이상 떨어진 곳에 앉아 있는 회의실에서는 최상의 오디오 경험을 보장하기 위해 외부 테이블 또는 천장 마이크를 추가하여 오디오 픽업을 확장하는 것이 좋습니다. 실내 음향과 배경 소음 수준도 회의 공간의 음성 픽업 거리와 품질에 영향을 미칩니다. 모범 사례에 대한 지침은 관리 가이드 및 Cisco Project Workplace를 참조하세요. ● 고품질 전대역 드라이버와 별도의 강제 제거 우퍼를 갖춘 다중 채널 라우드스피커 시스템.
● 스피커 시스템 주파수 응답: 75Hz ~ 20kHz[+/- 3dB].
● 최대 출력 음압 레벨: 94dB.
|
|
화자 추적 |
● 정교한 화자 추적을 위한 내장 마이크 어레이.
● 최고의 개요 기능은 회의실에 있는 사람들을 자동으로 감지하고 최상의 그룹 보기를 위해 프레임을 지정합니다. 누군가 말하기 시작하면 시스템은 오디오 삼각 측량을 사용하여 현재 화자를 감지하고 최적의 프레이밍을 선택하여 화자의 최적화되고 눈에 띄는 보기를 표시합니다.
● 원격으로 참여하는 사람들을 위한 최적의 화자 추적 환경을 위해서는 회의실 내 가장 멀리 있는 참가자가 비디오 장치로부터 6미터 이내에 위치하는 것이 좋습니다. 최고의 개요(자동 그룹 프레이밍) 카메라 모드는 Board Pro와의 확장된 거리를 지원합니다.
|
|
발표자 추적 |
● 이더넷 및 HDMI를 통해 Board Pro G2를 Cisco PTZ 4K 카메라 또는 Precision 60 카메라와 연결해야 합니다.
● 카메라는 정의된 구역 내에서 로컬 발표자를 동적으로 따라가며 최적화된 보기를 보장합니다.
● AI 기반 얼굴 및 상체 감지 기능
|
|
USB-C BYOD |
하나의 USB-C 케이블을 통해 연결된 컴퓨터에 다음을 제공하는 기능: ● USB 2.0 C형
● 디스플레이 확장(3840x2160 @60fps)(컴퓨터는 Altmode Display Port를 지원해야 함)
● 지원되는 운영체제의 터치 전달 기능
● 모든 소프트웨어 클라이언트에서 Cisco Board Pro 카메라, 마이크, 스피커를 사용하세요.
● 노트북 충전(최대 60W)
●전원 출력: 20V@3A(60W), 15V@3A(45W), 12V@3A(36W), 9V@3A(27W), 5V@3A(15W)
|
|
비디오 스트림 레이아웃 |
● 포커스, 그리드, 눈에 띄게, 스택 및 오버레이를 포함하여 사용 가능한 Webex 비디오 스트림 레이아웃 및 미팅 기능을 지원합니다.
● Webex 미팅에서 사용할 수 있는 People Focus는 과도한 바닥과 천장 공간을 제거하는 동시에 사람들이 회의실에 앉아 있는 위치에 따라 레이아웃을 최적화하는 지능형 비디오 레이아웃 옵션을 제공하여 미팅의 모든 참가자를 보다 공평하게 볼 수 있도록 합니다.
|
|
언어 지원 |
● 아랍어, 체코어, 덴마크어, 독일어, 미국 영어, 영국 영어, 카탈로니아어, 스페인어, 라틴 아메리카 스페인어, 핀란드어, 프랑스어, 캐나다 프랑스어, 히브리어, 헝가리어, 이탈리아어, 일본어, 한국어, 네덜란드어, 노르웨이어, 폴란드어, 브라질 포르투갈어, 포르투갈어, 러시아어, 스웨덴어, 터키어, 우크라이나어, 중국어(간체), 중국어 번체.
|
|
시스템 관리 |
● 클라우드 배포의 경우 장치는 Control Hub에서 관리되어 시스템 상태, 활성화, 구성, 지표, 작업 공간 통찰력 및 문제 해결에 대한 단일 창을 제공합니다.
● 온프레미스 배포의 경우 Cisco Unified Communications Manager 또는 Expressway를 통한 관리 지원
◦ CUCM(Cisco Unified Communications Manager)에 등록하려면 CUCM 버전 12.5(1) 이상이 필요합니다. ◦ Cisco Expressway에 기본 등록(장치 팩이 포함된 버전 10.5.2 이상) ◦ 웹엑스 ◦ 타사 H.323 게이트키퍼 및 표준 기반 SIP 프록시. |
|
프로토콜 |
● H.323
● SIP
● 웹엑스
● WebRTC
|
|
내장된 암호화 |
● H.323 및 SIP 지점 간
● 표준 기반: H.235 v3 및 고급 암호화 표준(AES-128 또는 256)
● 자동 키 생성 및 교환
● Webex 미팅 및 통화에서 엔드투엔드 암호화 지원
|
|
IPv6 네트워크 지원 |
● H.323 및 SIP 모두에 대한 단일 호출 스택 지원
● DHCP, SSH, HTTP, HTTPS, DNS, DiffServ용 듀얼 스택 IPv4 및 IPv6
● 정적 및 자동 IP 구성, 무상태 주소 자동 구성, DHCPv6 지원
|
|
보안 기능 |
● HTTPS, SSH 프로토콜을 이용한 안전한 관리
● Webex의 통화 및 미팅에 대한 엔드투엔드 암호화
● 모든 백엔드에서 표준 기반 미디어 암호화(SRTP(Secure Real-time Transport Protocol), AES-128-GCM 또는 AES-256-GCM 사용)
● CCMP128 Wi-Fi ® 보안을 갖춘 WPA3 TM 및 WPA3-Enterprise
● Room Navigator 컨트롤러에서 액세스 관리에 대한 비밀번호 보호 가능
● 네트워크 설정 보호
|
|
인증서 관리 |
● 장치에는 Cisco UCM에 대한 보안 온보딩을 위해 CAPF(인증 기관 프록시 기능)에 사용할 수 있는 Cisco 제조 CA에서 서명한 MIC(제조업체 설치 인증서)가 함께 제공됩니다.
● 사용자가 IEEE802.1x, Wi-Fi, HTTPS 서버 및 SIP-TLS와 같은 서비스에 대해 일치하는 개인 키가 있는 인증서를 설치하는 옵션
● 모든 일반 인증서 유형 및 키 크기를 지원합니다. 장치에는 Cisco에서 검사하고 정기적으로 업데이트되는 사전 설치된 CA(인증 기관) 목록이 함께 제공됩니다. 원하는 경우 이 목록에서 인증서를 추가하거나 제거할 수 있습니다. CA 목록은 아웃바운드 HTTPS 및 기타 TLS 연결에 사용됩니다.
|
|
힘 |
● 전기 등급:
◦ Cisco Board Pro 55: 3.0-1.5A 100-240V 50/60Hz, 클래스 I ◦ Cisco Board Pro 75: 4.0-2.0A 100-240V 50/60Hz, 클래스 I ● 네트워크 대기 전력: 일반 8W*
● 대기 전력: 일반 1W*
● 기기에 근무 시간을 설정하면 근무 시간 외에 간판과 같은 기능을 꺼서 전력 소비를 최적화하고 화면 수명을 연장할 수 있습니다. 근무 시간 외에는 방에서 움직임이 감지되더라도 장치가 깨어나지 않습니다.
|
|
작동, 보관, 운송 온도 및 습도 |
● 작동 온도: 주변 온도 0°C~35°C(32°F~95°F)
● 작동 습도: 상대 습도 20% ~ 90%(RH 비응결)
● 보관 및 운송 온도(-20C ~ +60C)
● 보관 및 운송 습도(10% - 90% RH 비응결)
|
|
다지점 지원 |
MultiSite 옵션을 갖춘 5방향 내장형 SIP/H.323 회의 기능 |
|
멀티사이트 기능 |
● 적응형 SIP/H.323 다중 사이트:
◦ 30fps에서 최대 1080의 3방향 해상도와 15fps에서 최대 4K 콘텐츠 ◦ 30fps에서 최대 720의 4방향 해상도와 15fps에서 최대 4K 콘텐츠 ◦ 30fps에서 최대 720의 5방향 해상도와 10fps에서 최대 4K 콘텐츠 ● 전체 개별 오디오 및 동영상 트랜스코딩
● 동일한 회의에서 H.323, SIP, VoIP
● 최대 4Kp15 해상도로 모든 참가자의 프레젠테이션(H.239, BFCP) 지원
● 최고의 인상(자동 연속 표시 레이아웃)
● 어떤 상황에서도 암호화 및 듀얼 스트림
|
|
승인 및 규정 준수 |
●지침 2014/30/EU(EMC 지침) - 클래스 A - 비무선 버전용
●지침 2014/53/EU(무선 장비 지침) - 무선 버전용
●지침 2014/35/EU(저전압 지침) - 비무선 버전용
●지침 2011/65/EU(RoHS)
●지침 2012/19/EU(WEEE)
●NRTL 승인(제품 안전)
●FCC 등록(무선 장비)
●FCC CFR 47 파트 15B(EMC) - 클래스 A
●FCC CFR 47 파트 15C(RF)
●FCC CFR 47 파트 15E(RF
|
|
지속 가능성 |
●제품 구조, 소재, 포장에 적용되는 원형 디자인 원칙
●상자에 들어 있는 폼, 일회용 플라스틱 및 재활용이 불가능한 재료의 양을 줄였습니다.
●수명이 다한 장치 및 오래된 전자 제품에서 발생하는 기계 및 화장품 부품에 PCR(소비자 후 재활용) 플라스틱이 포함되어 있습니다.
●비디오 시스템은 보다 지속 가능하고 의식적으로 선택한 재료로 제조되었으며 제품 수명 주기를 연장하기 위해 쉽게 수리, 개조 및 재활용할 수 있도록 설계되었습니다.
●스마트 에너지 소비 및 근무 시간을 활성화하여 에너지 사용을 최적화하고 터치 스크린의 수명을 연장하는 옵션입니다.
●Control Hub의 Carbon Emission Insights 위젯을 사용하면 배포의 탄소 배출량을 추적하고 최적화할 수 있습니다.
●Cisco의 회수 및 재사용 프로그램을 사용하면 간단하고 안전하며 지속 가능한 프로세스를 통해 사용이 끝난 장치를 무료로 반환할 수 있습니다.
|
