제품 상세 정보:
|
| Model: | N9K-C9316D-GX | Description: | Nexus 9316D Spine switch with 16p 400/100G QSFP-DD |
|---|---|---|---|
| Switching Capacity: | 25.6 Tbps | Forwarding Rate: | 9.5 Bpps |
| Management ports: | 2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+)2 (1 x 10/100/1000BASE-T and 1 x 1-Gbps SFP+) | Layer: | 3 |
| Manageable: | yes | Stackable: | yes |
| Rack Unit: | / | ||
| 강조하다: | Cisco Nexus 9316D 스파인 스위치,400G QSFP-DD 스위치,16포트 고속 이더넷 스위치 |
||
N9K-C9316D-GX는 16p 400/100G QSFP-DD를 가진 Cisco Nexus 9316D Spine 스위치입니다.시스코 넥서스® 9300-GX 스위치는 차세대 고정 시스코 넥서스 9000 시리즈 스위치입니다.. The platform introduces a fully backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps이 플랫폼은 고객에게 투자 보호를 제공하며 매우 유연한 레이어 2와 레이어 3 확장성을 제공합니다.가상화 된 데이터 센터 및 자동화 된 클라우드 환경의 변화하는 요구를 충족시키기 위해 성능.
시스코는 시스코 넥서스 9000 시리즈 스위치에 대해 두 가지 작동 방식을 제공합니다.조직은 시스코 애플리케이션 중심 인프라 (Cisco ACITM) 또는 시스코 넥서스 스위치 환경을 (Cisco NX-OS 모드) 배포할 수 있습니다.시스코 ACI 솔루션은 중앙 자동화 및 정책 기반 애플리케이션 프로파일을 가진 전체적이고 의도 중심의 아키텍처입니다.역동적인 작업 부하를 위한 운송 네트워크이며, 매우 유연한 네트워크 구축을 위해 새로운 혁신과 시간이 검증된 프로토콜을 결합하는 네트워크 조직에 구축되었습니다., 확장 가능하고 탄력적인 구조의 낮은 지연, 높은 대역폭 링크. 이 조직은 가장 까다롭고 유연한 데이터 센터 환경을 지원 할 수있는 네트워크를 제공합니다.

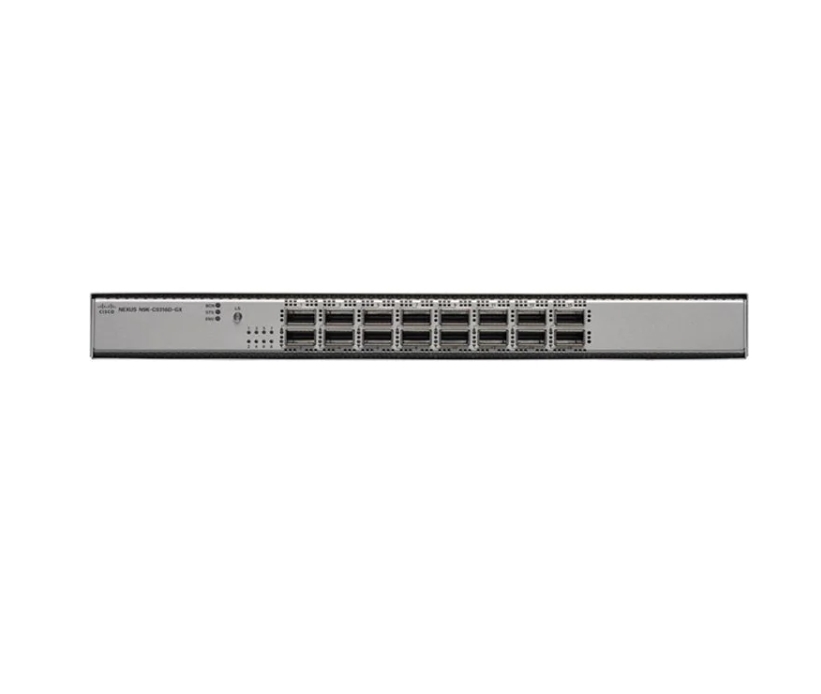

그림 1은 시스코 넥서스 9316D 스위치를 보여줍니다.
테이블 1은 빠른 스펙을 보여줍니다.
| SKU | N9K-C9316D-GX |
| 항구 | 16 x 400/100/40Gbps QSFP-DD 포트 |
| 시스템 메모리 | 16 GB NX-OS, 24 GB ACI |
| 솔리드 스테이트 디스크 (SSD) | 128 GB |
| USB | 1 항구 |
| RS-232 시리즈 콘솔 포트 | 1 |
| 관리항 | 2 (1 x 10/100/1000BASE-T 및 1 x 1-Gbps SFP+) |
| 브로드웰-DE CPU | 4개의 코어 |
| 크기 (H x W x D) | 3.38 x 17.37 x 22.27인치 (8.59 x 44.13 x 56.58cm) |
시스코 ACI 개요
시스코 ACI는 산업을 선도하는 안전하고 개방적이며 포괄적인 소프트웨어 정의 네트워크 (SDN) 솔루션입니다.그리고 인프라 배포와 거버넌스를 가속화하고 애플리케이션 배포 라이프 사이클을 가속화합니다.시스코 ACI는 통합된 하층 및 상층을 통해 정책 기반 자동화를 제공하며, 하이퍼바이저에 무관하며, 가상 머신을 포함한 모든 작업량에 정책 자동화를 확장합니다.물리적인 금속 서버, 컨테이너.
시스코 ACI는 데이터 센터의 민첩성을 가능하게 하는 의도 기반 네트워크 프레임워크를 제공합니다.그것은 정책의 형태로 높은 수준의 비즈니스와 사용자 의도를 캡처하고 네트워크를 동적으로 제공하는데 필요한 네트워크 구성으로 이 의도를 번역합니다., 보안 및 인프라 서비스. 그것은 하드웨어와 소프트웨어와 물리적 및 가상 요소 사이의 긴밀한 통합, 개방형 생태계 모델,그리고 혁신적인 시스코 사용자 정의를 통해 현대 데이터 센터에 대한 독특한 비즈니스 가치를 가능하게 합니다이 독특한 접근법은 네트워크 전체에 공통적이고 정책 기반의 운영 모델을 사용하여 네트워크 운영의 비용과 복잡성을 크게 줄입니다.
시스코의 ACI Anywhere는 포괄적인 솔루션입니다. 한 가지 목적을 가지고, 어떤 하이퍼바이저를 사용해서, 어떤 작업 부하에, 어떤 위치에서, 그리고 어떤 클라우드에서도시스코 ACI Anywhere는 임시 데이터 센터 간의 원활한 연결을 가능하게 하는 기능들을 제공합니다., 원격, 소규모 데이터 센터, 그리고 지리적으로 분산된 여러 데이터 센터를 하나의 정책 패널 오케스트레이션 아래에서 사용할 수 있습니다. 미래에는 이러한 기능이 퍼블릭 클라우드에도 적용될 것입니다.
그림 2는 Cisco ACI 아키텍처 구성 요소를 보여줍니다.
시스코 넥서스 GX 시리즈는 또한 단일 칩 ACI 척추 및 잎 기능을 지원하여 고객이 특정 GX 시리즈 장치를 사용할 수 있도록합니다.완전히 유연한 배포를 위해 ACI 척추 또는 ACI 잎 배포.
표 2에서는 ACI 지원이 나타납니다.
| 항목 | N9K-C9316D-GX | N9K-C93600CD-GX |
| ACI 척추 | 네 | 미래 |
| ACI 잎 | 미래 | 네 |
표 3에는 추천된 액세서리가 있습니다.
| 부문 번호 | 제품 설명 |
| 팬 옵션 | |
| NXA-FAN-35CFM-PI | 넥서스 팬, 넥서스 2000, 3000, 9000 싱글 팬, 35CFM, 포트 사이드 흡입 공기 흐름 |
| NXA-FAN-35CFM-PE | 넥서스 팬, 넥서스 2000, 3000, 9000 단일 팬, 35CFM, 항구 측면 배기가스 공기 흐름 |
| 전원 공급 옵션 | |
| NXA-PAC-1100W-PI2 | 넥서스 AC 1100W PSU 예비 - 포트 사이드 입수 |
| NXA-PAC-1100W-PE2 | 넥서스 AC 1100W PSU 예비 - 포트 사이드 배기가스 |
| NXA-PDC-1100W-PI | 넥서스 1100W 플래티넘 DC PS, 포트 사이드 입수 |
| NXA-PDC-1100W-PE | 넥서스 1100W 플래티넘 DC PS, 포트 사이드 배기 |
| NXA-PHV-1100W-PI | 넥서스 1100W 플래티넘 HV-AC-DC PS, 포트 사이드 입수 |
| NXA-PHV-1100W-PE | 넥서스 1100W 플래티넘 HV-AC-DC PS, 포트 사이드 배기 |
| 부속품 | |
| N9K-C9300-RMK | 넥서스 9000 고정 랙 장착 키트 |
| N9K-C9300-ACK | 넥서스 9000 고정 액세서리 키트 |
표 4에서 비교가 보여집니다.
| 장치 | N9K-C9316D-GX | N9K-C93600CD-GX |
| 항구 |
|
|
| 신체적 |
|
|
| 패킷 버퍼 |
|
|
N9K-C9316D-GX 사양 |
|
| 항구 | ● 16 x 400/100/40Gbps QSFP-DD 포트 |
| 신체적 |
● 시스템 메모리: 16 GB NX-OS, 24 GB ACI ● 솔리드 스테이트 디스크 (SSD): 128 GB ● USB: 1개의 포트 ● RS-232 일련 콘솔 포트: 1 ● 관리 포트: 2개 (1 x 10/100/1000BASE-T 및 1 x 1Gbps SFP+) ● 브로드웰-DE CPU: 4 코어 ● 크기 (H*W*D): 3.38*17.37*22.27인치 (8.59*44.13*56.58 센티미터) |
| 패킷 버퍼 | ● 80 MB 중앙 버퍼 |
| 냉각 |
● 팬: NXA-FAN-35CFM-PI 및 NXA-FAN-35CFM-PE ● 5+1의 부재 ● 항구 쪽 흡입구 또는 항구 쪽 배기가스 공기 흐름 방향 ● 열로 교환 할 수 있다: 예 |
| 힘 |
● AC: ◦ 1100W (W) AC 전원 공급 장치 (최다 2개) ◦ 1+1 부과 80 플러스 플래티넘 등급의 전원 공급 장치 90% 이상의 효율성 (20~100% 부하) ◦ 주파수: 50 ~ 60 Hz (AC) ◦ RoHS 준수: 예 ◦ 뜨거운 교환: 예 ◦ 항구 입수 또는 항구 배기가스 옵션 ◦ 일반적인 전력: 650W (AC) ● DC: ◦ 1100W (W) DC 전원 공급 장치 (최다 2개) ◦ 1+1 부과 80 플러스 플래티넘 등급의 전원 공급 장치 90% 이상의 효율성 (20~100% 부하) ● 고전압 전류 전력: 1200W AC, 930W DC 또는 1200W HVAC/HVDC ◦ 입력 전압: 100 ~ 240V * AC 또는 40 ~ 72V DC (최저 및 최대), 48 ~ 60V DC (명소) |
| 환경 |
● 작동 온도: 32~104°F (0~40°C) ● 작동 하지 않는 (보유) 온도: -40~158°F ● (-40~70°C) ● 습도: 5 내지 85% (비연결) ● 고도: 0~13,123 피트 (0~4000m) |
| IPv4 최장 전식 일치 (LPM) 라이트의 최대 수 | 896,000 |
| IPv4 호스트 항목의 최대 수 | 896,000 |
| MAC 주소 입력의 최대 수 | 256,000 |
| 멀티캐스트 루트 최대 수 | 32,000 |
| 내부 게이트웨이 관리 프로토콜 (IGMP) 스누핑 그룹 수 |
운송: 8000 최대: 32,000 |
| 액세스 제어 목록 (ACL) 항목의 최대 수 |
전속 엔진 조각당: ● 5000명 ● 2000번 출구 ● 최대: 20,000 입구, 8000 출구 |
| 최대 VLAN 수 | 3967 |
| 가상 라우팅 및 전송 (VRF) 인스턴스 수 |
운송: 1000 최대 16명000 |
| ECMP 경로의 최대 수 | 64 |
| 항구 통로의 최대 수 | 512 |
| 항구 채널의 최대 연결 수 | 32 |
| 활성 SPAN 세션의 수 | 4 |
| VLAN 단위 급속한 범주 나무 (RPVST) 인스턴스 중 최대 VLAN 수 | 3967 |
| 핫 스탠드바이 라우터 프로토콜 (HSRP) 그룹의 최대 수 | 490 |
| 다중 스펜딩 트리 (MST) 인스턴스의 최대 수 | 64 |
| 시스코 테트레이션 애널리틱스 플랫폼에 사용되는 흐름 테이블 크기 | 64,000 |
| 네트워크 주소 번역 (NAT) 항목 수 | 1023 |
| 규제 준수 | 제품들은 2004/108/EC 및 2006/95/EC 지침에 따라 CE 표시를 준수해야 합니다. |
| 안전 |
● UL 60950-1 제 2판 ● CAN/CSA-C22.2 제2판 ● EN 60950-1 제2판 ● IEC 60950-1 제2판 ● AS/NZS 60950-1 ● GB4943 |
| EMC: 배출량 |
● 47CFR 15부 (CFR 47) A급 ● AS/NZS CISPR22 A급 ● CISPR22 A급 ● EN55022 A급 ● ICES003 A급 ● VCCI A급 ● EN61000-3-2 ● EN61000-3-3 ● KN22 A급 ● CNS13438 A급 참고: 시스코 넥서스 N9K-C9364C는 모든 구성에서 EMC 방사성 배출 표준을 통과합니다.단 한 가지 예외는 40개 이상의 Cisco 부품 번호 10-3142-02 (또는 10-3142-01) 의 플러그 가능한 광학이 사용되는 경우입니다.. |
| EMC: 면역력 |
● EN55024 ● CISPR24 ● EN300386 ● KN 61000-4 시리즈 |
| RoHS | 제품은 납으로 된 볼 그리드 배열 (BGA) 공과 납을 제외하고 RoHS-6를 준수합니다. 압축식 커넥터 |
