| 모델: | N9k -c92348gc Ｘ | 설명: | Nexus 9200 36포트 40G/100G QSFP28 |
|---|---|---|---|
| 시스템 메모리: | 16 GB | 고체형 디스크 (SSD) 드라이브: | 64 GB |
| 공유 시스템 버퍼: | 30MB | 레이어: | 3 |
| 다루기 쉬운: | 그래요 | 스태커블: | 그래요 |
| 랙 유닛: | / | ||
| 강조하다: | Cisco Nexus 9200 36포트 스위치,40G 100G QSFP28 이더넷 스위치,Cisco Nexus N9K-C9236C 네트워크 스위치 |
||

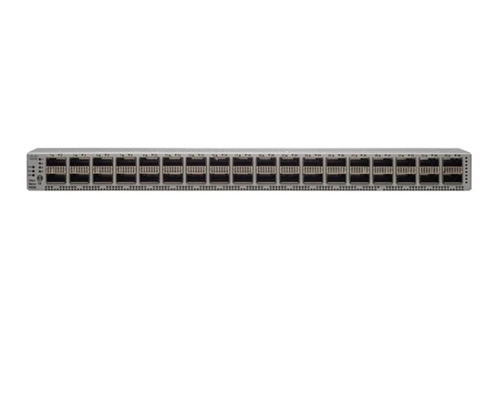

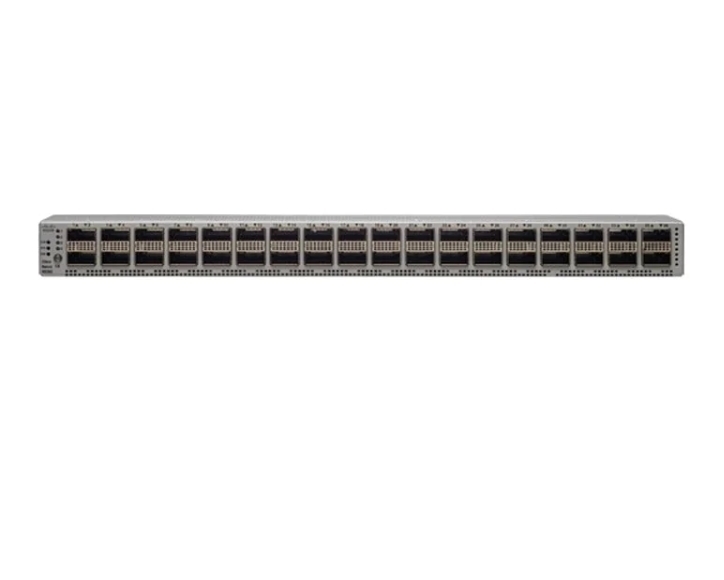

N9K-C9236C는 36p 40G 100G QSFP28을 갖춘 Nexus 9200입니다. 최신 Cisco Cloud Scale 기술을 기반으로 구축된 Cisco Nexus 9200 플랫폼은 엔터프라이즈 및 상업용 애플리케이션, 서비스 제공업체 호스팅 및 클라우드 컴퓨팅 환경을 지원하는 업계 최고의 초고밀도 고정 구성 데이터 센터 스위치로 구성됩니다. 이러한 스위치는 소형 폼 팩터에서 1/10/25/40/50/100-Gbps 연결의 유연한 조합으로 다양한 포트 속도를 지원합니다. 널리 배포된 업계 최고의 Cisco NX-OS 소프트웨어 운영 체제를 사용하는 Cisco Nexus 9200 플랫폼은 서비스 제공업체와 IaaS(Infrastructure-as-a-Service) 및 클라우드 제공업체를 위한 유연성, 이동성 및 확장을 제공하는 프로그래밍 가능한 패브릭을 위해 설계되었습니다. 또한 DevOps 운영 모델 및 도구 세트를 활용하려는 고객을 위해 구성 및 관리를 자동화하는 프로그래밍 가능한 네트워크를 위해 설계되었습니다.
표 1은 간략한 사양을 보여줍니다.
| 제품 코드 | N9K-C9236C |
| 포트 | 36 x 100-Gbps QSFP28 포트 |
| 지원 속도 | 1, 10, 25, 40, 50 및 100Gbps |
| 포트 구성 | 36개의 고정 QSFP28 포트, 각 포트는 1 x 100Gbps, 4 x 10Gbps, 4 x 25Gbps, 1 x 40Gbps 또는 2 x 50Gbps 포트로 개별적으로 구성됩니다. |
| 물리적 치수 (H x W x D) |
1.72 x 17.3 x 22.5인치(4.4 x 43.9 x 57.1cm) |
| 무게 | 18.2lb(8.3kg)(전원 공급 장치 또는 팬 제외) |
Cisco Nexus 9200 플랫폼은 다음과 같은 기능과 이점을 제공합니다.
이 플랫폼은 최대 7.2Tbps 및 5.35bpps 이상의 대역폭으로 모든 포트에서 와이어 속도 레이어 2 및 3 스위칭을 제공합니다.
최대 30MB의 공유 버퍼를 갖춘 이 플랫폼은 확장 가능한 데이터 센터 및 빅 데이터 애플리케이션에 탁월한 선택입니다. 드롭되지 않는 큐에 대한 버퍼 할당을 미세 조정하는 기능은 Nexus 9200을 IP 스토리지 설계에 이상적인 플랫폼으로 만듭니다.
이 플랫폼은 기본 라인 속도 VXLAN 라우팅을 제공합니다.
BGP(Border Gateway Protocol) EVPN(Ethernet Virtual Private Network) 제어 평면은 확장 가능한 멀티테넌시 및 호스트 이동성을 제공합니다(자세한 내용은 MP-BGP EVPN 제어 평면이 있는 VXLAN 네트워크 참조).
64방향 ECMP(Equal-Cost Multipath) 라우팅을 통해 레이어 3 팻 트리 설계를 사용할 수 있습니다. 이 기능을 통해 조직은 네트워크 병목 현상을 방지하고, 복원력을 높이고, 네트워크 중단을 최소화하면서 용량을 추가할 수 있습니다.
패칭은 대부분의 경우 중단 없는 업그레이드를 보장합니다.
스위치는 N+1 중복성을 갖춘 핫 스왑 가능한 PSU(Power-Supply Unit) 및 팬을 사용합니다.
오픈 프로그래밍 가능성은 Puppet, Chef 및 Ansible과 같은 내장된 DevOps 자동화 도구를 지원합니다.
Cisco NX-API는 Cisco Nexus 스위치에서 공통 프로그래밍 방식을 지원합니다.
POAP(Power-on auto-provisioning)를 통해 스위치의 터치리스 부팅 및 구성을 수행하여 프로비저닝 시간을 대폭 줄일 수 있습니다.
온보드 Python 스크립팅 엔진을 통해 데이터 센터에서 자동화 및 원격 작업을 수행할 수 있습니다.
고급 버퍼 모니터링은 포트 및 큐별 실시간 버퍼 사용률을 보고하여 조직에서 트래픽 버스트 및 애플리케이션 트래픽 패턴을 모니터링할 수 있습니다.
BGP, OSPF(Open Shortest Path First), EIGRP(Enhanced Interior Gateway Routing Protocol), RIPv2(Routing Information Protocol Version 2), PIM-SM(Protocol Independent Multicast Sparse Mode), SSM(Source-Specific Multicast) 및 MSDP(Multicast Source Discovery Protocol)를 포함한 완전한 레이어 3 유니캐스트 및 멀티캐스트 라우팅 프로토콜 제품군이 지원됩니다.
세그먼트 라우팅을 통해 네트워크는 RSVP(Resource Reservation Protocol) TE(Traffic Engineering) 없이 MPLS(Multiprotocol Label Switching) 패킷을 전달하고 트래픽 엔지니어링을 수행할 수 있습니다. 네트워크 확장성 및 가상화를 높이기 위한 제어 평면 대안을 제공합니다.
표 2는 지원되는 액세서리를 보여줍니다.
| 모델 | 설명 |
| NXA-PAC-650W-PI | Nexus 9000 650W AC PS, 포트 측면 흡입 |
| NXA-PAC-650W-PE | Nexus 9000 650W AC PS, 포트 측면 배기 |
| NXA-PAC-1200W-PI | Nexus 9000 1200W AC PS, 포트 측면 흡입 |
| NXA-PAC-1200W-PE | Nexus 9000 1200W AC PS, 포트 측면 배기 |
| UCSC-PSU-930WDC | Nexus 9000 930W DC PS, 포트 측면 흡입 |
| UCS-PSU-6332-DC | Nexus 9000 930W DC PS, 포트 측면 배기 |
| N9K-PUV-1200W | Nexus 9300 1200W 범용 전원 공급 장치, 양방향 기류 및 AC/HVDC 지원 |
| N9K-C9300-FAN3 | 2RU 스위치용 Nexus 9K 고정 팬, 포트 측면 흡입 |
| N9K-C9300-FAN3-B | 2RU 스위치용 Nexus 9K 고정 팬, 포트 측면 배기 |
| NXA-FAN-30CFM-F | 1RU 스위치용 Nexus 2K/3K/9K 단일 팬, 포트 측면 배기 기류 |
| NXA-FAN-30CFM-B | 1RU 스위치용 Nexus 2K/3K/9K 단일 팬, 포트 측면 흡입 기류 |
| NXA-FAN-35CFM-PE | Nexus 92300 단일 팬, 포트 측면 배기 기류 |
| NXA-FAN-35CFM-PI | Nexus 92300 단일 팬, 포트 측면 배기 기류 |
| N93-LAN1K9= | Nexus 9200/9300 플랫폼용 전체 OSPF, EIGRP, BGP를 포함한 향상된 L3 |
표 3은 비교를 보여줍니다.
| 제품 코드 | N9K-C92304QC | N9K-C9236C |
| 포트 | 56 x 40-Gbps QSFP+ 및 8 100-Gbps 포트 | 36 x 100-Gbps QSFP28 포트 |
| 지원 속도 | 10, 40 및 100Gbps | 1, 10, 25, 40, 50 및 100Gbps |
| 포트 구성 | 최대 64 x 10-Gbps 포트 브레이크아웃과 8 x 100-Gbps 포트가 있는 56개의 고정 QSFP+ 포트 | 36개의 고정 QSFP28 포트, 각 포트는 1 x 100Gbps, 4 x 10Gbps, 4 x 25Gbps, 1 x 40Gbps 또는 2 x 50Gbps 포트로 개별적으로 구성됩니다. |
N9K-C9236C 사양 |
|
| 포트 | 36 x 100-Gbps QSFP28 포트 |
| 지원 속도 | 1, 10, 25, 40, 50 및 100Gbps |
| 포트 구성 | 36개의 고정 QSFP28 포트, 각 포트는 1 x 100Gbps, 4 x 10Gbps, 4 x 25Gbps, 1 x 40Gbps 또는 2 x 50Gbps 포트로 개별적으로 구성됩니다. |
| 원격 측정 지원 | – |
| CPU | 4 코어 |
| 시스템 메모리 | 16GB |
| SSD(Solid-State Disk) 드라이브 | 64GB |
| 공유 시스템 버퍼 | 30MB |
| 관리 포트 | 3개의 RJ-45 포트 |
| USB 포트 | 1 |
| RS-232 직렬 포트 | 1 |
| 전원 공급 장치(PSU - 최대 2개) | 930W DC, 650W AC 또는 1200W HVAC/DC |
| 일반 전력(AC) | 275W |
| 최대 전력(AC) | 640W |
| 입력 전압(AC) | 100~240V |
| 입력 전압(HVAC) | 200~277V |
| 입력 전압(DC) | –40~–72V DC(최소 및 최대) -48~–60V DC(공칭) |
| 입력 전압(HVDC) | 240~380V |
| 주파수(AC) | 50~60Hz |
| 팬 | 4 |
| 기류 | 포트 측면 흡입 및 배기 |
| MTBF(시간) | 399,300 |
| 물리적(H x W x D) | 1.72 x 17.3 x 22.5인치(4.4 x 43.9 x 57.1cm) |
| 음향 | 58.8dBA 40% 팬 속도, 70% 팬 속도에서 65.3dBA, 100% 팬 속도에서 69.6dB |
| RoHS 규정 준수 | 예 |
| 무게 | 18.2lb(8.3kg)(전원 공급 장치 또는 팬 제외) |
