| 이름: | WS C3560CX 8TC S | 특징 세트: | IP 기반 |
|---|---|---|---|
| 항구: | 8 x 10/100/1000 기가비트 이더넷 | 업링크 인터페이스: | 2 x 1G 구리선 및 2 x 1G SFP |
| 워르라티: | 1년 | 선박: | DHL&페덱스 |
| 추진 대역폭: | 16 그비피스 | RAM: | 512 MB |
| 지불: | TT / 페이팔 | ||
| 강조하다: | 8 포트 컴팩트 스위치,시스코 카탈라이스트 8 포트 컴팩트 스위치 |
||
시스코 카탈리스트 3560-CX 시리즈 WS-3560CX-8TC-S 기가비트 이더넷 관리 스위치는 8 x 기가비트 이더넷 포트, 2 x 기가비트 이더넷 RJ-45 업링크 및 2 x SFP 업링크로 구성됩니다.

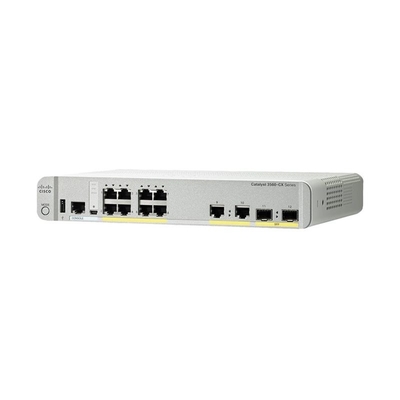

그림 1은 WS-C3560CX-8TC-S의 모습을 보여줍니다.
테이블 1은 빠른 스펙을 보여줍니다.
| 제품 코드 | WS-3560CX-8TC-S |
| 특징 세트 | IP 기반 |
| 업링크 인터페이스 | 2 x 1G 구리 + 2 x 1G SFP |
| 항구 | 8 x 10/100/1000 기가비트 이더넷 |
| 전송 대역폭 | 16Gbps |
| 스위칭 대역폭 (완전 듀플렉스 용량) | 32Gbps |
| RAM | 512 MB |
| 플래시 메모리 | 128 MB |
| 크기 | 40.44 x 26.9 x 21.3cm |
그림 2는 WS-C3560CX-8TC-S의 전면 패널을 보여줍니다.
참고:
| ① | 모드 버튼 | ⑤ | 8 x 10/100/1000 포트 |
| ② | USB 타입 A 포트 | ⑥ | 2 x 1G 구리 |
| ③ | RJ-45 콘솔 포트 | ⑦ | SFP 모듈 슬롯 |
| ④ | USB 미니 타입 B (콘솔) 포트 | ⑧ | 스위치 LED |
· 스위치 LED에는 SYST, STAT, SPEED LED 및 콘솔 LED가 있습니다.
표 2는 세 개의 LED에 대한 설명입니다.
| LED | 색상/포트 모드 | 설명 |
|
SYST (LED 시스템) |
켜 | 시스템이 작동하지 않습니다. |
| 녹색 | 시스템이 정상적으로 작동합니다. | |
| 앰버 | 시스템이 전원을 받고 있지만 제대로 작동하지 않습니다. | |
| STAT | 항구 상태 | 포트 상태입니다. 이것은 기본 모드입니다. |
| 속도 | 포트 속도 | 포트 작동 속도: 10, 100, 또는 1000 Mb/s |
콘솔 LED는 어떤 콘솔 포트가 사용되고 있는지 보여줍니다.
콘솔 포트에 케이블을 연결하면 스위치가 자동으로 콘솔 통신을 위해 해당 포트를 사용합니다. 두 개의 콘솔 케이블을 연결하면 USB 미니 콘솔 포트가 우선 순위를 가지고 있습니다.
표 3에는 콘솔 LED 설명이 있습니다.
| LED | 색상 | 설명 |
| RJ-45 콘솔 포트 | 녹색 |
RJ-45 콘솔 포트가 활성화 됐어요 USB 미니 콘솔 포트 LED가 작동하지 않습니다. |
| 켜 |
항구는 작동하지 않습니다. USB-미니 콘솔 포트가 활성화됐습니다. |
|
| USB 미니 콘솔 포트 | 녹색 |
USB-미니 콘솔 포트가 활성화됐습니다. RJ-45 콘솔 포트 LED가 작동하지 않습니다. |
| 켜 |
항구는 작동하지 않습니다. RJ-45 콘솔 포트가 활성화 됐어요 |
표 4에는 몇 가지 권장 케이블이 있습니다.
| 모델 | 설명 |
| CAB 콘솔 USB | 시스코 CAB-CONSOLE-USB 콘솔 케이블 6 피트 USB 타입 A 및 미니-B |
| CAB-CONSOLE-RJ45 | 시스코 CAB-CONSOLE-RJ45 콘솔 케이블 6ft RJ45 및 DB9F와 함께 |
| 모델 | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| 윗부분 | 2 x 1G 구리 + 2 x 1G SFP | 2 x 1G 구리 + 2 x 1G SFP |
| 항구 | 8 x 10/100/1000 기가비트 이더넷 | 8 x 10/100/1000 기가비트 이더넷 |
| 특징 세트 | IP 기반 | IP 기반 |
|
PoE 출력 포트 |
제1호 | 8 PoE+ |
| 사용 가능한 POE 전력 | 제1호 | 240W |
