| 모델: | N5K-C5548UP-FA | 이더넷 기술: | 10 기가비트 이더넷 |
|---|---|---|---|
| 폼 팩터: | 1RU | 고정된 포트: | 32개의 고정 통합 포트 |
| 전원 공급 장치: | 2 x 750W AC 전원 공급 장치 | 크기: | 1.72 x 17.3 x 29.5인치 |
| 무게: | 35파운드 | 조건: | 봉인한 브랜드 뉴 |
| 보증: | 1년 | 지불: | T/T, 웨스턴 유니온, 페이팔 |
| 운송: | DHL, 페덱스, 업 | ||
| 강조하다: | 시스코 넥서스 5000 시리즈 스위치,N5K-C5548UP-FA 시스코 스위치,시스코 스위치 넥서스 5548UP 차시 |
||

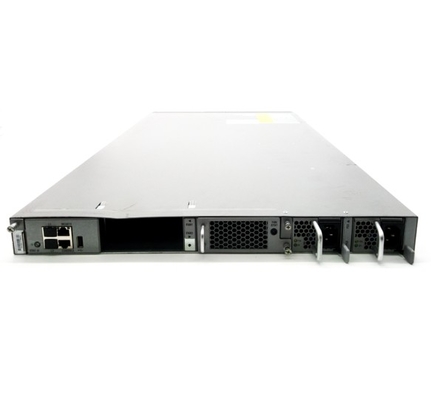

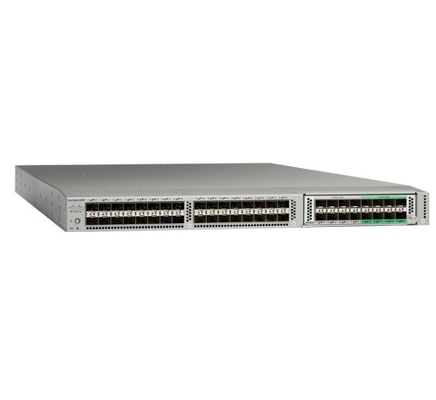

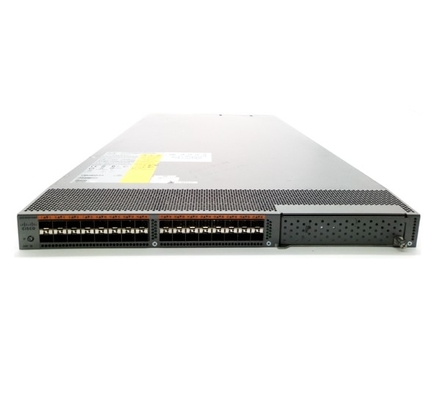

N5K-C5548UP-FA는 Nexus 5548 UP 차시이며, 32 개의 고정 통합 포트, 전면-후방 공기 흐름, 2 750W AC 전원 공급 장치, 팬 트레이, 1 개의 확장 슬롯을 포함합니다. 통합 포트는 전통적인 이더넷을 지원합니다.섬유 채널 (FC), 그리고 이더넷 (FCoE) 을 통한 섬유 채널.
표 2에는N5K-C5548UP-FA
| 분류 | 모델 | 설명 |
|
넥서스 5500 확장 슬롯
|
N55-M16UP | 넥서스 5500 통일 포트 모듈 16p, 예비 |
| 넥서스 5500 L2 및 L3 옵션 | N55-D160L3-V2 | 넥서스 5548 레이어 3 딸 카드, 버전 2 |
|
N5K 송신기와 케이블
|
SFP-H10GB-CU1M | 10GBASE-CU SFP+ 케이블 1미터 |
| SFP-H10GB-ACU7M | 시스코 다이렉트 연결 액티브 광 케이블 SFP+ 커넥터, SFP-H10GB-ACU7M | |
| 면허 | N55-48P-SSK9 | 넥서스 5500 스토리지 라이선스, 48 포트 |
표 3에는 N5K-C5548UP-FA, N5K-C5596UP-FA 및 N5K-C5596T-FA의 비교가 있습니다.
| 제품 코드 | N5K-C5548UP-FA | N5K-C5596UP-FA | N5K-C5596T-FA |
| 형태 요인 | 1RU | 2RU | 2RU |
| 고정 항구 | 32개의 고정된 통일항 | 48 고정 통합 항구 | 32x10GT/16xSFP+ 고정 포트 |
| 전원 공급 장치 | 2 750W AC 전원 공급 장치 | 2 1100W AC 전원 공급 장치 | 2 1100W AC 전원 공급 장치 |
| 팬 모듈 | 2 | 4 | 4 |
| 확장 슬롯 | 1 | 3 | 3 |
| 공기 흐름 | 앞뒤로 | 앞뒤로 | 앞뒤로 |
N5K-C5548UP-FA 사양 |
|
| 성능 |
● 레이어 2 하드웨어 전달 속도 960 Gbps 또는 714.24 mpps; 레이어 3 성능 최대 160 Gbps 또는 240 mpps ● MAC 주소 표 항목: 32,000 ● 10 기가비트 이더넷 인터페이스에서 패킷 크기, 트래픽 패턴 또는 활성화 된 기능에 관계없이 예측 가능하고 일관된 트래픽 지연 시간을 제공하는 낮은 지연 절단 설계 ● 모든 항구 에서 노선비율 교통량 |
| 인터페이스 |
● 1 및 10 기가 비트 이더넷 및 FCoE 또는 8/4/2/1Gbps 네이티브 파이버 채널로 구성 가능한 32 개의 고정 포트; 하나의 확장 모듈을 통해 추가 인터페이스 ● 확장 모듈 ● 16 포트 1 및 10 기가 비트 이더넷 및 FCoE 모듈 ● 8포트 8/4/2/1Gbps 섬유 채널 더하기 8포트 1 및 10 기가비트 이더넷 및 FCoE 모듈 ● 8/4/2/1Gbps 섬유 채널 또는 1 및 10 기가 비트 이더넷 및 FCoE로 구성 가능한 16 개의 포트로 구성된 통합 포트 모듈 ● 4포트 QSFP 확장 모듈 ● 12포트 10G BASE-T 모듈 (Cisco Nexus 5596T만) ● 레이어 3 모듈 (Cisco Nexus 5596UP 및 5596T 만, 시스템 당 하나) ● 레이어 3 딸 카드 (Cisco Nexus 5548P 및 5548UP 만; 시스템 당 하나) ● 시스코 넥서스 2000 시리즈 를 통해 확장 |
| 레이어 2 특징 |
● 레이어 2 스위치 포트 및 VLAN 트렁크 ● IEEE 802.1Q VLAN 캡슐화 ● 최대 4096개의 VLAN를 지원합니다. ● 급속한 VLAN별 스펜닝 트리 플러스 (PVRST+) (IEEE 802.1w 호환) ● 멀티플 스펜딩 트리 프로토콜 (MSTP) (IEEE 802.1s): 64 개 ● 스펜닝 트리 포트 ● 스펜닝 나무 뿌리 보호 ● 스펜닝 트리 브리지 보증 ● 시스코 이더채널 기술 (이더채널당 최대 16개의 포트) ● 시스코 vPC 기술 ● 향상된 vPC는 Cisco Nexus 5000 및 2000 시리즈와 Cisco Nexus 3000 시리즈와 최종 호스트 사이의 vPC를 활성화합니다. ● vPC 구성 동기화 ● 링크 집계 제어 프로토콜 (LACP): IEEE 802.3ad ● 2층, 3층, 4층 정보에 기초한 고급 포트 채널 해시 ● 모든 포트에서 대용량 프레임 (최고 9216 바이트) ● 중지 프레임 (IEEE 802.3x) ● 폭풍 통제 (일방송, 다방송, 방송) ● 개인용 VLAN ● 트렁크 를 통한 개인 VLAN (단절 하고 무관한) ● vPC 및 EtherChannels를 통해 개인 VLAN ● VLAN 재구성 ● Cisco FabricPath ● FabricPath을 이용한 EvPC 및 vPC+ ● 시스코 어댑터 FEX ● 시스코 데이터 센터 VM FEX ● 각 Cisco Nexus 5500 플랫폼에서 최대 24개의 직물 확장자를 지원합니다. |
| 레이어 3 특징 |
● 레이어 3 인터페이스: 시스코 넥서스 5500 플랫폼 인터페이스, 스위치 가상 인터페이스 (SVI), 포트 채널, 서브 인터페이스 및 포트 채널 서브 인터페이스에서 총 4096 항목에 대한 라우팅 포트 ● 최대 8000개의 접두어 및 최대 16000개의 IPv4 및 8000개의 IPv6 호스트 항목을 지원합니다. ● 최대 8000개의 멀티캐스트 루트를 지원합니다. ● 최대 8000개의 IGMP 그룹에 대한 지원 ● 1000개의 VRF 항목에 대한 지원 ● 최대 4096개의 VLAN를 지원합니다. ● 16개 방향 의 동일 비용 다중 경로 (ECMP) ● 1664개의 출입권 및 2048개의 출입권 관리자 목록 (ACL) 항목 ● 라우팅 프로토콜: 정적, 라우팅 정보 프로토콜 버전2 (RIPv2), 향상 된 내부 게이트웨이 라우팅 프로토콜 (EIGRP), 가장 짧은 경로 첫 번째 버전 2 (OSPFv2),그리고 국경 게이트웨이 프로토콜 (BGP) ● IPv6 라우팅 프로토콜: 정적, 오픈 최단 경로 첫 번째 버전 3 (OPFv3), 국경 게이트웨이 프로토콜 (BGPv6), 향상된 내부 게이트웨이 라우팅 프로토콜 (EIGRPv6) ● IPv6 VRF 라이트 ● 핫 스탠드바이 라우터 프로토콜 (HSRP) 과 가상 라우터 리던시 프로토콜 (VRRP) ● ACL: 입력 및 출력 ACL을 일치하도록 레이어 3 및 4 옵션을 가진 라우팅 된 ACL ● 멀티캐스트: 프로토콜 독립 멀티캐스트 버전 2 (PIMv2) 희박 모드, 소스 특정 멀티캐스트 (SSM), 멀티캐스트 소스 발견 프로토콜 (MSDP), 인터넷 그룹 관리 프로토콜 버전 2,그리고 3 (IGMP v2), 그리고 v3), 그리고 멀티캐스트 VLAN 등록 (MVR) ● 가상 루트 전달 (VRF): VRF 라이트 (IP VPN); VRF 인식 한 유니캐스트; BGP, OSPF, RIP 및 VRF 인식 한 멀티캐스트 ● ACL 를 이용 한 유니캐스트 리버스 패스 포워딩 (uRFP); 엄격하고 느슨한 모드 ● 덤보 프레임 지원 (최고 9216 바이트) ● L3 모듈 을 탑재 한 각 Nexus 5500 에 최대 16 개의 직물 확장기 를 지원 한다 ● RFC 896 |
| 질적 안전 |
● 레이어 2 IEEE 802.1p (CoS) ● 포트당 8개의 하드웨어 대기열 ● 포트 단위 QoS 구성 ● 협동 의 신뢰 ● 항구 기반 CoS 할당 ● 모듈형 QoS CLI (MQC) 준수 - IPv4 및 IPv6 ● ACL 기반의 QoS 분류 (2층, 3층, 4층) ● MQC CoS 표시 ● 포트 내 가상 출력 대기열 ● CoS 기반의 출구 대기열 ● 에그레스 가 엄격 한 우선 순위 로 대기 중 ● 에그레스 항구 에 근거 한 스케줄링: 가중 된 라운드 로빈 (WRR) ● 제어 계획 관리 (CoPP) - IPv4 및 IPv6 |
| 안전 |
● 이더넷 및 가상 이더넷 포트에서 입력 ACL (표준 및 확장) ● 표준 및 확장된 레이어 2 ACL: MAC 주소, 프로토콜 유형 등 ● 표준 및 확장된 계층 3 ~ 4 ACL: IPv4 및 IPv6, 인터넷 제어 메시지 프로토콜 (ICMP 및 ICMPv6), TCP, 사용자 데이터그램 프로토콜 (UDP), 등 ● VLAN 기반의 ACL (VACL) ● 포트 기반 ACL (PACL) ● 이름 을 붙인 ACL ● 최적화 된 ACL 분포 ● 가상 터미널 (VTY) 에 있는 ACL ● 관리 인터페이스에서 ACL 로깅 ● 다이내믹 호스트 구성 프로토콜 (DHCP) 스누핑 옵션 82 ● 역동적 주소 해상성 프로토콜 (ARP) 검사 ● IP 소스 보호 ● DHCP 릴레이 ● Cisco CTS (ACS에서 인증 및 정책 다운로드) ● 이더넷 포트 보안 ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| 높은 가용성 기능 |
● 레이어 2용 서비스 소프트웨어 업그레이드 (ISSU) ● 핫-스변이 가능한 현장 교체 가능한 전원 공급 장치, 팬 모듈 및 확장 모듈 ● 1:1 전력 과잉 ● N: 1 팬 모듈 부재 |
| 관리 |
● 10/100/1000-Mbps 관리 또는 콘솔 포트를 사용하여 스위치 관리 ● CLI 기반 콘솔으로 세부적인 오브 밴드 관리를 제공합니다. ● 밴드 내 스위치 관리 ● 시스코 넥서스 2000 시리즈 로커 및 비콘 LED ● 항구 기반 로케이터 및 비콘 LED ● 구성 동기화 ● 모듈 사전 공급 ● 설정 로블백 ● 보안 셸 버전 2 (SSHv2) ● 텔넷 ● AAA ● RBAC 를 이용 한 AAA ● 반지름 ● TACACS+ ● Syslog (8 서버) ● 임베디드 패킷 분석기 ● SNMPv1, v2 및 v3 (IPv4 및 IPv6) ● SNMP MIB 지원 강화 ● XML (NETCONF) 지원 ● 원격 감시 (RMON) ● 관리 트래픽 을 위한 고급 암호화 표준 (AES) ● CLI와 SNMP에 통일된 사용자 이름과 비밀번호 ● 마이크로소프트 챌린지 핸드셰이크 인증 프로토콜 (MS-CHAP) ● 스위치와 RADIUS 서버 사이의 관리에 필요한 디지털 인증서 ● 시스코 디스커버리 프로토콜 버전 1 및 2 ● RBAC ● 물리, 포트 채널, VLAN 및 Fiber Channel 인터페이스에서 스위치 된 포트 분석기 (SPAN) ● 캡슐화 된 원격 SPAN (ERSPAN) ● 인터페이스별로 입력 및 출력 패킷 카운터 ● 네트워크 시간 프로토콜 (NTP) ● 시스코 골드 ● 전체적 인 시작 진단 검사 ● 집 으로 전화 ● 스마트 한 전화 ● 시스코 팩브릭 관리자 ● 시스코 DCNM ● CiscoWorks LAN 관리 솔루션 (LMS) |
| 데이터 센터 브리딩 |
● CEE 및 IEEE를 준수하는 PFC (주위별 Pause 프레임 지원) ● PFC 연결 원격 지원: 3000m ● 중동 및 중동에 적합 한 DCBX 프로토콜 ● CEE 및 IEEE에 적합 한 향상 된 전송 선택 |
| 섬유 채널 및 FCoE 기능 (저장 서비스 라이선스 필요) |
● T11 표준을 준수하는 FCoE (FC-BB-5) ● T11 FCoE 초기화 프로토콜 (FIP) (FC-BB-5) ● FCoE로 구성할 수 있는 모든 10 기가 비트 이더넷 포트 ● SAN 관리와 LAN 관리에서 분리 ● FCP ● 섬유 채널 전달 (FCF) ● 섬유 채널 표준 포트 종류: E, F, NP ● 섬유 채널 향상 된 포트 종류: VE, TE, VF ● F 포트 트렁킹 ● F 포트 채널링 ● FCoE 및 Fiber Channel 목표물의 직접 연결 ● 원본 Fibre Channel 포트 당 최대 240개의 버퍼 크레딧 ● 스위치 당 최대 32개의 VSAN ● 섬유 채널 (SAN) 포트 채널 ● 네이티브 인터롭 모드 1 ● 네이티브 인터롭 모드 2 ● 네이티브 인터롭 모드 3 ● 네이티브 인터롭 모드 4 ● VSAN 트렁킹 ● 직물 장치 관리 인터페이스 (FDMI) ● 섬유 채널 ID (FCID) 의 지속성 ● 분산 장치 별명 서비스 ● 순서대로 배달 ● 항구 추적 ● 시스코 N-포트 가상화 (NPV) 기술 ● N-포트 식별자 가상화 (NPIV) ● 직물 서비스: 이름 서버, 등록 상태 변경 통지 (RSCN), 로그인 서비스, 이름 서버 구역 지정 ● VSAN 가용 직물 서비스 ● 시스코 섬유 서비스 ● 디피-헬만 도전 손수신 인증 프로토콜 (DH-CHAP) 과 섬유 채널 보안 프로토콜 (FC-SP) ● 분산 장치 별명 서비스 ● 호스트-스위치 및 스위치-스위치 FC-SP 인증 ● 직물 최단 경로 먼저 (FSPF) ● 섬유 채널 의 섬유 결합 ● 표준 구역 지정 ● 항구 보안 ● 도메인 및 포트 ● 개선 된 구역 구획 ● SAN 포트 채널 ● 시스코 직물 분석기 ● 섬유 채널 추적 경로 ● 파이버 채널 핑 ● 파이버 채널 디버깅 ● Cisco Fabric Manager 지원 ● 스토리지 매니지먼트 이니셔티브 사양 (SMI-S) ● VPC/EVPC를 통해 SAN에서 부팅 |
| 일반 MIB |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| 계층 3 MIB |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| 유선 채널 MIB |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| 이더넷 MIB |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-버추얼 인터페이스-MIB |
| 구성 MIB |
● ENTITYMIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| MIB 모니터링 |
● DIFFSERV-DSCP-TC ● 알림 로그 MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| 보안 MIB |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● TCP/IP MIB ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| 다양한 MIB |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| 산업 표준 |
● IEEE 802.1D: 스펜닝 트리 프로토콜 ● IEEE 802.1p: CoS 우선 순위 지정 ● IEEE 802.1Q: VLAN 태그 ● IEEE 802.1Qaz: 향상 된 전송 선택 ● IEEE 802.1Qbb: 우선 순위별 휴식 ● IEEE 802.1s: 스펜닝 트리 프로토콜의 여러 VLAN 인스턴스 ● IEEE 802.1w: 스펜닝 트리 프로토콜의 빠른 재구성 ● IEEE 802.3: 이더넷 ● IEEE 802.3ad: 빠른 타이머가 있는 LACP ● IEEE 802.3ae: 10 기가 비트 이더넷 ● SFF 8431 SFP+ CX1 지원 ● RMON ● IEEE 1588-2008: 정밀 시간 프로토콜 (한계 시계) |
| 섬유 채널 표준 |
● FC-PH, 4.3 개정 (ANSI/INCITS 230-1994) ● FC-PH, 개정서 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, 수정 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, 수정 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, 9.4 개정판 (ANSI/INCITS 303-1998) ● FC-PI, 13 개정판 (ANSI/INCITS 352-2002) ● FC-PI-2, 개정 10 (ANSI/INCITS 404-2006) ● FC-PI-4, 수정 7.0 ● FC-FS, 수정 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, 개정 0.91 ● FC-LS, 수정 1.2 ● FC-SW-2, 5.3 개정판 (ANSI/INCITS 355-2001) ● FC-SW-3, 6.6 개정 (ANSI/INCITS 384-2004) ● FC-GS-3, 수정 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, 수정 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, FCoE 에 대한 수정 2.0 ● FCP, 12 개정 (ANSI/INCITS 269-1996) ● FCP-2, 8 개정판 (ANSI/INCITS 350-2003) ● FCP-3, 개정판 4 (ANSI/INCITS 416-2006) ● FC-MI, 개정 1.92 (FL-포트 및 클래스 2를 제외한 INCITS TR-30-2002) ● FC-MI-2, 수정 2.6 (FL-포트 및 클래스 2를 제외한 INCITS TR-39-2005) ● FC-SP, 수정 1.6 ● FC-DA, 개정 3.1 (INCITS TR-36-2004, FL-포트, SB-포트 및 클래스 2를 제외하고) ● 봉사 의 계급: 3급, F급 ● 섬유 채널 표준 포트 종류: E 및 F ● 섬유 채널 향상 된 포트 유형: SD 및 TE |
| 물리적 사양 | |
| SFP+ 광학 |
시스코 넥서스 5500 플랫폼은 10 기가 비트 이더넷 SFP + 구리 Twinax 케이블을 짧은 거리와 SFP + 광학 (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM 및 시스코 넥서스 2000 시리즈 직물 확장 트랜시버 [FET-10G])SFP+는 다른 10 기가비트 이더넷 연결 옵션에 비해 몇 가지 장점을 가지고 있습니다. ● 작은 10 기가 비트 이더넷 형식 인자 ● XENPAK, X2 및 XFP 인터페이스 유형과 광학 상호 운용성 ● 낮은 전력 소모 ● 열 로 교환 할 수 있는 장치 ● 시스코 넥서스 5500 플랫폼 제품은 8Gbps Fiber Channel 호환 SFP+를 지원합니다. 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| 물리적 (높이 x 너비 x 깊이) | 1.72 x 17.3 x 29.5 인치 (4.4 x 43.9 x 74.9 cm) |
| 작동 온도 | 32~104°F (0~40°C) |
| 작동하지 않는 (저장) 온도 | -40~158°F (-40~70°C) |
| 습도 | 5~95% (비연결성) |
| 고도 | 0~10,000피트 (0~3000m) |
| 무게 | 35파운드 (15.88kg) |
