| 모델: | N5K-C5596UP-FA | 폼 팩터: | 2RU |
|---|---|---|---|
| 고정된 포트: | 48개의 고정 통합 포트 | 전원 공급 장치: | 2×1100W AC 전원 공급 장치 |
| 팬 모듈: | 4 | 확장 슬롯: | 3 |
| 크기: | 3.47 x 17.3 x 29.5인치 | 무게: | 47.5파운드 |
| 조건: | 봉인한 브랜드 뉴 | 보증: | 1년 |
| 지불: | T/T, 웨스턴 유니온, 페이팔 | 운송: | DHL, 페덱스, 업 |
| 강조하다: | 2PS 시스코 넥서스 5596UP,시스코 넥서스 5596UP 2RU 차시,N5K-C5596UP-FA 시스코 스위치 |
||

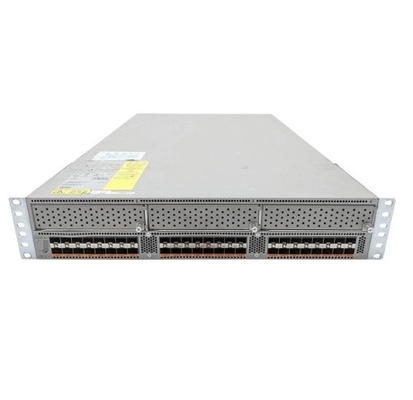

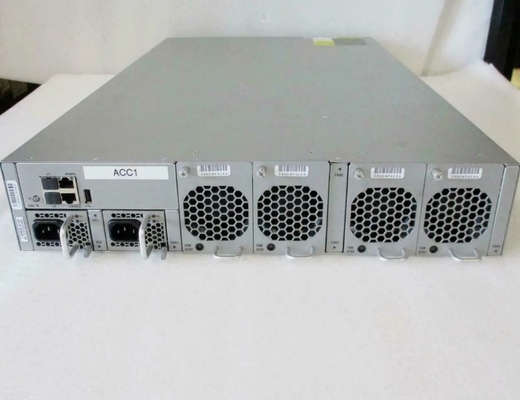

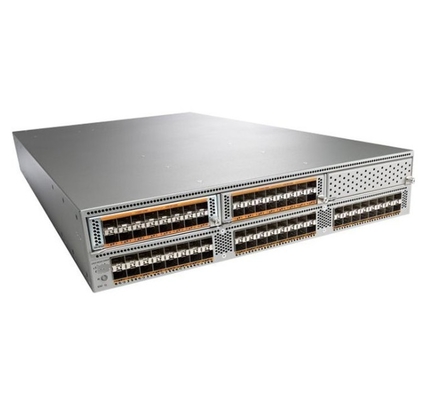

N5K-C5596UP-FA는 고정 통합 포트 48개, 전후방 공기 흐름, 1100W AC 전원 공급 장치 2개, 팬 트레이, 확장 슬롯 3개를 포함하는 Cisco Nexus 5596UP 스위치입니다.
N5K-C5596UP-FA에 권장되는 요소입니다.
| 범주 | 모델 | 설명 |
|
Nexus 5500 확장 슬롯
|
N55-M16UP | Nexus 5500 통합 포트 모듈 16p, 예비 |
| N55-D160L3-V2 | Nexus 5596 Layer 3 확장 모듈, 버전 2 | |
|
N5K 트랜시버 및 케이블
|
SFP-H10GB-CU1M | 10GBASE-CU SFP+ 케이블 1미터 |
| SFP-H10GB-ACU7M | SFP+ 커넥터가 있는 Cisco 직접 연결 활성 광 케이블, SFP-H10GB-ACU7M | |
| 특허 | N55-48P-SSK9 | Nexus 5500 스토리지 라이센스, 48포트 |
N5K-C5596UP-FA, N5K-C5596T-FA 및 N5K-C5548UP-FA의 비교.
| 제품 코드 | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| 폼 팩터 | 2RU | 2RU | 1RU |
| 고정 포트 | 48개의 고정 통합 포트 | 32x10GT/16xSFP+ 고정 포트 | 32개의 고정 통합 포트 |
| 전원 공급 장치 | 1100W AC 전원 공급 장치 2개 | 1100W AC 전원 공급 장치 2개 | 750W AC 전원 공급 장치 2개 |
| 팬 모듈 | 4 | 4 | 2 |
| 확장 슬롯 | 3 | 3 | 1 |
| 기류 | 앞에서 뒤로 | 뒤에서 앞으로 | 앞에서 뒤로 |
N5K-C5596UP-FA 사양 |
|
| 성능 |
● 1920Gbps 또는 1428mpps의 레이어 2 하드웨어 포워딩; 최대 160Gbps 또는 240mpps의 레이어 3 성능 ● MAC 주소 테이블 항목: 32,000 ● 패킷 크기, 트래픽 패턴 또는 10기가비트 이더넷 인터페이스에서 활성화된 기능에 관계없이 예측 가능하고 일관된 트래픽 대기 시간을 제공하는 저지연 컷스루 설계 ● 모든 포트의 회선 속도 트래픽 처리량 |
| 인터페이스 |
● 1 및 10기가비트 이더넷과 FCoE 또는 8/4/2/1Gbps 기본 파이버 채널로 구성 가능한 고정 포트 48개; 최대 3개의 확장 모듈을 통한 추가 인터페이스 ● 확장 모듈 ● 16포트 1 및 10기가비트 이더넷 및 FCoE 모듈 ● 8포트 8/4/2/1Gbps 파이버 채널과 8포트 1 및 10기가비트 이더넷 및 FCoE 모듈 ● 8/4/2/1Gbps 파이버 채널 또는 1 및 10기가비트 이더넷 및 FCoE로 구성 가능한 16개 포트로 구성된 통합 포트 모듈 ● 4포트 QSFP 확장 모듈 ● 12포트 10G BASE-T 모듈(Cisco Nexus 5596T만 해당) ● 레이어 3 모듈(Cisco Nexus 5596UP 및 5596T만 해당, 시스템당 1개) ● 레이어 3 도터 카드(Cisco Nexus 5548P 및 5548UP만 해당, 시스템당 1개) ● Cisco Nexus 2000 시리즈를 통한 확장 |
| 레이어 2 기능 |
● 레이어 2 스위치 포트 및 VLAN 트렁크 ● IEEE 802.1Q VLAN 캡슐화 ● 최대 4096개의 VLAN 지원 ● Rapid Per-VLAN Spanning Tree Plus(PVRST+)(IEEE 802.1w 호환) ● 다중 스패닝 트리 프로토콜(MSTP)(IEEE 802.1s): 인스턴스 64개 ● 스패닝 트리 PortFast ● 스패닝 트리 루트 가드 ● 스패닝 트리 브리지 보증 ● Cisco EtherChannel 기술(EtherChannel당 최대 16개 포트) ● Cisco vPC 기술 ● 향상된 vPC를 통해 Cisco Nexus 5000과 2000 시리즈 사이는 물론 Cisco Nexus 3000 시리즈와 최종 호스트 사이에도 vPC가 가능합니다. ● vPC 구성 동기화 ● LACP(링크 집합 제어 프로토콜): IEEE 802.3ad ● 레이어 2, 3, 4 정보를 기반으로 한 고급 포트 채널 해싱 ● 모든 포트의 점보 프레임(최대 9216바이트) ● 일시중지 프레임(IEEE 802.3x) ● 스톰 제어(유니캐스트, 멀티캐스트, 브로드캐스트) ● 사설 VLAN ● 트렁크를 통한 사설 VLAN(격리 및 무차별) ● vPC 및 EtherChannel을 통한 사설 VLAN ● VLAN 재매핑 ● Cisco FabricPath ● FabricPath를 사용하는 EvPC 및 vPC+ ● 시스코 어댑터 FEX ● Cisco 데이터 센터 VM FEX ● 각 Cisco Nexus 5500 플랫폼에서 최대 24개의 패브릭 확장기 지원 |
| 레이어 3 기능 |
● 레이어 3 인터페이스: Cisco Nexus 5500 플랫폼 인터페이스의 라우팅된 포트, SVI(스위치 가상 인터페이스), 포트 채널, 하위 인터페이스 및 포트 채널 하위 인터페이스(총 4096개 항목) ● 최대 8000개의 접두사, 최대 16000개의 IPv4 및 8000개의 IPv6 호스트 항목 지원 ● 최대 8000개의 멀티캐스트 경로 지원 ● 최대 8000개의 IGMP 그룹 지원 ● 1000개의 VRF 항목 지원 ● 최대 4096개의 VLAN 지원 ● 16방향 동일 비용 다중 경로(ECMP) ● 1664 수신 및 2048 송신 액세스 제어 목록(ACL) 항목 ● 라우팅 프로토콜: 정적 RIPv2(Routing Information Protocol Version2), EIGRP(Enhanced Interior Gateway Routing Protocol), OSPFv2(Open Shortest Path First Version 2) 및 BGP(Border Gateway Protocol) ● IPv6 라우팅 프로토콜: 정적 개방형 OPFv3(Open Shortest Path First Version 3), BGPv6(Border Gateway Protocol), EIGRPv6(Enhanced Interior Gateway Routing Protocol) ● IPv6 VRF 라이트 ● HSRP(Hot-Standby Router Protocol) 및 VRRP(Virtual Router Redundancy Protocol) ● ACL: 수신 및 송신 ACL을 일치시키기 위한 레이어 3 및 4 옵션이 있는 라우팅된 ACL ● 멀티캐스트: PIMv2(Protocol Independent Multicast 버전 2) 스파스 모드, SSM(소스 특정 멀티캐스트), MSDP(멀티캐스트 소스 검색 프로토콜), IGMP v2 및 v3(인터넷 그룹 관리 프로토콜 버전 2 및 3), 멀티캐스트 VLAN 등록 (MVR) ● VRF(가상 경로 전달): VRF-lite(IP VPN); VRF 인식 유니캐스트; BGP, OSPF, RIP 및 VRF 인식 멀티캐스트 ● ACL을 사용한 uRFP(유니캐스트 역방향 경로 전달); 엄격 모드와 느슨한 모드 ● 점보 프레임 지원(최대 9216바이트) ● L3 모듈이 포함된 각 Nexus 5500에서 최대 16개의 패브릭 확장기 지원 ● RFC 896 |
| QoS |
● 레이어 2 IEEE 802.1p(CoS) ● 포트당 하드웨어 대기열 8개 ● 포트별 QoS 구성 ● CoS 신뢰 ● 포트 기반 CoS 할당 ● 모듈형 QoS CLI(MQC) 규정 준수 - IPv4 및 IPv6 ● ACL 기반 QoS 분류(레이어 2, 3, 4) ● MQC CoS 마킹 ● 포트별 가상 출력 큐잉 ● CoS 기반 송신 대기열 ● 송신 엄격한 우선순위 대기열 ● 송신 포트 기반 스케줄링: WRR(Weighted Round-Robin) ● CoPP(제어 계획 정책) - IPv4 및 IPv6 |
| 보안 |
● 이더넷 및 가상 이더넷 포트의 수신 ACL(표준 및 확장) ● 표준 및 확장 레이어 2 ACL: MAC 주소, 프로토콜 유형 등 ● 표준 및 확장 레이어 3~4 ACL: IPv4 및 IPv6, 인터넷 제어 메시지 프로토콜(ICMP 및 ICMPv6), TCP, 사용자 데이터그램 프로토콜(UDP) 등 ● VLAN 기반 ACL(VACL) ● 포트 기반 ACL(PACL) ● 명명된 ACL ● 최적화된 ACL 배포 ● 가상 터미널(VTY)의 ACL ● 관리 인터페이스의 ACL 로깅 ● 옵션 82를 사용한 DHCP(동적 호스트 구성 프로토콜) 스누핑 ● 동적 주소 확인 프로토콜(ARP) 검사 ● IP 소스 가드 ● DHCP 릴레이 ● Cisco CTS(ACS에서 인증 및 정책 다운로드) ● 이더넷 포트 보안 ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| 고가용성 기능 |
● 레이어 2용 ISSU(In-Service Software Upgrade) ● 핫스왑이 가능한 현장 교체 가능한 전원 공급 장치, 팬 모듈 및 확장 모듈 ● 1:1 전원 이중화 ● N:1 팬 모듈 이중화 |
| 관리 |
● 10/100/1000Mbps 관리 또는 콘솔 포트를 사용한 스위치 관리 ● 세부적인 대역외 관리를 제공하는 CLI 기반 콘솔 ● 대역 내 스위치 관리 ● Cisco Nexus 2000 시리즈의 로케이터 및 비콘 LED ● 포트 기반 로케이터 및 비콘 LED ● 구성 동기화 ● 모듈 사전 프로비저닝 ● 구성 롤백 ● Secure Shell 버전 2(SSHv2) ● 텔넷 ● AAA ● AAA(RBAC 포함) ● 반경 ● TACACS+ ● Syslog(서버 8개) ● 내장형 패킷 분석기 ● SNMPv1, v2, v3(IPv4 및 IPv6) ● 향상된 SNMP MIB 지원 ● XML(NETCONF) 지원 ● 원격 모니터링(RMON) ● 관리 트래픽을 위한 AES(고급 암호화 표준) ● CLI와 SNMP 전반에 걸쳐 사용자 이름과 비밀번호가 통합되었습니다. ● MS-CHAP(Microsoft Challenge Handshake 인증 프로토콜) ● 스위치와 RADIUS 서버 간 관리를 위한 디지털 인증서 ● Cisco Discovery Protocol 버전 1 및 2 ● RBAC ● 물리적, 포트 채널, VLAN 및 파이버 채널 인터페이스의 SPAN(스위치 포트 분석기) ● 캡슐화된 원격 SPAN(ERSPAN) ● 인터페이스당 수신 및 송신 패킷 카운터 ● 네트워크 시간 프로토콜(NTP) ● 시스코 골드 ● 종합적인 부팅 진단 테스트 ● 집에 전화하기 ● 스마트 콜홈 ● Cisco 패브릭 관리자 ● 시스코 DCNM ● CiscoWorks LAN 관리 솔루션(LMS) |
| 데이터 센터 브리징 |
● CEE 및 IEEE 규격 PFC(우선순위별 일시정지 프레임 지원) ● PFC 링크 거리 지원: 3000m ● CEE 규격 DCBX 프로토콜 ● CEE 및 IEEE 준수 향상된 전송 선택 |
| 파이버 채널 및 FCoE 기능(스토리지 서비스 라이센스 필요) |
● T11 표준 준수 FCoE(FC-BB-5) ● T11 FIP(FCoE 초기화 프로토콜)(FC-BB-5) ● FCoE로 구성 가능한 모든 10기가비트 이더넷 포트 ● LAN 관리와 별도의 SAN 관리 ● FCP ● 파이버 채널 포워딩(FCF) ● Fibre Channel 표준 포트 유형: E, F, NP ● 파이버 채널 강화 포트 유형: VE, TE, VF ● F-포트 트렁킹 ● F-포트 채널링 ● FCoE 및 Fibre Channel 대상 직접 연결 ● 기본 파이버 채널 포트당 최대 240개의 버퍼 크레딧 ● 스위치당 최대 32개의 VSAN ● 파이버 채널(SAN) 포트 채널 ● 기본 상호 운용성 모드 1 ● 기본 상호 운용성 모드 2 ● 기본 상호 운용성 모드 3 ● 기본 상호 운용성 모드 4 ● Virtual SAN 트렁킹 ● FDMI(패브릭 장치 관리 인터페이스) ● FCID(파이버 채널 ID) 지속성 ● 분산 장치 별칭 서비스 ● 주문 배송 ● 포트 추적 ● Cisco N-포트 가상화(NPV) 기술 ● N-포트 식별자 가상화(NPIV) ● 패브릭 서비스: 네임서버, 등록된 상태 변경 알림(RSCN), 로그인 서비스, 네임서버 구역화 ● VSAN별 패브릭 서비스 ● Cisco 패브릭 서비스 ● DH-CHAP(Diffie-Hellman Challenge Handshake 인증 프로토콜) 및 FC-SP(파이버 채널 보안 프로토콜) ● 분산 장치 별칭 서비스 ● 호스트-스위치 및 스위치-스위치 FC-SP 인증 ● FSPF(패브릭 최단 경로 우선) ● Fibre Channel용 패브릭 바인딩 ● 표준 구역화 ● 포트 보안 ● 도메인 및 포트 ● 향상된 구역 지정 ● SAN 포트 채널 ● Cisco 패브릭 분석기 ● 파이버 채널 추적 경로 ● 파이버 채널 핑 ● 파이버 채널 디버깅 ● Cisco 패브릭 관리자 지원 ● SMI-S(스토리지 관리 이니셔티브 사양) ● VPC/EVPC를 통해 SAN에서 부팅 |
| 일반 MIB |
● SNMPv2-SMI ● 시스코-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● 시스코-TC ● SNMPv2-MIB ● SNMP-커뮤니티-MIB ● SNMP-프레임워크-MIB ● SNMP-알림-MIB ● SNMP-대상-MIB ● SNMP-사용자 기반-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| 레이어 3 MIB |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| 파이버 채널 MIB |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-포트-채널-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● 파이버 채널-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| 이더넷 MIB |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-가상-인터페이스-MIB |
| 구성 MIB |
● 엔터티-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-Control-MIB ● CISCO-엔티티-센서-MIB ● CISCO-FLASH-MIB ● CISCO-시스템-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-확장-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-이미지-업그레이드-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| MIB 모니터링 |
● DIFFSERV-DSCP-TC ● 알림-로그-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| 보안 MIB |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● TCP/IP MIB ● INET-주소-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| 기타 MIB |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-Control-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| 산업 표준 |
● IEEE 802.1D: 스패닝 트리 프로토콜 ● IEEE 802.1p: CoS 우선순위 지정 ● IEEE 802.1Q: VLAN 태깅 ● IEEE 802.1Qaz: 향상된 전송 선택 ● IEEE 802.1Qbb: 우선순위별 일시중지 ● IEEE 802.1s: 스패닝 트리 프로토콜의 다중 VLAN 인스턴스 ● IEEE 802.1w: 스패닝 트리 프로토콜의 신속한 재구성 ● IEEE 802.3: 이더넷 ● IEEE 802.3ad: 빠른 타이머가 있는 LACP ● IEEE 802.3ae: 10기가비트 이더넷 ● SFF 8431 SFP+ CX1 지원 ● RMON ● IEEE 1588-2008: 정밀 시간 프로토콜(경계 시계) |
| 파이버 채널 표준 |
● FC-PH, 개정판 4.3(ANSI/INCITS 230-1994) ● FC-PH, 수정안 1(ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, 수정안 2(ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, 개정판 7.4(ANSI/INCITS 297-1997) ● FC-PH-3, 개정판 9.4(ANSI/INCITS 303-1998) ● FC-PI, 개정 13(ANSI/INCITS 352-2002) ● FC-PI-2, 개정판 10(ANSI/INCITS 404-2006) ● FC-PI-4, 개정판 7.0 ● FC-FS, 개정판 1.9(ANSI/INCITS 373-2003) ● FC-FS-2, 개정판 0.91 ● FC-LS, 개정판 1.2 ● FC-SW-2, 개정판 5.3(ANSI/INCITS 355-2001) ● FC-SW-3, 개정판 6.6(ANSI/INCITS 384-2004) ● FC-GS-3, 개정판 7.01(ANSI/INCITS 348-2001) ● FC-GS-4, 개정판 7.91(ANSI/INCITS 387-2004) ● FCoE용 FC-BB-5, 개정판 2.0 ● FCP, 개정 12(ANSI/INCITS 269-1996) ● FCP-2, 개정 8(ANSI/INCITS 350-2003) ● FCP-3, 개정 4(ANSI/INCITS 416-2006) ● FC-MI, 개정판 1.92(INCITS TR-30-2002, FL 포트 및 클래스 2 제외) ● FC-MI-2, 개정판 2.6(INCITS TR-39-2005, FL 포트 및 클래스 2 제외) ● FC-SP, 개정판 1.6 ● FC-DA, 개정판 3.1(INCITS TR-36-2004, FL 포트, SB 포트 및 클래스 2 제외) ● 서비스 등급: 클래스 3, 클래스 F ● Fibre Channel 표준 포트 유형: E 및 F ● 파이버 채널 강화 포트 유형: SD 및 TE |
| 물리적 사양 | |
| SFP+ 광학 |
Cisco Nexus 5500 플랫폼은 단거리 및 SFP+ 광학용 10기가비트 이더넷 SFP+ 구리 Twinax 케이블(10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM 및 Cisco Nexus 2000 시리즈 패브릭 확장 트랜시버[FET-10G])을 지원합니다. 더 먼 거리를 위해. SFP+는 다른 10기가비트 이더넷 연결 옵션에 비해 몇 가지 장점이 있습니다. ● 소형 10기가비트 이더넷 폼 팩터 ● XENPAK, X2, XFP 인터페이스 유형과의 광학적 상호 운용성 ● 낮은 소비전력 ● 핫스왑 가능한 기기 ● Cisco Nexus 5500 플랫폼 제품은 기본 파이버 채널 연결 옵션을 위해 8Gbps 파이버 채널 호환 SFP+를 지원합니다. 8Gbps 파이버 채널 호환 단거리 및 10km 장거리 SFP 트랜시버 모듈은 8/4/2Gbps에서 작동하며 확장 모듈 및 통합 포트의 8Gbps 지원 기본 파이버 채널 포트에서 지원됩니다. |
| 물리적(높이 x 너비 x 깊이) | 3.47 x 17.3 x 29.5인치(8.8 x 43.9 x 74.9cm) |
| 작동 온도 | 0~40°C(32~104°F) |
| 비작동(보관) 온도 | -40~70°C(-40~158°F) |
| 습기 | 5~95%(비응결) |
| 고도 | 0~3,000m(0~10,000피트) |
| 무게 | 21.55kg(47.5파운드) |
