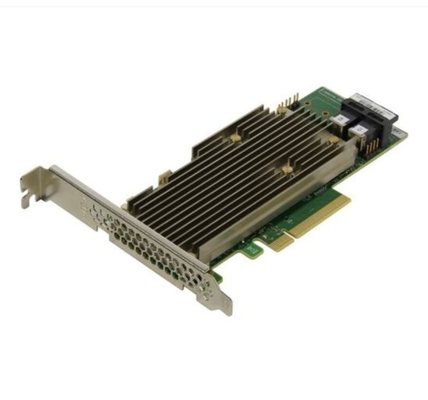

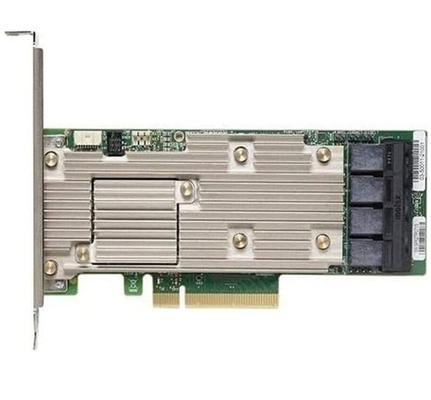

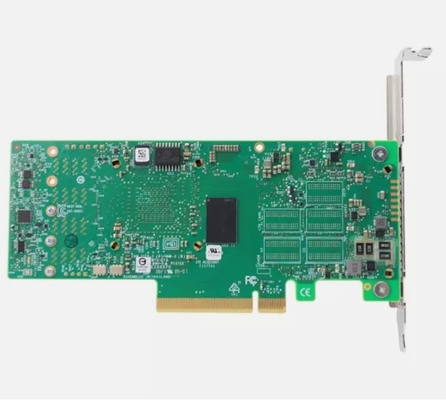

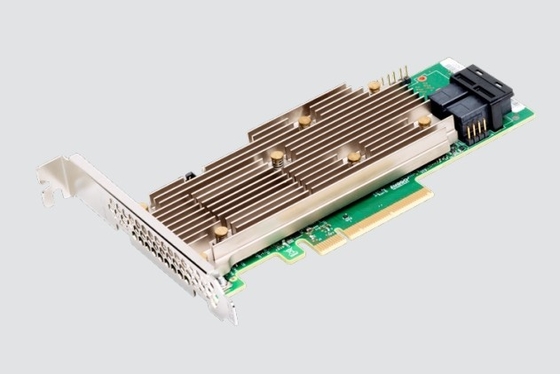

브로드컴 메가레이드 SAS 9560-16i - 스토리지 컨트롤러 - 8 채널 - SATA/SAS 12Gb/S - 1200 MBps

제품 개요

BROADCOM 9560-16i 메가라이드 12GB/s Sas/sata/pcie Gen 4.0 (nvme) 3모드 레이드 컨트롤러

전반적인 설명메가레이드 9500 시리즈는 업계의 첫 번째 PCIe 4.0 세대의 RAID 어댑터 제품군으로 PCIe 4.0 세대의 호스트 및 스토리지 인터페이스를 제공합니다.사스3908 하이 포트 카운트 피시 4.0 X8 레이드 칩 (ROC) 는 이전 세대보다 두 배 더 높은 성능을 제공합니다.

9560-16i는 기존 PCIE SFF-8639 모듈 (u.2) 백플레인과 호환되며, 사용자들이 늘어나고 있는 대역폭 환경에 대한 성능을 향상시킬 수 있다.3 모드 세르데스 기술의 배포를 확장하는 두 가지 산업 이니셔티브와 결합, 단일 드라이브 베이에 NVMe, Sas, 또는 Sata 장치의 작동을 가능하게 하는, 9560-16i는 U.3 배후에서 가장 많은 성능과 유연성을 얻는 데 중요한 역할을 합니다:

• Sff-ta-10001 규격 (u.3), Sas, Sata, 그리고 Nvme에 대한 일반적인 베 타입을 정의한다.
• 유니버설 백플레인 관리 (ubm) 는 공통 백플레인 제어 및 관리 프레임워크를 정의합니다.

  삼모드 Serdes 기술로 어댑터는 속도와 프로토콜을 협상하여 세 가지 유형의 저장 장치 중 하나와 원활하게 작동합니다.3 모드 지원은 기존 데이터 센터 인프라를 발전시키는 방해가 되지 않는 방법을 제공합니다..

  주요 특징:

  항구 수16 내부

  커넥터1 X8 SFF-8654

  호스트 인터페이스X8 PCI 4세대0

  저장 인터페이스12gb/s Sas, 6gb/s Sata, Gen 4.0 Pcie (nvme)

  컨트롤러 (ROC/IOC)SAS3908

  공격 수준0, 1, 10, 5, 50, 6, 60

  컨트롤러당 최대 장치사스/사트: 240 Nvme: 32

  캐시 크기4GB

  캐시 보호캐시볼트, Cvpm05

  공격 특징
• Jbod 모드와 R0/1/10 및 Jbod를 위한 Sds 환경
• 온라인 용량 확충 (oce)
• 배열 재구성 또는 오시 도중 시스템 전력 손실 후 자동 재개
• 단일 컨트롤러 멀티 경로
• 로드 균형
• 구성 가능한 스트립 크기 최대 1 Mb
• 빠른 배열 설정을 위한 빠른 초기화
• 백그라운드 데이터 무결성을 위한 일관성 검사
• Ssd GuardTM 기술로 Ssd 지원
• 미디어를 스캔하고 수리하기 위해 순찰을 읽습니다.
• 240 가상 드라이브 지원 (32 9540)
• 디스크 (cod) 에 Ddf 호환된 구성
• S.m.a.rt 지원
• 글로벌 및 전용 열 예비 지원으로 회전 가능한 열 예비 지원:
  - 자동 재구성
  - 장막 친밀성
  - 비상사태 사스 배열에 대한 핫 레저
• 격리 관리:
  - 세스 (내장)
  - SGPIO (사이드밴드)
  - 유니버설 백플레인 관리 (ubm) 준비
• 데이터볼트 대역폭 최적화기술 지원
• 방패 상태 드라이브 진단 기술
• 메가라이드 세이프스토어 소프트웨어

  관리용품
• 저장 기관 (lsa)
• Storcli (명령줄 인터페이스)
• 이 (UEFI 인적 인터페이스 인프라)

  Os 지원마이크로소프트 윈도우, VMware Vsphere/esxi, 레드햇 엔터프라이즈 리눅스, 수즈 리눅스, 우분투 리눅스, 시트릭스 엑서버, 센토스 리눅스, 데비안 리눅스, 오라클 엔터프라이즈 리눅스, 페도라, 프리브스드

  크기6.127 인치 × 2.712 인치 (155.65 mm × 68.90 mm)

  운영 조건작동: 0°c ~ 55°c, 5 ~ 90% 비 응축 저장: -45 °c ~ 105 °c, 5 ~ 95% 비 응축

  전형적 인 힘9.64w

  작동 전압12v ± 8%, 3.3v ± 9%

  Mtbf (계산)>3,00040°C에서 1000시간
